JAE|Japan Aerospace Electronics HDシリーズ0.5mmピッチ極細同軸コネクタは: 高速伝送用HDシリーズ基板対ケーブルコネクタ; HDシリーズコネクタ(HD1:40極、HD2:30極) VESA16:9ワイドノートPCパネル規格の標準化されたLVDS伝送とLEDバックライトに対応し、セイコー株式会社（I-PEX）のライセンス製品であるCABLINE-VS.
1, 日本 JAE｜日本アビオニクス HDシリーズ 0.5mmピッチ極細同軸コネクタの仕様と特長：
セイコー株式会社(PEX)ライセンス製品。
PEX CABLINE-VSと完全互換。
LVDS伝送対応。
HD1:40極(ソケット・プラグ)、HD2:30極(ソケット)
鉛フリー
ハロゲンフリー
用途：ノートブックLCDインターフェースアプリケーション

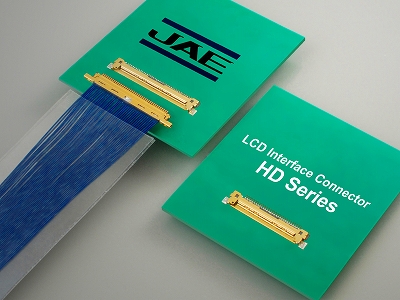

2、日本JAE|日本アビオニクスHDシリーズ0.5mmピッチ極細同軸コネクタ製品イメージ：
3、日本JAE|日本航空HDシリーズ0.5mmピッチ極細同軸コネクタ材料番号/モデル番号の詳細：
| HD2S030HA3R6000 | HD2S030HA1R6000 | HD1S040HA1R6000 | HD1P040MA1R6000 | HD1P040-CSH2-10000 |
| HD1S040HA3R6000 |
4、日本JAE|日本アビオニクス HDシリーズ 0.5mmピッチ極細同軸コネクタ 一般仕様参考表：
| 端子极数 | 40个位置。(HD1)，30位置。(HD2) |
|---|---|
| 间距 | 0.5毫米 |
| 额定电压 | 交流电、DC各100 V/触点 |
| 绝缘电阻 | 最小1000兆欧。 |
| 电介质耐受电压 | AC 250 VRM . s .(1分钟) |
| 工作温度范围 | -40度。摄氏至+85度C |
| 适用电缆 | #36至#32美国线规(离散线)，#44至#36美国线规(细线同轴) |
5、日本JAE｜日本アビオニクスHDシリーズ0.5mmピッチ極細同軸コネクタ この製品の販売：
3Gエレクトロニクス - 代理店販売[日本JAE|日本航空電子HDシリーズ0.5mmピッチ極細同軸コネクタ]と材料番号/すべてのコネクタ製品の表リストの型番の詳細;あなたが購入したり、私たちはコネクタ|ワイヤーハーネス|ワイヤーとケーブル製品のソリューションを提供することができます何を理解したい場合は、次の方法で私達に連絡する歓迎。
