極細同軸コネクタ - 製品情報 I-PEX|CABLINE®-UY/20857シリーズ|0.35mm極細同軸電線・FPCコネクタ

I-PEX|CABLINE®-UY/20857シリーズコネクタは、低挿入高さ(挿入高さ=0.76mm)、狭ピッチ(0.35mmピッチ)、90度線外垂直挿抜タイプの極細同軸線及びFPCコネクタです。

1, 日本 I-PEX｜CABLINE ® - UY/20857 シリーズ極細同軸ラインコネクタの仕様と特長：

低挿入高さ(挿入高さ=0.76mm)、狭ピッチ(0.35mmピッチ)、90°垂直挿抜が可能な極細同軸線及びFPCコネクタです。
限られたスペースに対応する小型ロープロファイル設計
優れた差動SI性能（PCIe Gen 5：32GT/s）
2種類のシャーシオプション（エンドオブライン・シャーシとFPC SMTシャーシ*)
ジョイントピッチ（mm）：0.350
高さ： 0.82マックス（0.76公称）、（0.76公称）、（0.76公称）
使用可能ピン数： 5 10
極細同軸ワイヤ（AWG）： #40 #42 #44 #46
挿入タイプ: 垂直

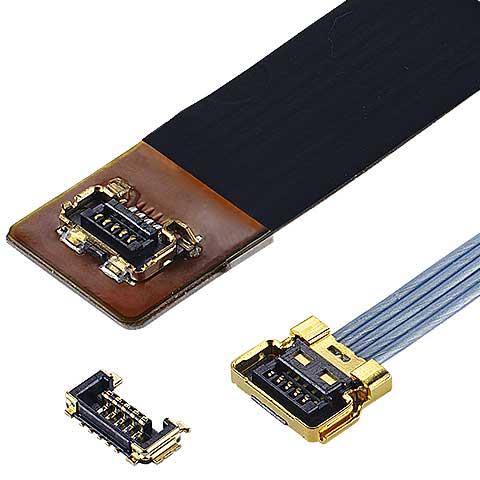

2、日本アイ・ピー・エックス|CABLINE®-UY/20857シリーズ 極細同軸電線用コネクタ 製品画像はこちら

3 の日本 I-PEX | CABLINE ® - UY/20857 シリーズ極度の良い同軸ワイヤー コネクターの物質的な数/型式番号の細部：

4、日本 I-PEX|CABLINE®-UY/20857シリーズ極細同軸電線コネクタ製品詳細：

小而低的设计，适用于狭窄的空间：

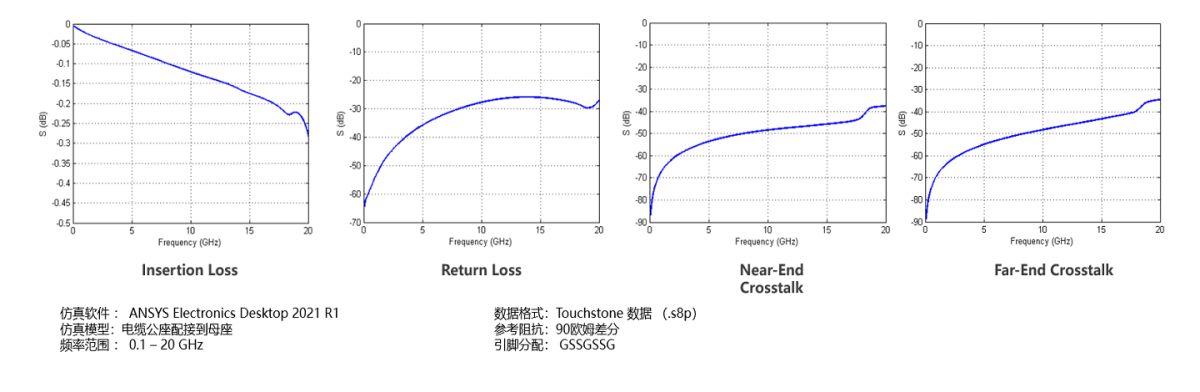

優れた差動SI性能（PCIe Gen 5：32 GT/s）：

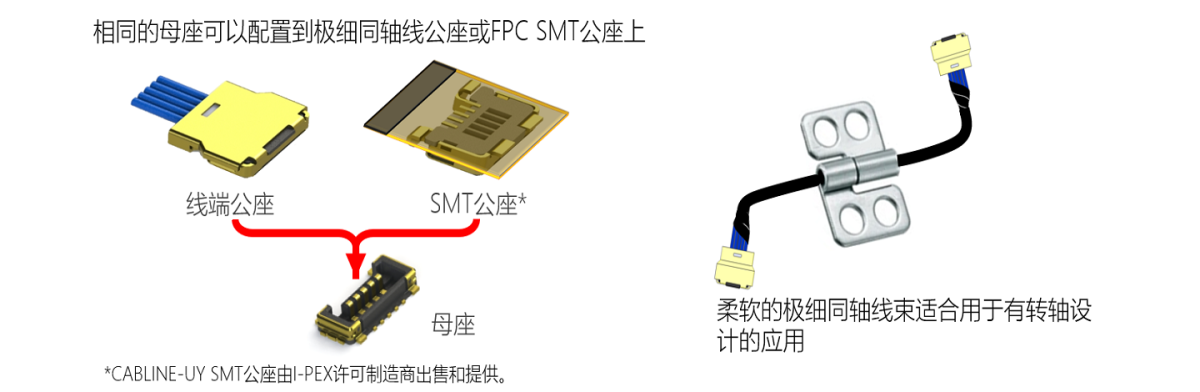

2種類のオス型ソケット（エンド・オブ・ライン・ソケットとFPC SMTソケット*）が利用可能です：
