随着数据中心、云计算和高性能计算（HPC）的快速发展，高速互连成为服务器、交换机与存储设备之间的重要基础设施。以 3M 为代表的电子材料与连接解决方案厂商，推出了多种高速直连铜缆（DAC）组件，其中 9QN0-114-22-1.00 就是典型的 QSFP28高速线束组件。该型号属于3M 9Q系列产品，主要面向100G高速以太网应用，用于服务器与交换机之间的短距离高速互连，在数据中心布线、网络设备连接以及高带宽系统中被广泛采用。相较光模块方案，DAC铜缆组件在短距离场景中具有成本低、功耗小、部署简单等优势，因此在机架内部互连、交换机堆叠及高密度服务器环境中具有重要价值。

---

一、3M 9QN0-114-22-1.00线束组件核心参数与特点

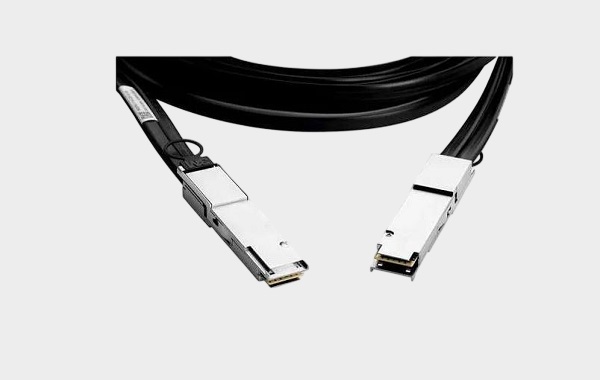

3M 9QN0-114-22-1.00 属于 QSFP28直连铜缆（Direct Attach Copper）组件，主要技术规格与结构特点包括：
1、基本结构参数
  •  接口类型：QSFP28 to QSFP28
  •  连接方式：Plug to Plug（公头对公头）
  •  触点数量：38位
  •  线缆长度：1.00 m
  •  线规：30 AWG
  •  线缆类型：Twin Axial双轴扁平线
  •  屏蔽结构：屏蔽型线缆
  •  锁定方式：Latch Lock
  •  工作温度：0℃ ~ 70℃
2、性能指标
  •  最大传输速率：100Gbps（4 × 25Gbps）
  •  支持标准：IEEE 802.3bj、SFF-8661、SFF-8665等高速通信标准
  •  数据通道：4通道高速差分信号
  •  适用场景：数据中心、高速交换机、服务器集群互连
3、设计优势
  •  采用3M Twin Axial高速线缆技术，具备良好的信号完整性
  •  扁平可折叠结构，支持小弯曲半径布线
  •  线缆轻量化设计，有助于改善机柜气流散热
  •  相比光模块方案具有更低成本与更低功耗
这些特点使其成为高密度服务器架构和高速交换网络中的常见连接组件。

---

二、典型应用场景
在实际工程中，3M 9QN0-114-22-1.00 DAC线束主要应用于以下环境：
1、数据中心服务器互连
用于服务器与Top-of-Rack交换机之间的100G高速连接。
2、交换机堆叠连接
在机架内部实现高速低延迟互连。
3、高性能计算（HPC）系统
满足GPU服务器或AI计算节点之间的大带宽需求。
4、企业级网络设备
如核心交换机、网络存储设备之间的高速通信。
DAC线缆在1-3米短距离互连场景中，通常是比光模块方案更具性价比的解决方案。

---

三、选型和兼容与替代方案参考及建议
在实际采购与系统设计中，很多客户会关注兼容替代方案，尤其是在供应链、成本或国产化需求背景下。针对 3M 9QN0-114-22-1.00，可以从以下几个方面进行选型与替代评估：
1、关键选型参数
替代产品需要重点匹配以下核心指标：
  •  接口类型：QSFP28
  •  数据速率：100G DAC
  •  线缆长度：1m
  •  线规：30AWG
  •  双轴屏蔽结构（Twinax）
  •  符合 IEEE 802.3bj / SFF8665 标准
  •  EEPROM兼容性
2、兼容替代思路
可选择以下类型的产品作为替代参考：
  •  QSFP28 DAC 100G 1m高速铜缆组件
  •  同规格 30AWG Twinax直连铜缆
  •  兼容主流交换机品牌（Cisco / Arista / Mellanox 等）的DAC线缆
在进行替代时建议重点关注：
  •  信号完整性（SI）
  •  线缆屏蔽与EMI性能
  •  EEPROM编码兼容性
  •  插拔寿命与机械可靠性
3、国产化替代建议
近年来国内高速连接器与高速线缆厂商在QSFP28 DAC线束组件领域已经具备成熟制造能力。对于批量采购或系统集成项目，可以通过以下方式实现替代：
  •  等效电气性能设计
  •  按原型号尺寸与接口兼容
  •  支持线长、线规、护套材料等定制
  •  批量交付与成本优化
在数据中心建设和国产化替代趋势下，这类方案正逐渐成为很多设备厂商的选择。

---

3M 9QN0-114-22-1.00 是一款面向100G高速网络环境的 QSFP28 DAC直连铜缆组件，具备高带宽、低延迟、灵活布线等优势，广泛应用于数据中心服务器互连与高性能计算系统。随着高速互连需求持续增长，兼容替代与国产化方案也逐渐成熟，在保证性能与稳定性的前提下，企业可以通过合理选型实现成本优化与供应链稳定。
如果您正在寻找该型号或同类产品的替代方案，【线束线缆组件品替网】长期提供多品牌高速线束组件的兼容替代与定制服务，可提供等效性能产品与灵活交付方案。如您对3M品牌相关型号的国产替代方案或采购合作感兴趣，欢迎联系：张经理（18665383950，微信同号），期待与更多行业客户交流合作。
