在服务器、数据中心以及高性能计算设备中，高速信号传输对线束线缆组件提出了更高要求。以 3M 为代表的高速互连方案厂商，在PCIe、SAS、QSFP等高速接口领域推出了多种 Twin Axial（双轴）线缆组件。

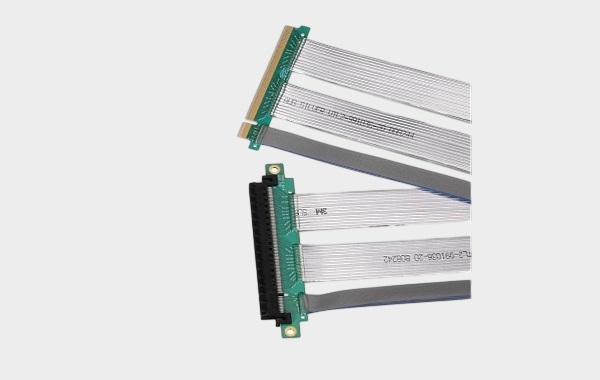

其中 8KH8-0967-0500 是3M PCI Express高速互连系列中的典型型号之一，常用于服务器内部高速扩展、GPU扩展、PCIe转接及主板互连等场景。该类产品通过高性能双轴线缆替代PCB走线，可以在保证信号完整性的同时提升系统结构设计灵活度。

---

一、3M 8KH8-0967-0500主要规格与技术特点
3M 8KH8-0967-0500属于 Twin Axial PCI Express x8 Straddlemount Cable Assembly 系列，其核心设计目标是为高带宽系统提供稳定的高速信号连接。
主要规格与特点：
  •  接口类型： PCIe x8
  •  连接结构： Card Edge / Straddle Mount结构
  •  线缆类型： 扁平双轴（Twin Axial）屏蔽线缆
  •  长度： 500 mm
  •  接触位数： 约98位
  •  结构特性： 屏蔽型高速线缆组件
  •  典型应用： 服务器、GPU扩展卡、PCIe延长线、数据中心设备
Twin Axial结构采用双轴差分信号设计，具有低损耗、高带宽和良好的抗串扰能力，能够满足高速PCIe信号传输需求。同时，扁平柔性线缆设计使其可以进行紧密弯折和灵活布线，在服务器内部空间受限的情况下仍能保持稳定信号性能。

---

二、、典型应用场景与系统设计价值
在高性能服务器和AI计算设备中，PCIe通道通常需要在主板、扩展卡、加速卡之间进行高速互连。传统PCB布线在长距离传输时容易出现信号衰减，而Twin Axial线束组件可以有效解决这一问题。
典型应用包括：
  •  GPU服务器PCIe扩展
  •  存储系统控制器互连
  •  AI加速卡扩展
  •  数据中心交换设备
  •  高速计算平台
Twin Axial高速线缆组件具有低损耗、高屏蔽和高带宽优势，可支持PCIe高速通信并减少信号完整性问题。同时其柔性结构也使设备内部结构设计更加灵活，有利于散热和模块布局。

---

三、选型和兼容与替代方案参考及建议
在实际项目中，3M原厂线束组件虽然性能稳定，但在 交期、成本及定制化 方面往往存在一定限制。因此，越来越多设备厂商开始评估国产或第三方兼容方案。
选型时建议重点关注以下参数：
  •  接口标准匹配
确认PCIe x8接口类型、卡边连接方式以及机械尺寸完全兼容。
  •  阻抗与信号完整性
PCIe Twin Axial线缆通常为 85Ω差分阻抗，替代产品必须保证同等信号性能。
  •  线缆结构与屏蔽设计
建议选择具备连续屏蔽层与低损耗Twin Axial结构的线缆组件。
  •  长度与布线需求
标准长度一般为 250mm / 500mm / 1000mm 等，部分项目可支持定制。
  •  兼容替代型号建议
在PCIe x8高速连接需求下，可参考以下替代方案方向：
  •  国产 Twin Axial PCIe x8 延长线组件
  •  PCIe Gen3 / Gen4兼容高速线缆组件
  •  定制化 PCIe Card Edge — Card Edge Cable Assembly
通过合理的结构设计和高速线缆材料选型，国产替代方案在信号性能和可靠性方面已经能够达到与国际品牌接近的水平，同时具备更灵活的定制能力与更具竞争力的成本优势。

---

3M 8KH8-0967-0500 是一款面向服务器与数据中心应用的 PCIe x8 Twin Axial高速线缆组件，具备低损耗、高屏蔽和灵活布线等特点，可有效解决高速互连设计中的信号完整性问题。随着国产高速线缆技术的不断成熟，在保证阻抗控制、信号完整性和结构兼容的前提下，越来越多企业正在通过国产替代方案实现成本优化和供应链稳定。
如果您正在寻找 3M等品牌线束组件的兼容替代产品或国产化方案，也欢迎与我们交流。【线束线缆组件品替网】长期专注多品牌线束组件的等效替代与定制开发，可提供兼容性能方案与柔性化生产服务。如您对该型号或相关国产替代产品有兴趣或采购需求，欢迎联系：尹经理 18013280527（微信同号），期待与更多行业伙伴深入沟通合作。
