在服务器、高性能计算（HPC）、数据存储以及工业计算设备中，高速数据互连对线束组件的性能要求越来越高。作为全球知名材料与电子连接解决方案供应商，3M推出的PCIe Twin Axial高速线束组件在高速信号传输领域应用广泛。其中，型号 8KC5-0742-0250 是3M 8KXX系列中的典型产品，主要用于PCI Express x16高速扩展与板对板连接场景。本文将围绕该型号线束组件的结构特点、关键技术参数、典型应用以及兼容替代方案进行分析，为工程选型和国产化替代提供参考。

---

一、产品概述与技术特点

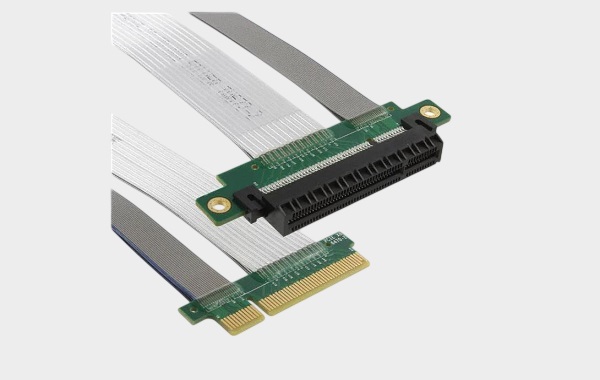

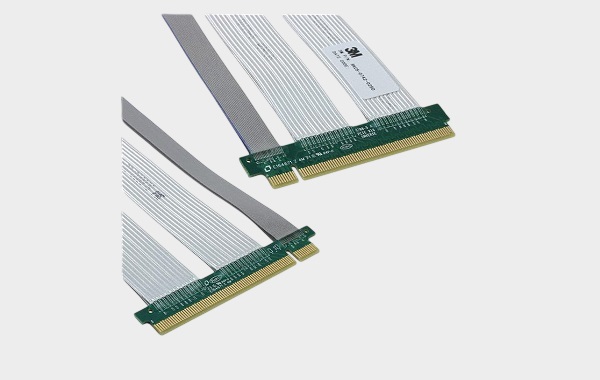

3M 8KC5-0742-0250 属于Twin Axial（双轴）高速线缆组件，主要用于PCIe x16高速信号延长和板卡扩展连接。该产品通过扁平Twinax线缆结构替代传统PCB走线，从而减少高速信号损耗并提高系统设计灵活性。
主要技术特点：
  •  连接结构：PCIe x16 Card Edge to Card Edge
  •  触点数量：164 Positions
  •  线缆类型：扁平Twin Axial屏蔽线
  •  长度：250 mm
  •  导线规格：30 AWG
  •  差分阻抗：约85Ω
  •  屏蔽结构：连续纵向屏蔽设计
  •  工作温度范围：-20℃ ~ 80℃
  •  电流能力：约1.1A/触点
该线束组件采用连续层压屏蔽结构，可有效降低串扰和信号损耗，并支持PCIe 3.0高速数据传输架构，在x16通道配置下可实现高带宽数据通信。相比传统PCB布线，Twin Axial线缆在高频环境下具有更好的信号完整性表现，同时还具备可折叠、可弯曲的结构优势，使其适用于紧凑型服务器和高密度设备内部空间布局。

---

二、选型和兼容与替代方案参考及建议
在实际项目中，工程师在选型或寻找替代方案时，通常需要重点关注以下关键参数，以保证兼容性与系统稳定性。
1、关键选型参数
  •  PCIe通道规格（x4 / x8 / x16）
  •  触点数量（如164pin）
  •  差分阻抗（85Ω）
  •  线缆长度（250mm、500mm等）
  •  导线规格（30AWG）
  •  屏蔽结构与信号完整性设计
2、兼容型号参考
在3M 8KXX系列中，部分相近结构型号包括：
  •  8KC5-0742-0500（500mm版本）
  •  8KC3系列PCIe x16延长线
  •  8KH系列PCIe x8 Twin Axial线束
  •  8KJ系列PCIe x4 Twin Axial线束
这些型号在接口结构与信号标准方面具有一定相似性，可作为系统设计时的参考。
3、国产替代建议
在国产替代或定制化需求场景中，可依据以下原则进行设计：
  •  保持PCIe x16卡边接口一致
  •  维持85Ω差分阻抗设计
  •  采用高性能Twinax或高速屏蔽线缆
  •  控制线缆长度与弯折半径
  •  满足PCIe 3.0及以上高速信号完整性要求
通过优化线缆结构和屏蔽设计，国产厂商在服务器、AI计算设备、工业计算平台等领域已经可以提供性能接近甚至等效的替代产品，并支持不同长度、接口结构及布线方式的定制化需求。

---

3M 8KC5-0742-0250 是一款面向PCIe高速互连场景设计的Twin Axial线束组件，具备高带宽、低损耗、柔性布线以及优良信号完整性等特点，在服务器、数据中心和高性能计算系统中具有广泛应用价值。随着国产高速线束技术的不断成熟，在保持关键电气性能和接口兼容性的前提下，国产替代方案已经能够满足越来越多设备厂商的需求，为系统设计提供更加灵活和具成本优势的选择。
