一、从“极细”到“高速”：极细同轴线束为什么能够传输高速信号？

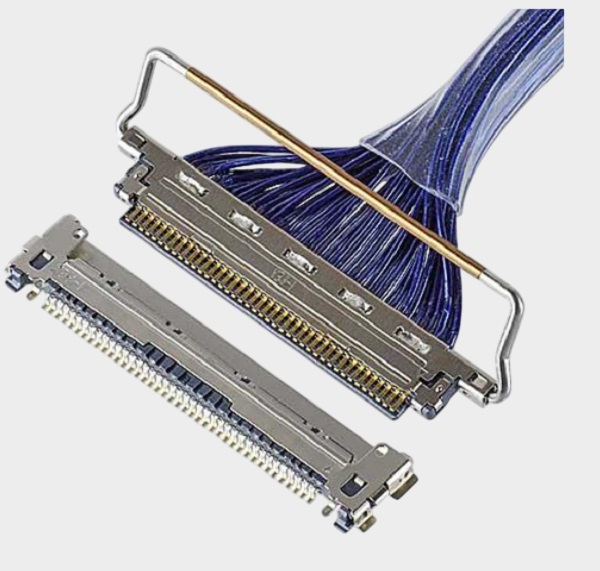

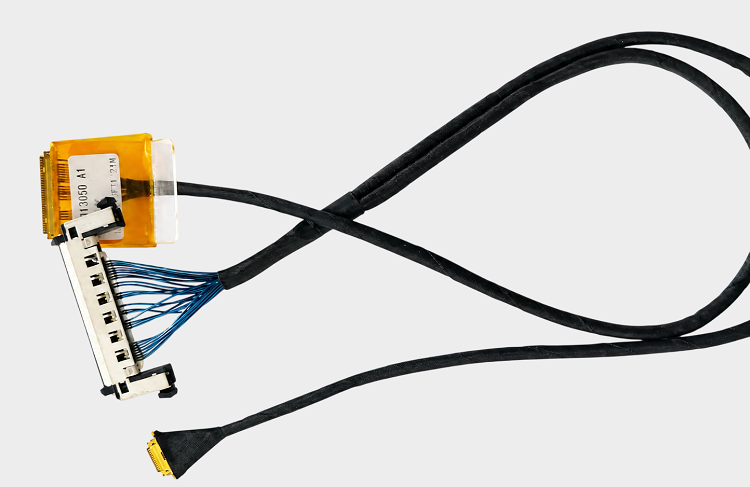

在高速显示、工业相机、AI视觉、机器人、笔记本电脑及高性能电子设备中，设备内部既需要传输高速数据，又受到空间尺寸和布线密度的限制，因此，如何在有限空间内实现稳定的高速信号传输，成为工程师进行线束设计时的重要问题。极细同轴线束（Micro-Coaxial Cable Assembly）正是针对这一需求形成的连接方案。本文重点解析的 I-PEX 82977-100B-01-D，是一款CABLINE®-CA系列12Pin极细同轴线束，线束长度为100mm，采用1-1对应连接方式，线材采用AWG40、50Ω Micro-Coaxial Cable，线材端配套连接器主体型号为 20634-112T-02。从原产品资料来看，CABLINE-CA采用0.4mm Contact Pitch、水平对插、机械锁扣、屏蔽及多点接地结构，并面向高速信号传输应用。 对工程师而言，极细同轴线束实现高速传输的关键，并不是单纯依靠“线径很细”，而是通过同轴结构、特性阻抗控制、屏蔽结构以及连接器端的高速设计共同维持信号传输质量；对于采购人员而言，则需要认识到高速极细同轴线束属于一个完整的连接组件，不能仅按照线径或外观进行替代。

---

二、50Ω同轴结构+屏蔽接地：高速信号如何在线束中稳定传输？
高速数字信号在极细同轴线束中传输时，线缆自身的阻抗一致性和抗外部干扰能力非常重要。I-PEX 82977-100B-01-D采用AWG40、50Ω Micro-Coaxial Cable，同轴结构使信号导体与外围屏蔽结构形成相对稳定的传输环境，而50Ω特性阻抗则是高速信号链路进行阻抗匹配时的重要参数。当信号从PCB进入连接器、再经过极细同轴线束传输至另一端时，如果连接器、线缆及PCB之间的阻抗变化过大，就可能影响高速信号完整性，因此工程设计通常需要将整个链路作为一个整体进行匹配。与此同时，CABLINE-CA连接器采用Shielding Structure（屏蔽结构）+ Multi-point Grounding（多点接地）设计，可用于降低EMI干扰、改善高速信号传输环境。资料显示，CABLINE-CA系列最高支持32 Gbps/Lane PAM4的参考高速传输能力，并面向USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速应用。 需要强调的是，32 Gbps/Lane属于CABLINE-CA系列的参考传输能力，并不能简单等同于任意82977线束在所有系统中都能够达到该速率；实际高速性能仍与线缆长度、线缆结构、连接器、PCB及整机信号链路设计有关。因此，对于工程师来说，评价一条高速极细同轴线束不能只看“是否导通”，还需要结合实际应用验证阻抗、插损、回损、串扰及整体信号完整性。

---

三、选型和兼容与替代方案参考及建议：从AWG40到连接器，建立完整替代标准

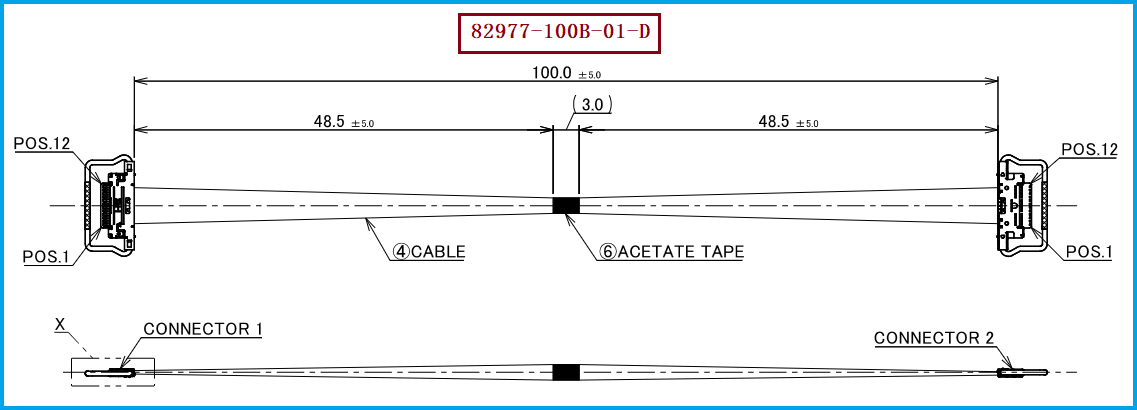

针对 I-PEX 82977-100B-01-D进行兼容替代选型时，建议工程师和采购人员首先锁定产品的关键规格组合，而不是仅寻找一个“看起来相似”的极细同轴线束。机械兼容方面，需要确认CABLINE-CA系列连接方案、12Pin、0.4mm Pitch、水平对插及机械锁扣结构；线材方面，需要确认AWG40 Micro-Coaxial Cable以及50Ω特性阻抗；连接器方面，需要确认线材端使用的 20634-112T-02；尺寸方面，则需要保持100mm的产品长度及符合实际装配需求的线束外形，同时还应确认两端Pin Assignment为1-1对应关系。CABLINE-CA官方资料显示，该系列可支持AWG36、AWG38、AWG40、AWG42及AWG44等多种Micro-Coaxial Cable规格，因此“同为极细同轴线”并不代表可以直接替换，线径、阻抗、连接器结构及高速性能都需要综合验证。 对采购人员来说，建议在供应商导入阶段重点确认规格书、样品尺寸、连接器匹配、线材规格及高速测试数据；对于工程师，则建议通过样品装配及实际系统测试确认机械兼容性和信号完整性。我们公司可提供：I-PEX 82977-100B-01-D兼容替代线束方案，可围绕12Pin、AWG40、50Ω、100mm以及对应连接器结构进行极细同轴线束生产制造，为客户提供原型号替代、第二供应商导入及定制化极细同轴线束解决方案。

---

四、从单根线到完整高速链路：极细同轴线束的核心价值
极细同轴线束真正的技术价值，是在有限空间、高密度连接与高速数据传输之间建立平衡。以 I-PEX 82977-100B-01-D为例，12Pin结构将多路高速信号集中在100mm长度的极细线束中，再通过CABLINE-CA的0.4mm超细间距、水平对插、机械锁扣以及屏蔽和多点接地设计完成设备内部连接；其中，AWG40、50Ω Micro-Coaxial Cable与20634-112T-02连接器共同构成其高速连接方案的重要组成部分。 因此，理解“极细同轴线束是如何实现高速信号传输的”，不能只关注线材本身，而应该从线缆结构、阻抗控制、屏蔽接地、连接器设计以及整条信号链路匹配等方面综合分析。对于工程师而言，只有机械、电气和高速性能同时满足设计要求，替代方案才真正具有应用价值；对于采购人员而言，则应优先选择具备极细同轴线束研发、端接及批量制造能力的供应商。我们公司可提供I-PEX 82977-100B-01-D兼容替代线束方案，针对客户实际设备的连接器、AWG规格、长度及高速传输要求进行生产制造，帮助客户降低原型号供应受限带来的风险，并为高速电子设备提供稳定的极细同轴线束连接方案。

---

极细同轴线束能够实现高速信号传输，本质上是通过Micro-Coaxial同轴结构、50Ω阻抗控制、屏蔽与多点接地以及高速连接器设计共同构建稳定的信号传输通道。I-PEX 82977-100B-01-D所采用的12Pin、AWG40、50Ω、100mm方案，也体现了高速电子设备对“小型化、高密度、高速率和高可靠性”连接的综合需求。未来在高速显示、AI视觉、工业相机及其他高带宽设备中，极细同轴线束将继续发挥重要作用，而真正可靠的替代方案，也必须建立在规格兼容与实际性能验证的基础之上。
