一、I-PEX 82289-100B-02-D：30Pin高速极细同轴线束

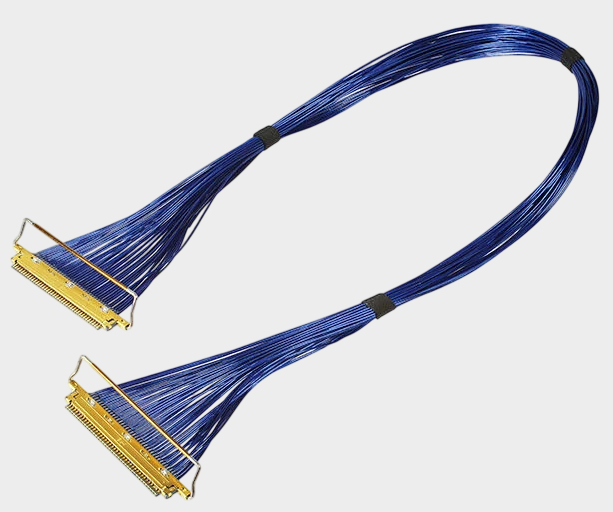

在笔记本电脑、显示模组、工业视觉、AI视觉设备及其他高速电子设备内部，极细同轴线束需要在有限空间内同时满足高密度布线、稳定连接和高速信号传输等要求。I-PEX 82289-100B-02-D属于CABLINE®-VS 30Pin Micro-Coaxial Harness，采用30Pin、40AWG Micro-Coaxial Cable、50Ω、Blue、300mm长度、1-N线位定义的产品配置，其线材端配套连接器型号为20454-230T。从产品结构来看，该型号两端均采用CABLINE-VS系列连接结构，适合应用于对线束尺寸、信号传输和连接可靠性具有较高要求的精密电子设备。I-PEX官方资料显示，CABLINE-VS采用0.5mm间距、水平对插结构及机械锁定设计，产品系列覆盖多种Pin数及线缆规格，可用于高速内部信号连接。

二、40AWG极细同轴结构与1-N线位设计，兼顾空间与信号传输

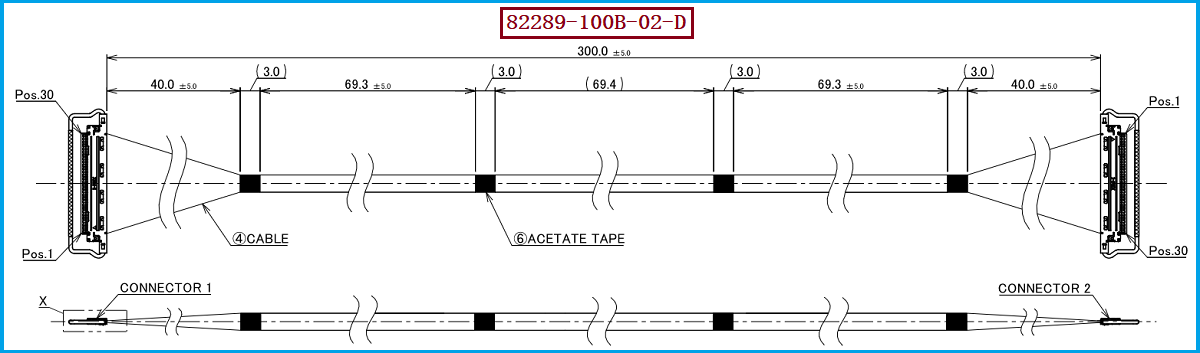

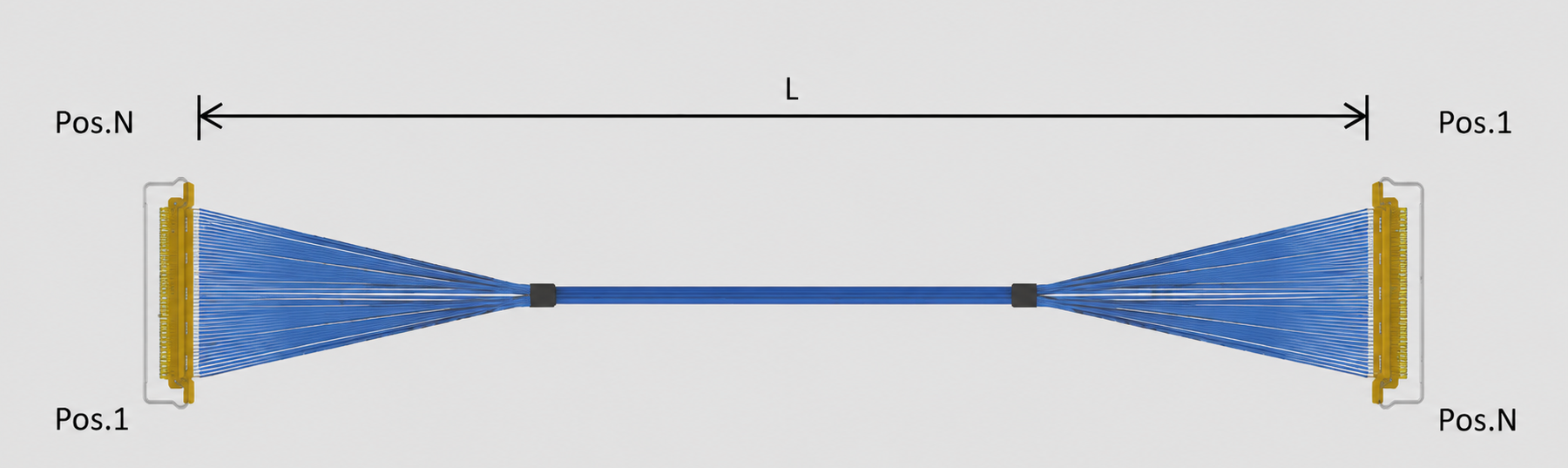

对于工程师进行替代选型而言，线缆规格和线位定义是确认兼容性的关键参数。I-PEX 82289-100B-02-D采用40AWG极细同轴线材，在较小外径条件下实现30路信号的集中传输，有利于高密度电子设备内部走线和空间布局；该产品的线位定义为1-N，因此在进行替代开发时，需要重点核对两端Pin位对应关系，避免因线序错误导致显示、摄像头或高速数据接口无法正常工作。与此同时，线束总长度为300.0±5.0mm，图纸还对线束两端线缆段、连接器位置及相关装配尺寸进行了明确要求。对于采购人员来说，在寻找替代供应商时，不能仅依据“30Pin极细同轴线”进行采购，而应将82289-100B-02-D、40AWG、50Ω、300mm、1-N、20454-230T等信息作为供应商技术确认的重要依据。

三、极细同轴线束如何做耐弯折测试？从机械可靠性延伸到高速性能验证

极细同轴线束在实际设备中经常需要经过折弯、绕线、装配及长期运动，因此耐弯折性能是工程验证中非常重要的一项指标。对于82289-100B-02-D这类40AWG极细同轴线束，耐弯折测试可以结合产品实际使用状态设置弯折半径、弯折角度、往复频率及循环次数，将线束按照实际安装方式固定后进行反复弯折，并在测试过程中观察外观、导通状态及连接器端部是否出现异常；对于高速应用，还可以在弯折测试前后进一步对阻抗、插损、回损及串扰等电气指标进行对比，从而判断线缆内部导体、绝缘层和屏蔽结构经过长期机械应力后是否仍保持稳定。需要特别关注的是连接器出线区域，因为该位置往往是线缆弯曲应力集中的区域。需要说明的是，以上属于兼容替代产品的工程可靠性验证思路，原82289产品图纸本身并未规定具体的耐弯折循环次数和测试条件，因此实际验证参数应结合客户设备的使用工况制定。

四、选型和兼容与替代方案参考及建议

在进行I-PEX 82289-100B-02-D替代选型时，建议工程师和采购人员从“连接器+线材+线位+尺寸+可靠性”几个方面进行综合确认。该型号为CABLINE-VS 30Pin、40AWG、300mm、1-N结构，线材端使用的连接器型号为20454-230T；I-PEX CABLINE-VS官方型号资料中，30Pin Plug Housing对应20454-230T，同时还包括30Pin Plug Shell 2574-0302、Pull Bar 2576-130-00等配套零件。官方评估线束型号中，30Pin 40AWG 1-N还包括100mm的82189-100B-02-D、200mm的81421-100B-02-D以及300mm的82289-100B-02-D，因此长度及线位定义是区分不同型号的重要依据。 我们公司可提供：I-PEX 82289-100B-02-D兼容替代线束方案，可根据客户原有产品的30Pin、40AWG、50Ω、300mm、1-N等技术要求进行极细同轴线束的打样、生产和定制，并围绕连接器匹配、线序、长度、端部成型及可靠性验证等环节进行针对性控制，为研发替代、供应链优化及批量采购提供线束解决方案。

五、总结

综合来看，I-PEX 82289-100B-02-D是一款具有明确规格定义的CABLINE-VS 30Pin极细同轴线束，其核心产品信息包括30Pin、40AWG、50Ω、300mm、1-N线位定义以及20454-230T连接器。对于工程师而言，替代开发的重点不仅是连接器能够匹配，还需要确保线材规格、线位关系、长度尺寸、端部结构以及弯折后的机械和高速电气性能满足实际应用要求；对于采购人员而言，则应重点确认供应商是否具备稳定的极细同轴线束制造能力，以及能否按照原型号进行一致性生产。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82289-100B-02-D兼容替代线束方案，满足客户在产品研发、国产化替代、供应商切换及批量生产等不同阶段的应用需求。
