一、面向高密度设备的50Pin极细同轴线束方案

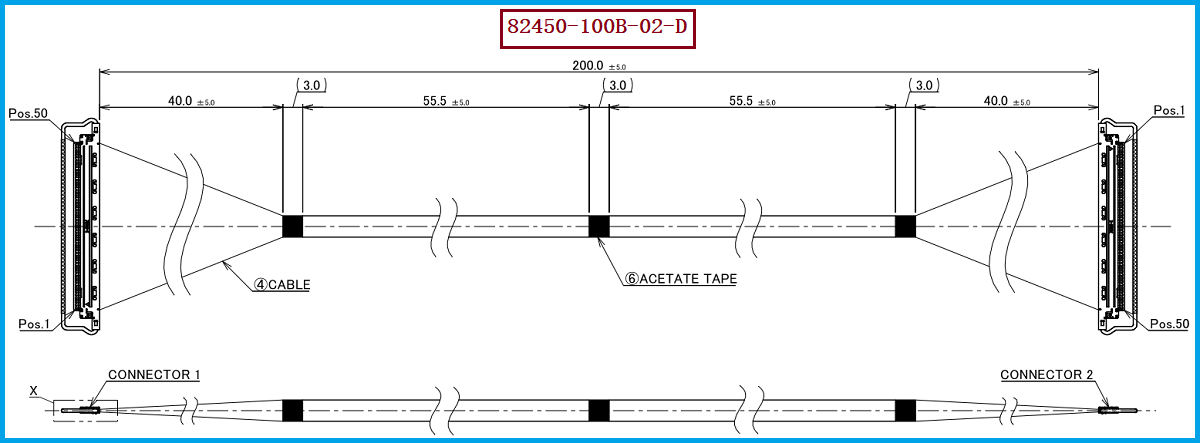

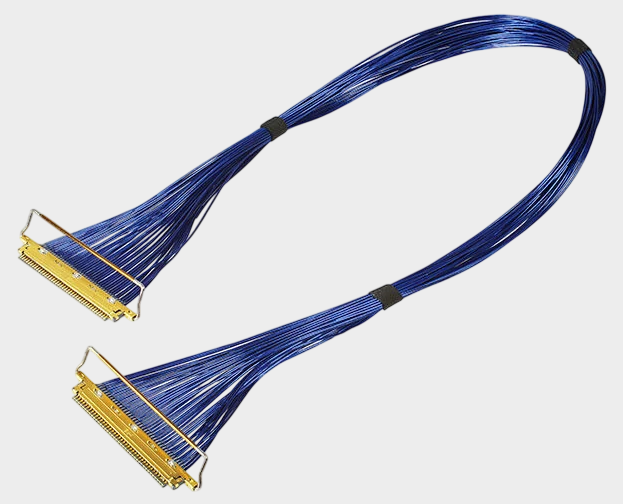

随着笔记本电脑、高分辨率显示模组、工业视觉、AI视觉及高性能电子设备不断向轻薄化、高速化和高密度方向发展，设备内部用于高速信号传输的线束也面临越来越严格的空间和信号完整性要求。I-PEX CABLINE®-VS属于0.5mm Pitch、水平对插型极细同轴连接器系列，支持多种Pin数及Micro-Coaxial Cable方案；本次对应的产品为 I-PEX 82450-100B-02-D，是一款50Pin、200mm、1-N结构的极细同轴线束，采用40AWG、50Ω Micro-Coaxial Cable，两端配套使用的线材端连接器型号为 20454-250T-01。对于工程师而言，这类产品的价值不仅在于“线很细”，更在于能够在有限空间内完成多通道高速信号连接，并兼顾线束布线、连接可靠性和整体结构尺寸；对于采购人员而言，则更关注原型号停产、交期、成本或供应渠道变化后，是否能够找到规格对应、结构匹配、品质稳定的兼容替代产品。

二、极细同轴线束最细可以做到多细？从40AWG进一步了解超细化能力

“极细同轴线束最细可以做到多细？”是工程师进行线束选型时经常关注的问题。根据所提供的CABLINE®-VS产品资料，该系列Micro-Coaxial Cable支持AWG36、AWG38、AWG40、AWG42及AWG44等规格，其中AWG44已经属于非常纤细的Micro-Coaxial线材规格；但具体能做到多细，还需要结合连接器端子的适配范围、同轴线结构、阻抗、信号速率、机械强度及实际加工工艺综合判断，因此不能简单用一个AWG数字定义所有应用场景下的“最细极限”。对于本次 82450-100B-02-D 替代应用，原方案采用的是成熟的40AWG Micro-Coaxial Cable，配套线材端连接器 20454-250T-01，因此在进行国产化或兼容替代时，工程上更应该优先保证40AWG规格、50Ω特性、Pin对应关系、线束长度及连接器机械匹配，而不是单纯追求更细线径。对于需要进一步缩小线束外径、提高布线密度的项目，也可以根据设备空间及信号要求进一步评估42AWG、44AWG等更细规格方案。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 82450-100B-02-D 的选型与替代，工程师和采购人员建议重点核对“连接器+线材+Pin Mapping+长度+结构”这几个维度。该型号为50Pin、200mm、1-N结构，采用40AWG Micro-Coaxial Cable，线材端连接器为20454-250T-01；其中1-N结构尤其需要注意，替代产品不能只做到“50Pin、200mm”就认为完全兼容，还需要确认两端Pin的对应关系、连接器外形及安装尺寸、线材阻抗、线径、线束成型方式以及胶带和尾端固定等要求。CABLINE®-VS连接器本身采用0.5mm Pitch水平对插结构，并支持40AWG等Micro-Coaxial Cable规格，因此在进行替代开发时，应以原产品图纸及实际设备接口作为验证依据，再进行导通、绝缘、耐压、机械强度及高速信号完整性等项目验证。我们公司可提供：I-PEX 82450-100B-02-D兼容替代极细同轴线束方案，可围绕50Pin、40AWG及对应连接器配置进行线束开发与制造，为工程师提供样品验证、规格确认和批量生产支持，也可根据客户实际设备结构对线长、出线方向及线束成型方式进行针对性评估。

四、从“型号替代”走向“工程可靠的兼容替代”

对于采购和研发工程师而言，极细同轴线束的替代并不是简单寻找一个外观相似的产品，而是要建立从连接器兼容、线材规格、阻抗控制、Pin Mapping、机械尺寸到批量制造一致性的完整验证体系。以 I-PEX 82450-100B-02-D 为例，其50Pin、200mm、1-N、40AWG Micro-Coaxial Cable以及20454-250T-01连接器配置，共同构成了具体的产品规格基础。随着笔记本电脑、显示设备、工业视觉和AI视觉设备持续追求更高集成度，极细同轴线束将继续承担高密度高速信号连接的重要作用。对于正在寻找I-PEX同系列产品国产化、第二供应商或兼容替代方案的客户，选择具备极细同轴线束制造能力、能够按照原规格进行工程验证和批量生产的供应商，可以在保证产品性能的同时，为供应链稳定性和采购成本控制提供更多选择。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
