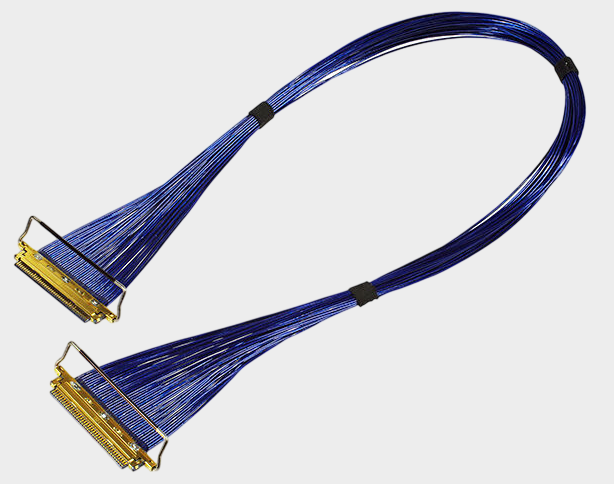

一、30P高密度连接：I-PEX 82662-100B-01-D极细同轴线束

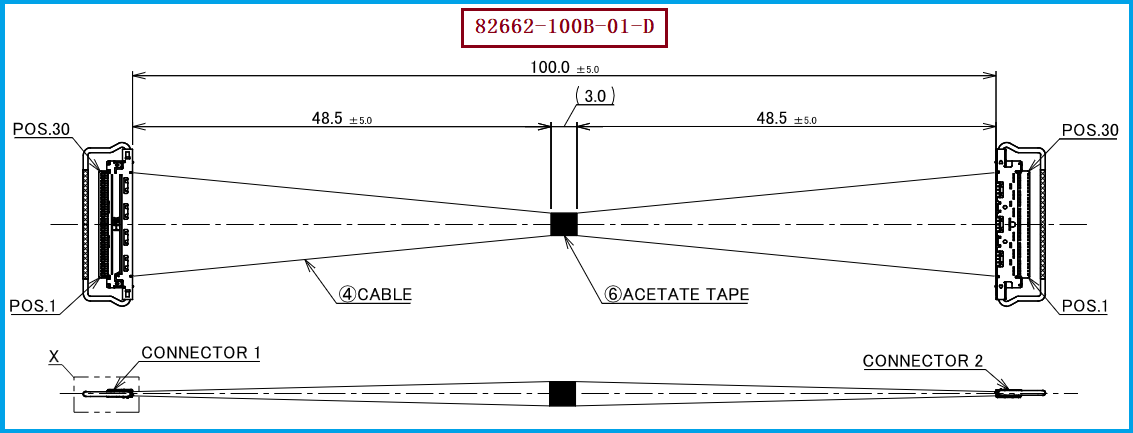

在笔记本电脑、平板电脑、显示模组、工业视觉及其他空间高度受限的电子设备中，内部高速信号连接不仅要求线束体积小、布线灵活，还需要兼顾信号完整性、连接可靠性以及批量装配一致性。I-PEX 82662-100B-01-D属于CABLINE®-CA系列30Pin极细同轴线束，官方产品资料对应30Pin、Micro-Coaxial 40AWG、100mm、1-1线序规格；I-PEX CABLINE-CA平台采用0.4mm接触间距、水平对插结构、1.0±0.1mm插合高度，并支持30Pin等多种针数配置。对于工程师而言，这类产品的价值在于能够在有限PCB空间内实现高密度信号连接；对于采购人员而言，明确“料号+Pin数+线长+线序+线规+连接器”则是进行替代选型和供应链核对的重要基础。

二、极细同轴线束结构全解析：从导体到连接器端的完整连接体系

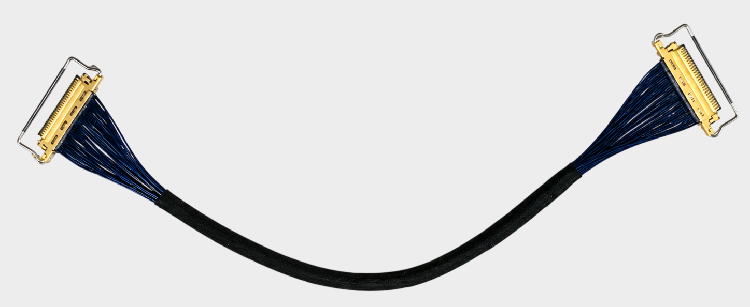

极细同轴线束并不是简单的“多根细线组合”，而是由中心导体、绝缘层、屏蔽层、外被以及端部连接器组件共同构成的高速信号传输系统。以本方案为例，I-PEX CABLINE-CA平台支持Micro-Coaxial Cable，其中包括40AWG规格；而该30P线束使用的线材端连接器型号为20634-130T-02，对应CABLINE-CA 30Pin Plug Housing，官方推荐料号资料也明确列出该型号。 在结构设计上，极细同轴线的中心导体承担信号传输，绝缘层用于电气隔离，外围屏蔽结构用于抑制外部干扰并控制高速信号环境，最终通过连接器端的精密端接实现与PCB端的可靠连接。CABLINE-CA采用机械锁扣设计，只有公座与母座完全嵌合后锁扣才能锁定，有助于降低半嵌合造成接触异常或连接脱落的风险；官方资料同时给出了屏蔽及多点接地设计，并将该平台定位于最高32Gbps/Lane的高速数据传输应用。

三、选型和兼容与替代方案参考及建议：重点核对30P、100mm、1-1及40AWG

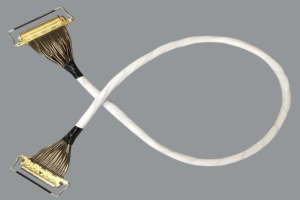

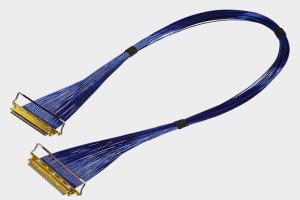

对于工程师和采购人员而言，选择82662的兼容替代线束时，建议不要只按照“30Pin”寻找产品，而应将I-PEX 82662-100B-01-D、30Pin、100mm、1-1线序、40AWG Micro-Coaxial以及线材端连接器20634-130T-02作为一个完整规格组合进行核对。I-PEX官方CABLINE-CA型号表显示，30P 1-1线序还存在82663（200mm）和82664（300mm），而30P 1-N线序则包括82650、81423、82651，因此采购替代时尤其需要避免将不同长度或不同Pin Assignment的型号混用。 对于替代产品，除外形及连接器配合尺寸外，还应进一步确认线材AWG、阻抗、屏蔽结构、端接工艺、线长公差、线序、弯折半径以及高速信号完整性等关键指标。我们公司专注于极细同轴线束生产制造，可根据客户实际设备结构和连接需求提供I-PEX 82662-100B-01-D兼容替代线束方案，并围绕30P、100mm、1-1线序、40AWG及20634-130T-02连接器等核心规格进行匹配开发，帮助客户降低对单一原厂供应渠道的依赖。

四、面向高速设备的稳定替代：兼顾性能、交付与定制能力

从产品平台来看，CABLINE-CA采用0.4mm Pitch、水平对插、机械锁扣及多点接地等设计，并支持10～60Pin规格；官方资料还显示其Micro-Coaxial Cable支持AWG36、38、40、42及44等规格，其中AWG40对应的电流额定值为0.3A/contact（最多40 contacts），工作温度范围为**-40℃～+85℃**。 因此，I-PEX 82662-100B-01-D所代表的不仅是一条30P/100mm极细同轴线束，更是一套针对高密度、高速及小型化设备内部连接需求的线束解决方案。我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案，面向工程验证、样品打样及批量采购需求，可围绕连接器匹配、40AWG极细同轴线材、线序、长度及端接工艺进行针对性开发，为客户提供更灵活的国产替代与供应链选择。

五，总结

I-PEX 82662-100B-01-D的核心规格可概括为30Pin + 40AWG Micro-Coaxial + 100mm + 1-1线序 + CABLINE-CA连接方案，其线材端连接器型号为20634-130T-02。对于需要进行国产替代或第二供应商导入的客户，真正需要关注的是“机械兼容、电气性能、线序定义、线材规格、端接可靠性和批量一致性”的综合匹配，而不是简单复制产品外观。凭借极细同轴线束制造能力，我们可针对该型号提供兼容替代开发及生产服务，助力高速显示、工业视觉、笔记本电脑、平板电脑及其他高密度电子设备实现稳定可靠的内部高速连接。

我是【线束线缆组件品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
