一、40P极细同轴线束：面向高密度、高速信号连接的精密方案

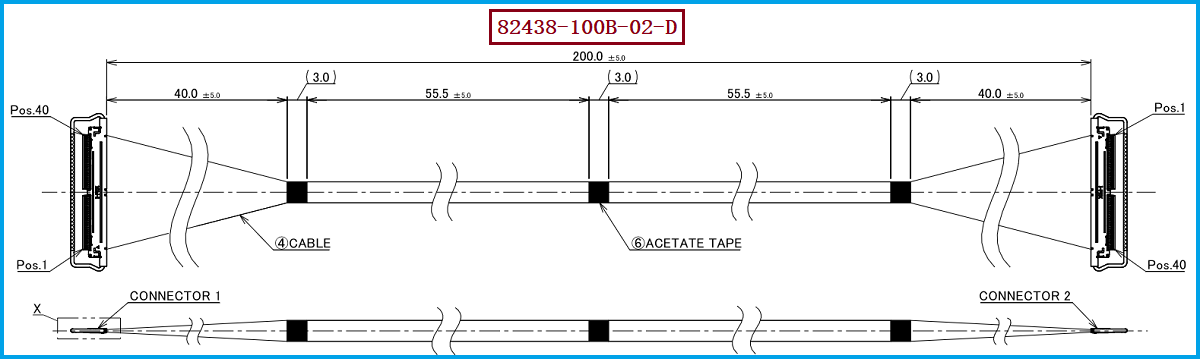

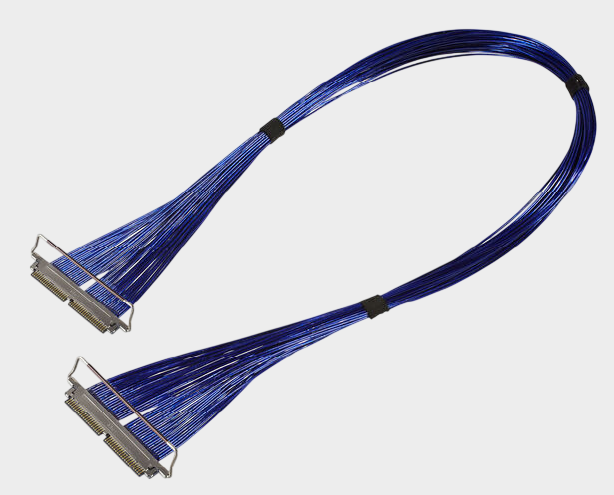

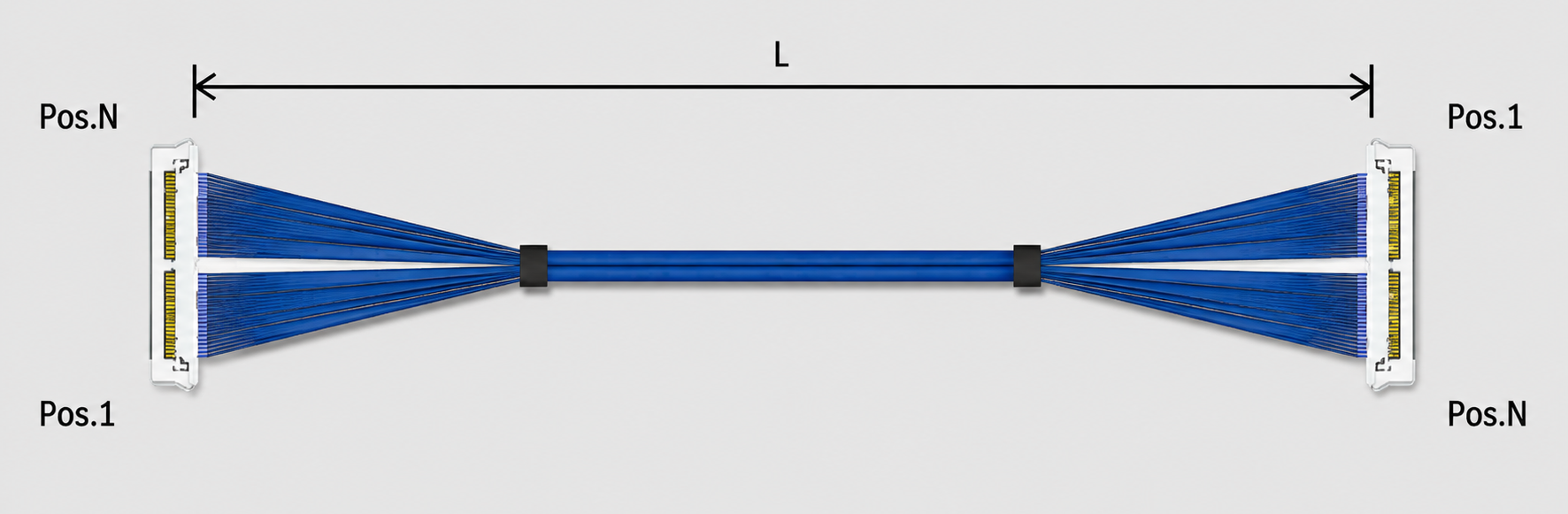

在笔记本电脑、显示模组、工业视觉以及医疗影像设备中，设备内部空间不断缩小，但图像数据量和高速信号传输需求却持续增加，这对线束的尺寸、信号完整性和连接可靠性提出了更高要求。I-PEX CABLINE-CAL系列正是面向此类高密度应用的微型连接方案，其连接器采用0.4mm间距、水平对插及机械锁扣结构，支持30Pin、40Pin等规格，并可配合AWG38～AWG44 Micro-Coaxial Cable使用；官方产品资料还给出了40Gbps/lane PAM3的高速传输参考，以及AWG40、45Ω、100mm Micro-Coaxial Cable的测试条件。基于你提供的82438C工程图及配套连接器资料，本方案对应的极细同轴线束产品型号为 82438-100B-02-D，线束长度为 200MM，线材端配套连接器型号为 20777-040T-01。对于工程师而言，这类方案的核心价值在于利用极细同轴结构和高密度连接器，在有限安装空间内完成多路高速信号传输；对于采购人员而言，则可以围绕型号、Pin数、线长、连接器、线序及机械尺寸建立明确的替代料号对应关系。I-PEX原始PDF为82438C的40P CABLINE-CAL Harness二维工程图，具体机械尺寸及装配要求应以原始工程图作为设计依据。

二、医疗内窥镜为什么必须用极细同轴线束？

医疗内窥镜尤其是电子/视频内窥镜，需要在非常有限的镜体空间内完成图像采集、信号传输以及器械运动等功能。内窥镜前端的图像传感器负责获取人体内部影像，采集到的电信号需要通过内部连接路径传输至后端的视频处理系统；例如Olympus的资料明确说明，内窥镜前端图像传感器采集的电信号会由视频处理器转换为视频信号并进行显示，因此从传感器到处理系统之间的信号传输质量直接关系到最终成像链路。 在这种应用中，传统较粗的多芯线束容易占用有限的内部空间，而极细同轴线束能够在较小外形尺寸下实现多路独立信号传输，并通过同轴屏蔽结构帮助控制串扰和电磁干扰，因此特别适合高密度、高速图像信号连接。医疗线缆领域也已经采用Micro-Coax及精细线材终端技术来满足高密度、小型化以及信号完整性要求；例如TE Connectivity的医疗产品资料显示，其医疗线缆方案包含Micro-Coax，并强调高密度连接、柔性以及信号完整性等设计要求。 对内窥镜而言，“极细”不仅意味着节省空间，还意味着能够帮助设计人员在有限的镜体直径内留出更多空间给光学系统、传感器、器械通道及机械运动结构；而对于需要弯曲、摆动或进入人体狭窄部位的设备，线束的柔性、弯折寿命、抗拉及端接可靠性同样需要在设计阶段进行验证。因此，极细同轴线束并不是简单地把普通线缆做细，而是在尺寸、信号完整性、机械可靠性和装配工艺之间进行综合平衡的精密连接方案。

三、82438-100B-02-D选型和兼容与替代方案参考及建议

针对 82438-100B-02-D 的兼容替代开发，建议工程师和采购人员首先锁定三个基础条件：40Pin、200MM线长、线材端连接器20777-040T-01，然后进一步核对原始Harness的线序、出线方向、连接器方向、端接尺寸、线材外径以及实际安装空间。配套的CABLINE-CAL连接器资料显示，该系列具有0.4mm Contact Pitch、水平对插、低嵌合高度及机械锁扣等特点，同时支持40Pin结构，因此替代产品不能只按照“40Pin极细同轴线”进行简单匹配，而应从连接器型号+Pin数+线材规格+线长+线序+机械结构+电气性能几个维度进行一一确认。尤其对于医疗内窥镜等高可靠性设备，建议在样品阶段重点验证端接拉力、连接器保持力、插拔可靠性、弯折寿命、温度循环、绝缘性能及高速信号完整性；如果实际应用涉及反复弯曲，还应根据设备的运动轨迹和最小弯曲半径制定针对性的动态弯折测试，而不能仅以静态外观检查作为判断依据。需要强调的是，本文所述82438-100B-02-D、20777-040T-01及200MM为本项目指定的替代目标信息，实际量产导入仍应以客户原装样品、原始工程图及双方确认的技术规格进行最终验证。我们公司可提供：82438-100B-02-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线材、连接器端接、线长、线序及线束结构的匹配开发，为工程师提供样品验证及后续量产制造支持。

四、以精密制造能力实现极细同轴线束国产兼容替代

综合来看，82438-100B-02-D是一款面向高密度信号连接需求的40P极细同轴线束方案，目标规格为200MM线长，线材端配套连接器型号为20777-040T-01，其配套CABLINE-CAL平台强调0.4mm间距、低高度、高速信号传输及机械锁扣等设计特点。对于医疗内窥镜而言，随着高清成像、小型化和实时图像传输需求不断提高，线束不仅需要“足够细”，还需要同时兼顾高速信号传输、抗串扰、柔性、弯折可靠性以及精密端接等综合性能。因此，在选择兼容替代产品时，应避免仅依据料号或外观进行判断，而应通过工程图、连接器、线材、线序和可靠性测试进行系统验证。依托极细同轴线束的生产制造能力，我们公司可围绕 82438-100B-02-D 提供兼容替代线束方案，帮助客户在满足空间和信号传输要求的同时，获得更灵活的样品开发与量产供应选择。
