一、40Pin极细同轴线束：面向高密度高速连接应用

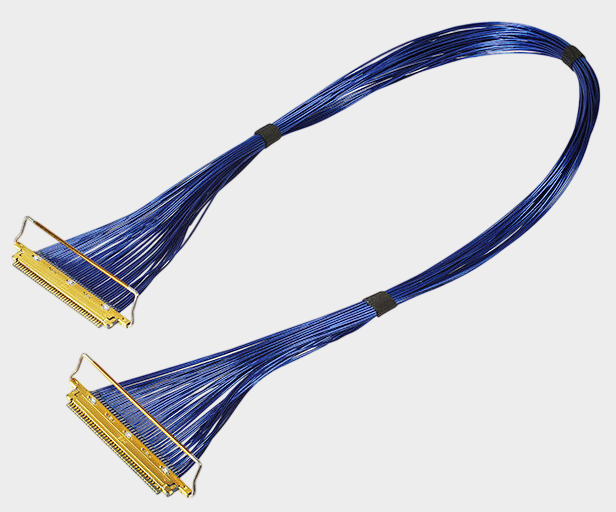

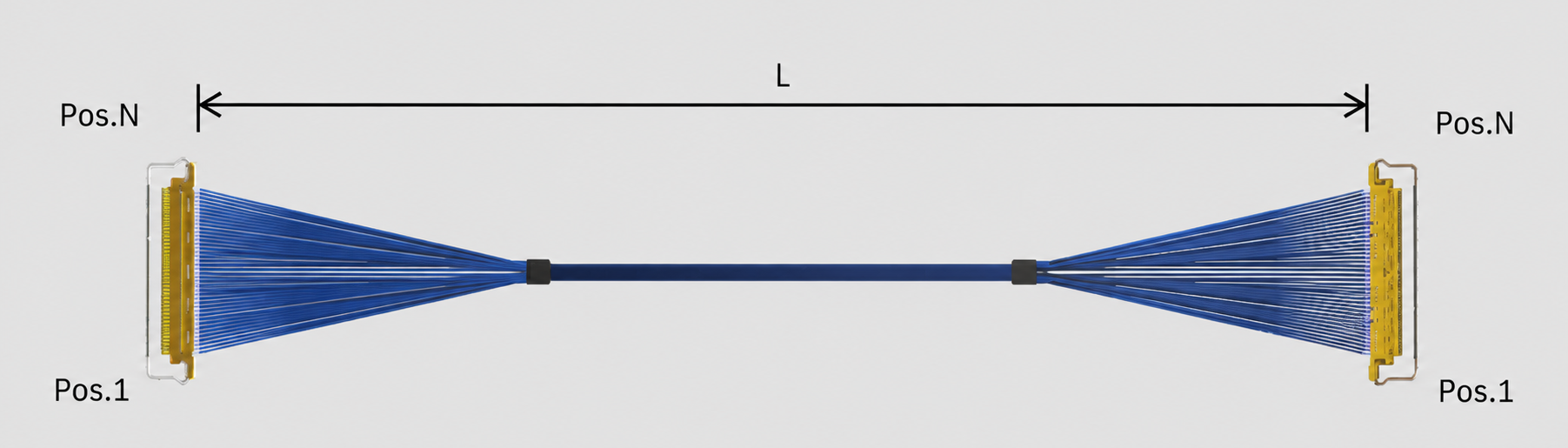

随着笔记本电脑、工业相机、AI视觉设备、高速显示模组及精密电子设备不断向轻薄化、小型化发展，设备内部对高速信号线束的空间占用、传输性能和连接可靠性提出了更高要求。I-PEX 82691-100B-01-D是一款40Pin Micro-Coaxial Cable Harness极细同轴线束，采用AWG #40、50Ω、Blue规格线材，线束长度为200mm，整体长度公差为±5.0mm，并采用1-1对应的Pin Mapping设计。该线束两端采用CABLINE-VS系列连接结构，线材端使用的连接器型号为20454-240T，通过连接器、Shell、Pull Bar以及胶水固定等结构实现极细同轴线与连接器之间的可靠装配。对于工程师而言，40路高密度信号集中在较小空间内，有利于满足设备内部紧凑布局需求；对于采购人员而言，产品型号、Pin数量、线材规格、长度及连接器型号则是进行替代选型时需要重点确认的关键参数。

二、为什么极细同轴线多用PTFE护套？

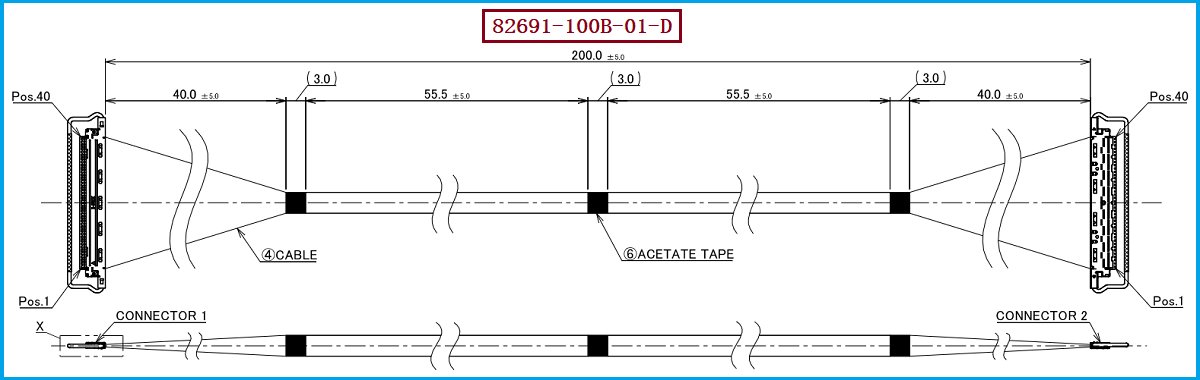

在极细同轴线制造过程中，绝缘层或介质材料对高速信号传输具有重要影响。PTFE（聚四氟乙烯）具有良好的电气绝缘性能、较低的介电常数、较低的介质损耗以及较好的耐温和耐化学性能，因此在高频、高速以及精密同轴线缆应用中较为常见。对于极细同轴线而言，稳定的介电特性有助于控制特性阻抗，并降低高速信号在传输过程中的损耗和失真，同时PTFE较低的摩擦特性也有利于精细线材的加工与装配。不过，从I-PEX 82691-100B-01-D所对应的工程图来看，图纸并没有明确标注“PTFE”为该型号极细同轴线的指定护套或绝缘材料，因此在进行兼容替代时，不能简单地将PTFE宣传为该原型号的明确原厂材料。更合理的工程方案是根据目标产品的阻抗、外径、介电性能、耐温要求以及高速信号性能，对线材绝缘材料进行匹配选型；如果客户对材料有明确要求，则可以进一步按照实际应用需求进行定制。

三、选型和兼容与替代方案参考及建议

对于需要采购或开发I-PEX 82691-100B-01-D替代产品的工程师和采购人员，建议将线束作为“线材+连接器+Pin Mapping+长度+成型结构”的完整组件进行确认，而不是仅按照40Pin或200mm长度进行简单替换。本型号重点参数包括40Pin、AWG #40、50Ω、200mm、1-1 Pin Mapping以及20454-240T连接器，在实际替代过程中，还需要关注连接器配合关系、线材端接尺寸、线束成型方式及设备内部安装空间。特别是高速信号应用，建议在样品阶段对导通、绝缘、耐压、阻抗以及实际高速传输性能进行验证，以确认替代线束能够满足设备设计要求。我们公司可提供：I-PEX 82691-100B-01-D兼容替代线束方案，可根据客户提供的型号、工程图纸或样品，对40Pin、200mm、AWG #40、50Ω及对应连接器端接要求进行生产制造，为工程师进行国产替代验证以及采购人员进行供应链替代提供极细同轴线束解决方案。

四、极细同轴线束替代制造：不仅是尺寸一致，更要关注整体匹配

从工程应用角度来看，极细同轴线束的替代制造并不是简单复制线束长度和连接器外形，而需要综合考虑线材结构、连接器端接、Pin定义、阻抗控制、长度公差以及线束固定方式等多个因素。I-PEX 82691-100B-01-D采用40Pin结构及200mm长度，适用于对内部连接密度和空间尺寸有较高要求的电子设备。其配套CABLINE-VS连接器采用0.5mm Pitch的紧凑型连接设计，能够满足高密度连接应用需求。对于需要寻找原型号替代供应商的企业而言，在样品验证阶段明确“原型号+连接器型号+线材规格+长度+Pin Mapping”等信息，可以有效降低替代开发过程中的沟通成本。我们公司专注于极细同轴线束生产制造，可根据客户实际应用需求提供对应的兼容替代、样品打样及定制生产服务，帮助客户解决原供应商采购、交期、成本及供应链稳定性等方面的问题。

五、总结

综合来看，I-PEX 82691-100B-01-D是一款具有40Pin、AWG #40、50Ω、200mm长度及高密度连接特点的极细同轴线束，其线材端使用20454-240T连接器。在极细同轴线的材料设计中，PTFE凭借良好的绝缘、高频介电及耐温等特性成为常见的高性能材料选择，但实际替代制造时仍应以目标线材的具体技术指标和客户验证要求为依据。对于需要进行产品维修、国产替代、供应链优化或新产品开发的客户，我们公司可提供I-PEX 82691-100B-01-D兼容替代线束方案，围绕产品型号、连接器、长度、Pin Mapping、线材规格及实际应用要求进行匹配制造，为工程师提供技术替代支持，为采购人员提供稳定、灵活的极细同轴线束供应选择。
