一、83067-100B-01-D产品规格与应用价值

在笔记本电脑、高分辨率显示模组、工业视觉、AI视觉及其他高密度电子设备内部，有一类组件体积并不起眼，却直接关系到高速信号能否稳定传输，那就是极细同轴线束。对于工程师而言，它不仅是一束连接线，更承担着高速信号传输、空间适配、信号完整性及连接可靠性等多重任务；对于采购人员而言，线束的Pin数、长度、线径、阻抗、连接器规格以及端接方式，又决定了替代产品能否真正导入。

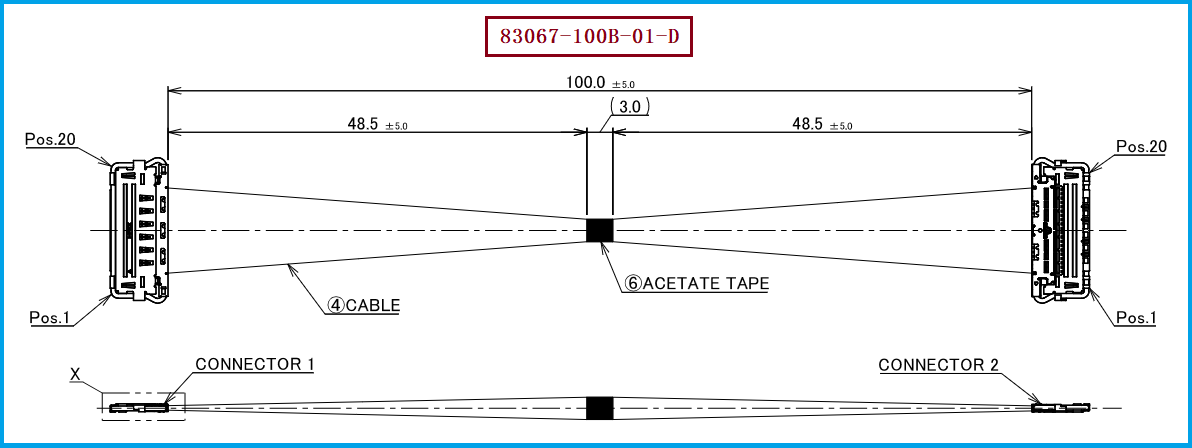

本文所介绍的产品为 I-PEX 83067-100B-01-D，对应CABLINE®-VS II 20Pin极细同轴线束方案，线束长度为100MM，采用20根Micro-Coaxial Cable组成的高密度线束结构，线材规格为AWG40、50Ω，并采用1-1直通式Pin定义。在线材端连接器方面，对应使用的型号为20847-020T-01。

这类极细同轴线束之所以被称为隐藏在高端设备里的“关键组件”，正是因为它往往不会成为设备外观上的核心部件，却处于主板、显示模组、高速信号模块之间的重要连接位置。设备越轻薄、内部空间越紧凑、信号速率越高，对线束的尺寸控制、阻抗一致性、屏蔽性能和加工精度就越敏感。

二、工程师与采购如何判断83067-100B-01-D替代方案是否合适？

对于工程师来说，评估一款极细同轴线束的兼容替代方案，不能简单地理解为“连接器能插上就可以”。以83067-100B-01-D为例，首先需要核对20Pin数量、0.5mm Pitch连接器平台、100MM线长、1-1线序以及AWG40极细同轴线等关键参数；其次还需要关注线材的特性阻抗、屏蔽结构、端接质量、连接器尺寸及机械锁扣结构是否与原设计要求相匹配。

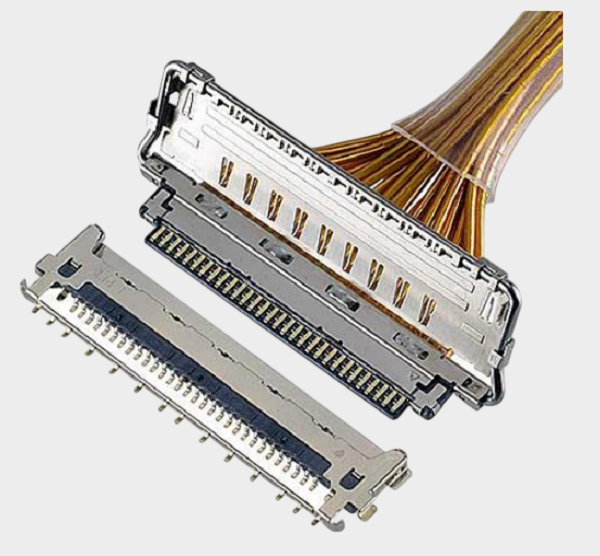

CABLINE®-VS II连接器平台采用0.5mm间距、水平对插及机械锁扣结构，并面向高速信号传输应用，因此替代设计不能只关注外形尺寸，还应结合实际设备的高速信号类型、差分信号布局和使用环境进行验证。

对于采购人员而言，则更应关注供应商是否真正具备极细同轴线束批量制造能力，而不仅仅是能够提供样品。我们公司专注于极细同轴线束的生产制造，可根据原产品的Pin数、线长、线材规格、连接器接口及结构要求进行匹配开发，并可提供：

I-PEX 83067-100B-01-D兼容替代线束方案

帮助客户在原厂料号采购、交期、成本及供应链稳定性方面获得更多选择。

三、83067-100B-01-D选型、兼容与替代方案参考

在实际项目选型过程中，如果客户现有设计对应的是I-PEX 83067-100B-01-D，建议工程师首先锁定：

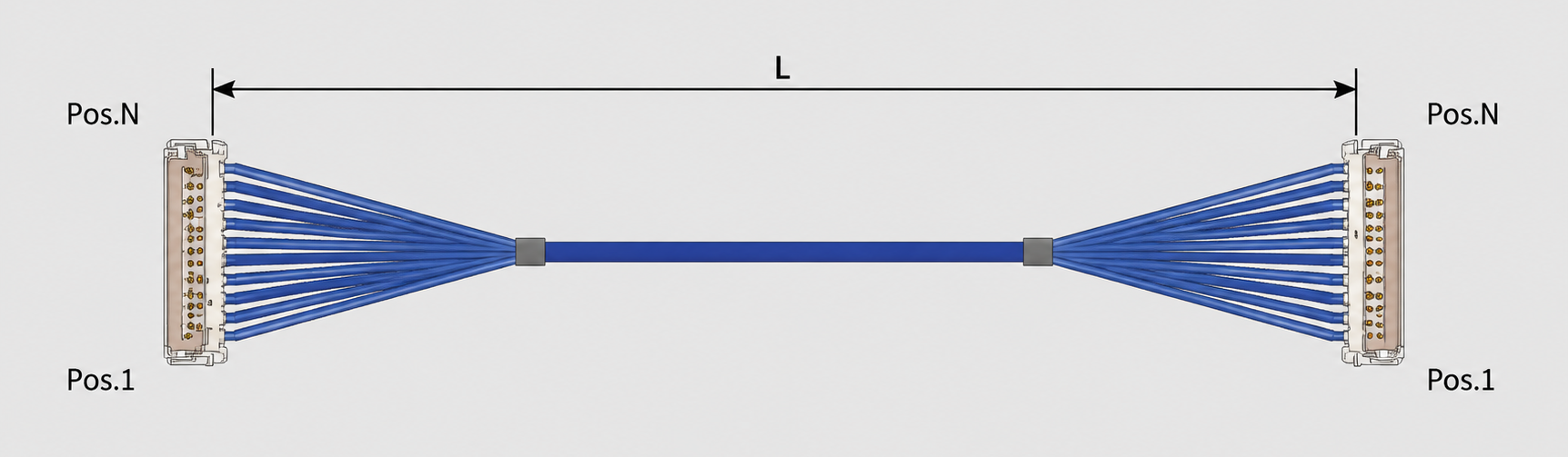

20Pin＋100MM＋1-1＋AWG40 Micro-Coaxial Cable

这一基础组合，再根据设备实际信号需求确认阻抗、线序、屏蔽及端接方案。

如果原设计使用的连接器端型号为20847-020T-01，则替代方案还需要重点核对连接器配合关系、安装方向、插合高度、锁扣结构以及PCB端对应连接器的匹配情况。

对于研发打样阶段，可以优先从外形尺寸、线束长度、Pin定义和连接器配合开始验证，再进一步进行导通、绝缘、耐压以及高速信号完整性测试；对于量产导入，则建议增加拉力、弯折、插拔、温度及长期可靠性等验证。

需要特别注意的是，极细同轴线束的“兼容替代”并不意味着只替换线材或者只替换连接器，而是要从线材＋连接器＋端接工艺＋线序＋结构尺寸＋电气性能整体进行匹配。

我们公司可根据客户现有I-PEX CABLINE-VS II系列应用需求，提供83067-100B-01-D兼容替代极细同轴线束方案，并可结合实际设备结构及技术要求进行线长、Pin数、线序及相关规格的定制开发，为工程师提供更灵活的国产替代与供应链备选方案。

四、面向高密度高速设备的极细同轴线束供应选择

从高端笔记本电脑到高速显示模组，再到工业视觉、AI视觉及各种高密度电子设备，设备内部空间不断压缩，而数据传输速率却持续提升，这使得极细同轴线束的重要性越来越突出。

I-PEX 83067-100B-01-D作为20Pin、100MM的CABLINE®-VS II极细同轴线束方案，其核心价值就在于通过小型化连接结构与极细同轴线材，在有限空间内完成高密度信号连接。

对于工程师而言，可靠的替代方案应当做到结构可匹配、线序可对应、电气性能可验证；对于采购人员而言，则需要进一步考虑成本、交期、批量稳定性以及供应链风险。

因此，选择一家真正具备极细同轴线束研发与制造能力的供应商，比单纯寻找一个“看起来相似”的产品更加重要。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，针对 I-PEX 83067-100B-01-D，可提供相应的兼容替代线束方案，为客户在研发验证、样品测试、量产导入及供应链备选等阶段提供支持。

五、总结

I-PEX 83067-100B-01-D是一款面向高密度高速电子设备内部连接的20Pin、100MM极细同轴线束产品，采用AWG40 Micro-Coaxial Cable及CABLINE®-VS II系列连接方案。对于工程师而言，选型的关键在于连接器结构、线序、线材规格、阻抗及信号完整性的综合匹配；对于采购人员而言，重点则在于产品兼容性、制造能力、交付能力和供应链稳定性。我们公司可提供I-PEX 83067-100B-01-D兼容替代线束方案，为需要国产替代、第二供应商或定制化极细同轴线束的客户提供产品开发与制造支持。
