一、50PIN超细间距设计，满足高密度高速连接需求

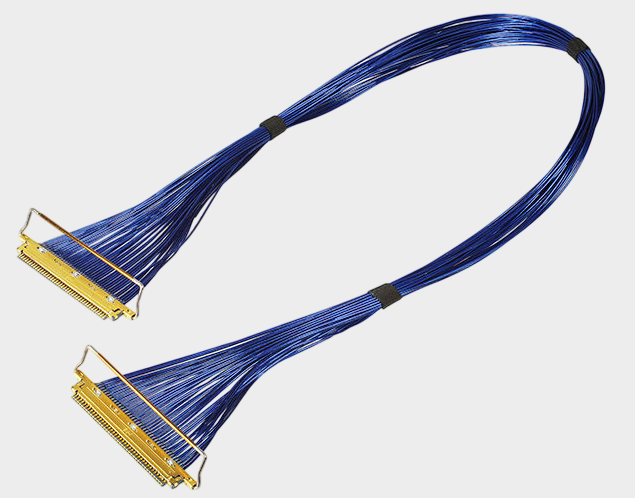

随着笔记本电脑、高清显示设备、工业相机、AI视觉设备及精密电子产品不断向轻薄化、小型化发展，设备内部留给信号连接的空间越来越有限，同时多通道高速信号传输需求不断提升。I-PEX 82910-100B-02-D是一款CABLINE®-VS 50Pin极细同轴线束，采用AWG #40、50Ω、Blue Micro-Coaxial Cable，线束长度为100±5.0mm，线材端采用20454-250T-01连接器，连接器为50PIN、0.5mm Pitch。该产品采用1-N线位定义，即一端Pin 50对应另一端Pin 1，并依次反向对应，而不是1-1对应。对于工程师而言，50Pin与0.5mm超细间距结构有利于在有限空间内实现多路信号连接；对于采购人员而言，在进行型号确认或兼容替代时，应重点核对82910-100B-02-D、50Pin、0.5mm Pitch、AWG #40、50Ω、100±5mm以及1-N线位定义等关键参数，避免仅按照Pin数和长度进行简单替换。

二、极细同轴线束长度误差对性能影响多大？高速传输需要关注通道一致性

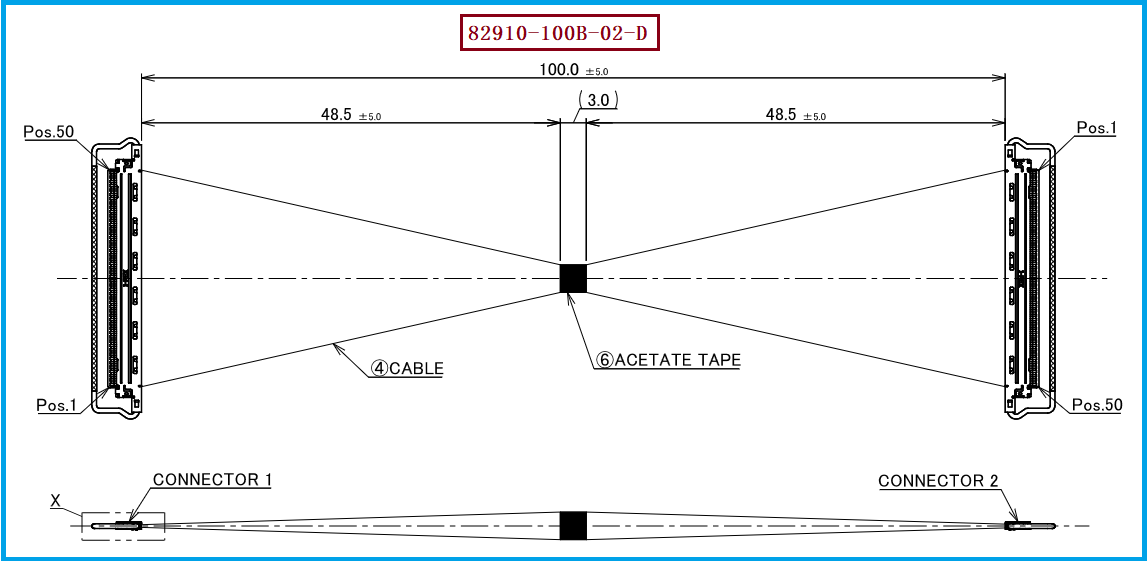

对于极细同轴线束而言，长度首先属于机械尺寸参数，但当其应用于高速信号传输时，长度变化还会涉及信号传播时间、通道时序一致性以及信号完整性。82910-100B-02-D工程图规定线束长度为100±5.0mm，也就是说图纸允许的整体长度范围约为95～105mm。但需要注意，不能简单认为“长度增加5mm就一定造成某个固定数值的信号损失”，实际影响还与信号速率、线材结构、阻抗、介电特性、连接器端接及整机系统设计有关。对于50Pin多通道高速链路，如果不同信号通道之间存在明显长度差异，就可能产生传播时间差，从而压缩系统时序裕量。因此，工程师在设计和选型时，应同时关注整体长度是否满足图纸公差以及多通道之间是否满足系统所需的长度匹配要求。CABLINE®-VS官方资料给出的高速性能参考测试条件包括40Pin、AWG #40 Micro-Coaxial Cable、100mm线长、45Ω阻抗，并达到32Gbps/Lane NRZ；这说明高速性能必须结合具体测试条件进行评价，而不能脱离线长、线材和阻抗等条件单独判断。

三、50Pin、0.5mm Pitch与20454-250T-01，替代选型需要整体匹配

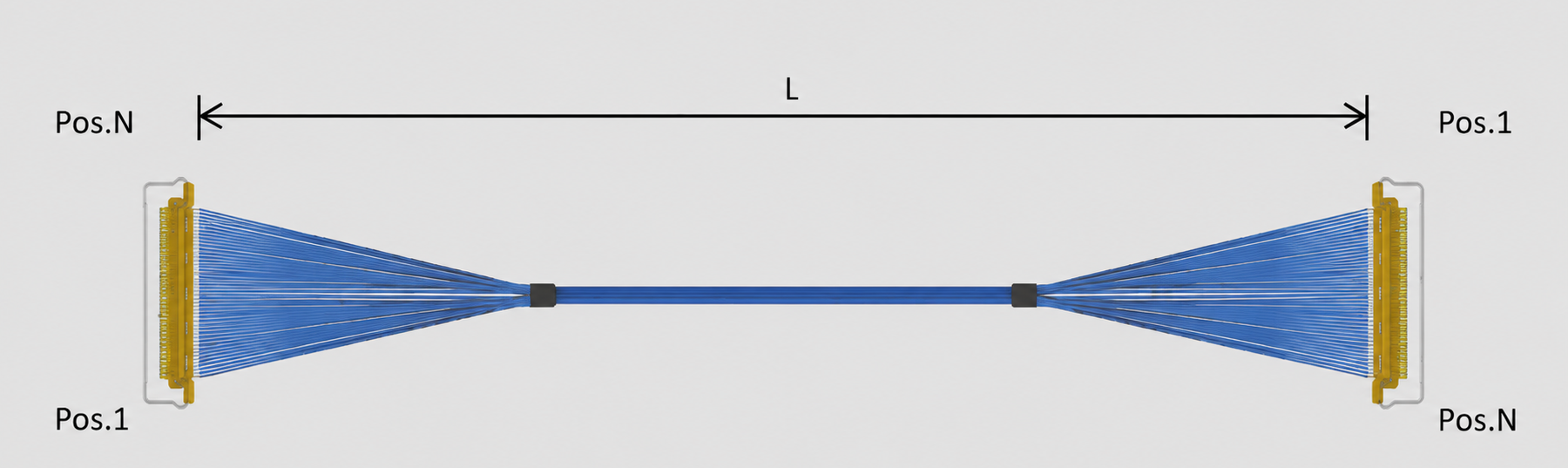

从工程替代和采购角度来看，I-PEX 82910-100B-02-D不能仅按照“50Pin、100mm”寻找替代产品，而应采用“线束料号+连接器+Pin数/Pitch+线材规格+长度+线位定义”进行综合确认。本型号采用的线材端连接器为20454-250T-01，对应50PIN、0.5MM Pitch结构；线材则为AWG #40、50Ω Micro-Coaxial Cable，长度为100±5.0mm，并采用1-N线位定义。其中1-N线位定义尤其值得工程师和采购人员注意，因为如果原设备PCB端的信号定义按照反向Pin位设计，而替代线束错误采用1-1结构，即使连接器能够正常插合，也可能导致信号通道对应错误。此外，工程图还涉及CABLINE-VS Plug、Shell、Pull Bar、UV Glue以及Acetate Tape等结构和工艺要求，因此兼容替代应同时关注机械配合、端接工艺、线束固定和电气性能。我们公司可提供：I-PEX 82910-100B-02-D兼容替代线束方案，可依据原型号、工程图纸或客户样品进行极细同轴线束开发制造，为工程师提供兼容替代开发支持，也为采购人员提供新的极细同轴线束供应选择。

四、选型和兼容与替代方案参考及建议

对于需要进行国产替代、第二供应商导入或批量采购的客户，建议在样品确认阶段重点验证50Pin数量、0.5mm Pitch、20454-250T-01连接器、AWG #40、50Ω、100mm长度以及1-N线位定义。在机械方面，应确认连接器与设备PCB端的插合状态、安装空间以及线束实际走线位置；在线束方面，应确认100±5mm整体长度及中部Acetate Tape固定结构是否符合装配要求；在电气方面，则建议根据实际高速信号应用进行导通、绝缘、耐压以及必要的高速信号完整性验证。特别是长度问题，对于普通连接可能主要影响装配尺寸，但对于高速多通道应用，则还需要结合实际系统速率评估传播延迟和通道一致性。因此，对于82910-100B-02-D的替代，不建议单纯追求“尺寸相同”，而应以机械、电气、线位和工艺多维度匹配为基础，再通过样品测试确认最终兼容性。我们公司可提供I-PEX 82910-100B-02-D兼容替代线束方案，围绕客户实际应用需求进行极细同轴线束生产制造及替代开发。

五、总结

综合来看，I-PEX 82910-100B-02-D是一款50Pin、0.5mm Pitch、AWG #40、50Ω、100±5.0mm、1-N线位定义的CABLINE-VS极细同轴线束，线材端使用的连接器型号为20454-250T-01。极细同轴线束的长度误差不仅关系到产品能否满足设备内部安装尺寸，在高速信号应用中还需要进一步考虑信号传播时间和多通道一致性，因此工程师在设计时应合理控制线束长度和通道匹配，采购人员在进行替代选型时也应避免仅关注Pin数和外形尺寸。对于需要进行原型号替代、国产化采购、第二供应商开发或供应链优化的客户，我们公司可提供：I-PEX 82910-100B-02-D兼容替代线束方案，根据客户产品需求进行50Pin极细同轴线束生产制造，在连接器匹配、线材规格、长度控制及线位定义等方面提供相应的替代解决方案。
