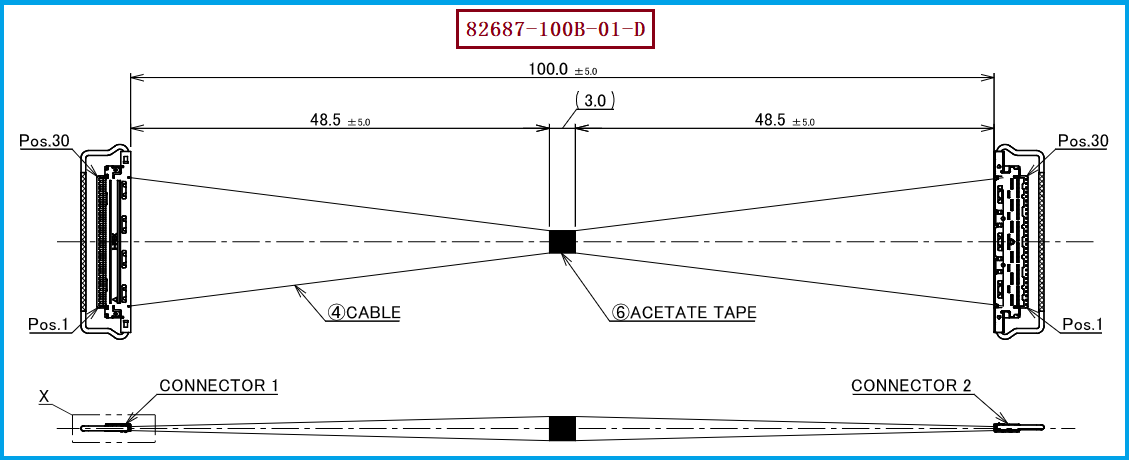

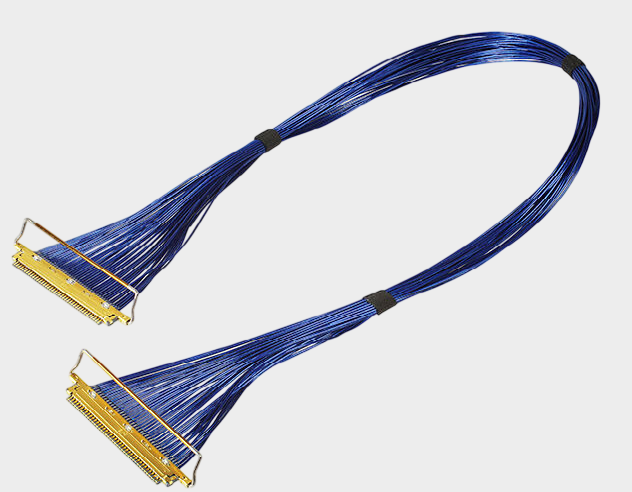

一、I-PEX 82687-100B-01-D产品概述：30PIN、40AWG、100mm极细同轴线束

I-PEX CABLINE®-VS系列面向高速数据传输及小型化电子设备内部连接，其中82687-100B-01-D是一款30PIN Micro-Coaxial极细同轴线束，官方型号定义为30PIN、40AWG、100mm、1-1。该产品配套使用CABLINE-VS系列连接器，线材端连接器型号为20454-230T，连接器为**30PIN、0.5mm Pitch（间距）**结构。CABLINE-VS采用水平对插方式和机械锁扣设计，官方资料显示其接触间距为0.5mm、配合高度约1.0±0.1mm，并面向高速数据传输应用，最高可支持32Gbps/Lane。对于工程师而言，这种30PIN高密度极细同轴结构能够在有限的设备内部空间中完成多路高速信号传输；对于采购人员而言，82687-100B-01-D的完整料号、30PIN、40AWG、100mm以及1-1线位定义，都是进行BOM核对和替代选型时必须同时确认的关键参数。I-PEX官方资料也明确将82687-100B-01-D列为CABLINE-VS 30PIN、40AWG、100mm、1-1标准评估线束。

二、极细同轴线束耐高温标准是多少？不能只看连接器温度范围

在极细同轴线束选型中，“耐高温”不能简单理解为一个固定的温度数字，而需要分别考察连接器、同轴线材、绝缘材料、屏蔽结构、端部固定工艺以及整条线束组件的耐温能力。对于CABLINE-VS连接器平台，I-PEX官方给出的工作温度范围为-40℃～+85℃，因此在评价与该连接器配套的线束组件时，+85℃可以作为连接器平台的重要环境温度参考。但需要注意，用户提供的82687二维图纸及相关产品资料并没有给出一项可以直接表述为“82687整条线束耐高温多少℃”的独立线束耐温认证标准，因此不能将+85℃直接宣传为整条82687线束的最高耐温值。实际工程应用中，如果线束需要长期处于高温环境，应进一步确认所采用Micro-Coaxial线材的绝缘材料、护套材料、胶带/固定材料及连接器端部工艺，并通过高低温循环、持续高温、绝缘性能、导通性能以及高速信号完整性等验证来判断整套线束是否满足目标设备的温度要求。对于采购人员来说，这一点尤其重要：供应商不能只承诺“连接器耐85℃”，而应针对完整线束组件提供相应的材料及可靠性验证依据。

三、从工程替代角度看82687：不仅要匹配连接器，还要匹配线序、长度与高速性能

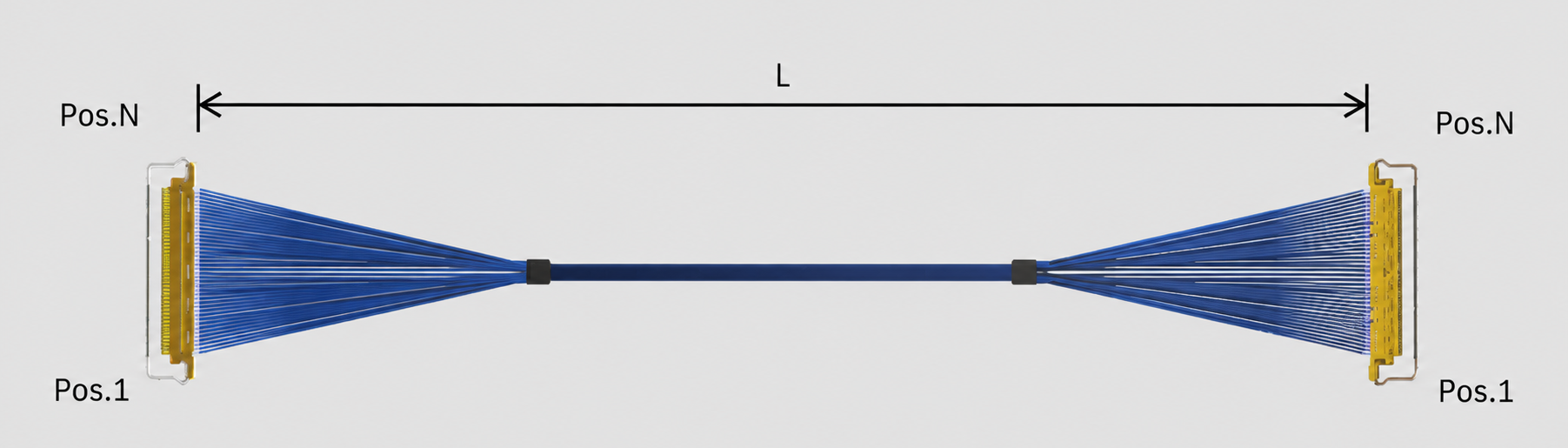

对于需要国产化、第二供应商导入或停产替代的客户，I-PEX 82687-100B-01-D不能只按照“30PIN连接器”进行简单替换。其替代开发至少应围绕30PIN、0.5mm Pitch、40AWG Micro-Coaxial、100mm长度、1-1线位定义、连接器接口尺寸以及线束整体成型状态进行逐项确认。CABLINE-VS官方推荐的30PIN插头相关组件包括20453-230T-03、20454-230T、2574-0302和2576-130-00，对应的30PIN板端Receptacle可采用20455-030E系列。由于82687属于1-1线位定义，因此在替代制造过程中尤其需要核对两端Pin位的对应关系，避免将其与CABLINE-VS其他30PIN、40AWG但采用1-N线位定义的产品混淆。高速应用还应关注阻抗一致性、插损、回损、串扰及线束弯折后的信号稳定性，而不能只验证机械尺寸。对于笔记本电脑、高速显示模组、工业视觉、AI摄像头等应用，连接器、线材和加工工艺必须作为一个完整系统进行匹配。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82687-100B-01-D的兼容替代，建议工程师和采购人员优先按照“料号→Pin数→连接器→线材→长度→线序→尺寸→可靠性”的顺序进行确认。若原设计明确采用20454-230T、30PIN、0.5mm Pitch、40AWG Micro-Coaxial、100mm、1-1结构，则替代产品应尽可能保持上述关键接口及电气结构的一致性，再根据客户设备实际安装空间对线束出线方向、固定方式、弯折区域及端部尺寸进行确认。I-PEX官方同系列还提供30PIN、40AWG、200mm的82688-100B-01-D和300mm的82689-100B-01-D，因此在采购替换时不能仅依据“CABLINE-VS 30PIN”进行下单，而应严格按照完整料号及对应线束规格确认。我们公司可提供：I-PEX 82687-100B-01-D兼容替代线束方案，可根据客户样品、图纸及应用需求，对极细同轴线材、30PIN连接器、100mm长度、1-1线序及线束成型结构进行匹配开发，为工程验证、样品试制及批量采购提供替代制造支持。

五、总结

总体来看，I-PEX 82687-100B-01-D是一款典型的30PIN、40AWG、100mm、1-1结构CABLINE-VS极细同轴线束，其配套线材端连接器为20454-230T，30PIN、0.5mm Pitch，适合对空间、信号传输及连接可靠性要求较高的电子设备内部连接。对于工程师而言，替代开发的重点不仅是连接器能否插合，还包括线序、线材规格、长度、阻抗及高速信号完整性；对于采购人员而言，则应重点关注完整料号对应关系、供应稳定性、样品验证和批量一致性。在耐高温方面，应以具体线材及整套线束的实际材料和验证数据为依据，而不能仅凭连接器的+85℃工作温度判断整条线束的耐温极限。依托极细同轴线束制造能力，我们可围绕I-PEX 82687-100B-01-D提供兼容替代及定制化线束制造服务，帮助客户降低对单一原厂供应渠道的依赖，并为高速显示、视觉设备及小型化电子产品提供可靠的极细同轴连接方案。

我是【线束线缆组件品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
