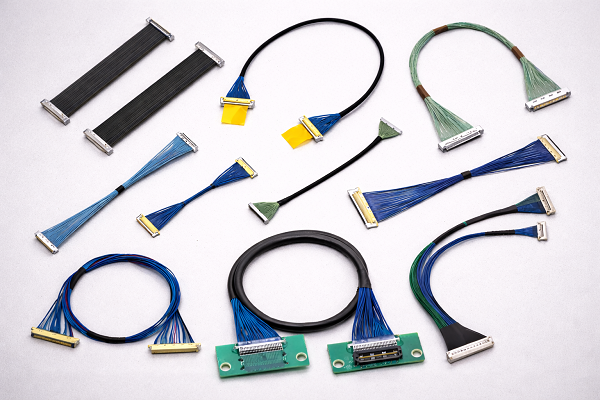

一、32PIN+44AWG+100MM，面向高密度高速连接的极细同轴线束

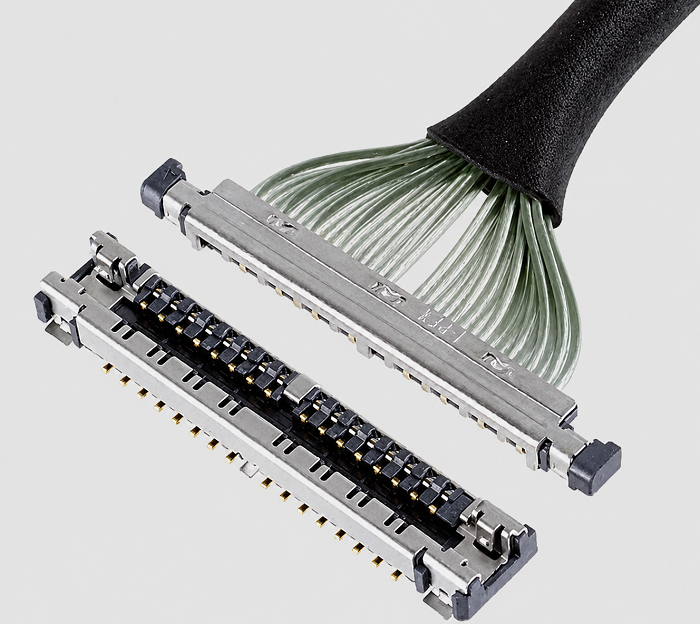

在笔记本电脑、平板电脑、摄像模组、显示设备、VR/AR设备及其他小型电子产品中，内部信号连接通常同时面临“空间越来越小”和“传输速率越来越高”两方面要求。I-PEX 82895-100B-02-D属于CABLINE®-UA II系列32Pin极细同轴线束，采用 44AWG Micro-Coaxial Cable，标准长度100mm，线位定义为1-N，其线材端使用的连接器型号为 20497-032T-30。对应的CABLINE-UA II连接器采用 0.3mm Contact Pitch、Vertical（Right Angle）结构、1.27±0.1mm Mated Height，支持26、32、40、50Pin以及AWG42/AWG44/AWG46 Micro-Coaxial Cable。对于工程师而言，这类产品的核心价值并不是单纯“把线做得更细”，而是在有限安装空间内实现多路高速信号的高密度连接；对于采购人员而言，产品料号、Pin数、线规、长度、线位结构以及配套连接器必须同时匹配，才能真正实现可靠的兼容替代。I-PEX官方型号资料明确将 82895-100B-02-D定义为“32Pin、Micro-Coaxial、44AWG、L=100mm、1-N”评估样品线束。

二、极细同轴线适合高速还是长距离传输？——更适合高速、短距离、高密度内部连接

“极细同轴线适合高速还是长距离传输？”是工程选型中非常关键的问题。通常来说，极细同轴线更适合高速、高密度以及设备内部短距离信号传输，而不是单纯追求长距离传输。原因在于极细同轴线通过微型化结构解决空间和高速信号连接问题，但随着传输距离增加，信号衰减、插入损耗、回波损耗、串扰以及阻抗一致性等因素对高速链路的影响会逐渐增加，因此线长越长，对线材本身及端接工艺的要求通常越高。CABLINE-UA II官方给出的传输速度为 5Gbps/lane NRZ（Reference Only），并列出USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，这说明其产品定位重点是Gbps级高速信号连接，而不是作为普通长距离通信电缆使用。对于 82895-100B-02-D的100mm长度而言，其应用更加符合笔记本、显示模组、摄像模组等设备内部的短距离高速连接场景。当然，“短距离”并不意味着高速性能可以忽略，实际项目仍应根据具体信号速率、PHY类型和系统结构评估特性阻抗、插损、回损、串扰及信号完整性；I-PEX官方页面还提供CABLINE-UA II的SI测试报告及Touchstone数据资源，可用于进一步的高速链路验证。

三、选型和兼容与替代方案参考及建议：不要只看Pin数和线长，还要确认1-N结构

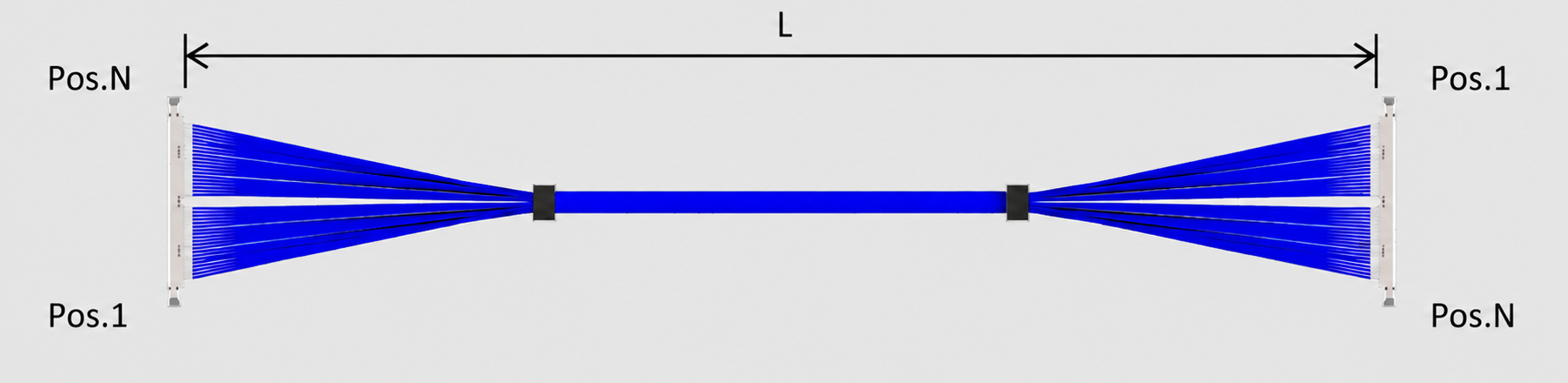

对于需要替代 I-PEX 82895-100B-02-D的工程师和采购人员，建议首先锁定五项基础条件：32PIN、44AWG Micro-Coaxial Cable、100mm、1-N以及CABLINE-UA II连接器体系。其中，1-N线位结构是兼容替代时需要特别关注的项目，不能简单使用同为32PIN、44AWG、100mm但结构不同的线束进行替换。I-PEX同系列还存在82895对应的其他长度型号，例如82148为200mm、82896为300mm，同时还有83034/83035/83036这一组1-1结构产品，因此在采购询价或国产替代开发时，应明确区分1-N和1-1结构。该产品配套线材端连接器型号为 20497-032T-30，CABLINE-UA II官方还对应32Pin Plug Cable Assembly 20496-032T-40、32Pin Plug Metal Cover 2679-032-10以及32Pin Receptacle 20498-032E-41。在实际替代开发过程中，除了机械匹配，还建议进一步确认线材外径、阻抗、端接尺寸、Bonding结构以及高速SI性能。我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，可针对32PIN、44AWG、100mm、1-N以及20497-032T-30配套连接器体系进行极细同轴线束兼容开发与生产制造，满足客户国产替代、第二供应商导入及定制化线束需求。

四、高速连接的价值：小型化、高密度与信号完整性需要同步考虑

对于研发工程师来说，选择极细同轴线束不能只问“能不能传高速”，还需要进一步确认“在实际长度、结构和应用环境下能否稳定传输”。CABLINE-UA II采用0.3mm Pitch、1.27±0.1mm Mated Height及小型化Plug设计，官方特别强调其适合狭小连接器空间和Through-Hinge应用，并给出了26Pin、约0.29mm线材外径的线束通过约2.65mm内径空间的参考示例，体现出极细同轴线束在转轴、铰链和狭窄通道中的应用优势。对于采购人员来说，82895-100B-02-D的核心识别信息可以概括为：CABLINE-UA II / 32PIN / 44AWG / 100mm / 1-N / 20497-032T-30；对于供应商评估，则建议进一步关注线材一致性、端接良率、阻抗控制及高速信号测试能力，而不是仅以单价和外观作为判断依据。总体而言，极细同轴线束的优势更集中在高速、短距离、高密度、小空间应用领域，而当传输距离进一步增加时，则需要根据实际速率和通道预算重新评估线材规格与SI性能。我们公司可提供I-PEX 82895-100B-02-D兼容替代极细同轴线束方案，为高速电子设备客户提供对应的极细同轴线束产品及兼容开发服务。

五，总结

 I-PEX 82895-100B-02-D是一款32PIN、44AWG、100mm、1-N结构的CABLINE-UA II极细同轴线束，配套线材端连接器型号为 20497-032T-30。从产品定位来看，它更适合高速、高密度、短距离的设备内部信号连接，而不是单纯用于长距离传输。对于需要进行国产替代或第二供应商开发的客户，真正需要关注的是连接器、Pin数、线规、长度、1-N结构以及高速信号完整性的整体匹配。通过对这些关键参数进行系统控制，才能在满足小型化布线要求的同时，为高速信号传输提供稳定可靠的极细同轴线束解决方案。
