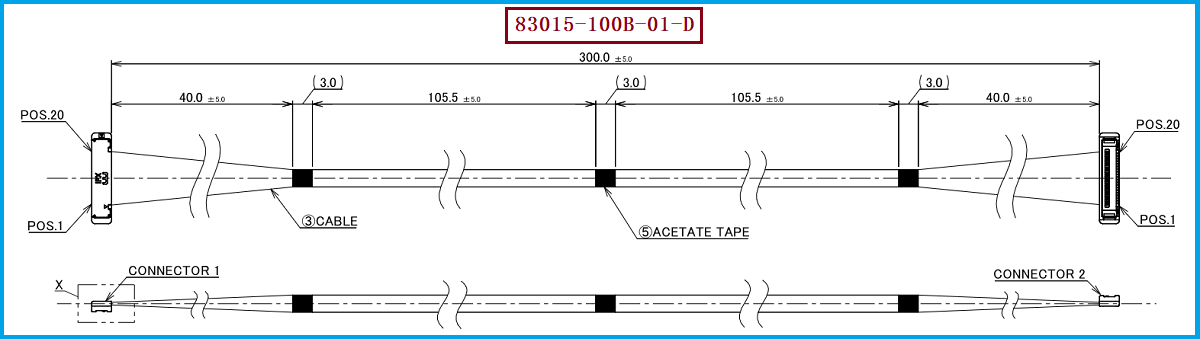

一、面向工程师与采购的20Pin极细同轴线束选型：83015-100B-01-D对应CABLINE-SS平台

在笔记本电脑、超薄显示设备、摄像头模组、工业视觉及AI视觉设备中，设备内部空间越来越紧凑，传统线缆不仅占用空间较大，在转轴、屏幕边缘以及高密度模组区域进行布线时，也容易受到弯折半径和信号完整性的限制。I-PEX CABLINE®-SS系列正是面向这类高密度、高速、小型化连接需求的极细同轴线连接器方案，其连接器采用0.4mm Pitch、垂直直角插拔、水平出线结构，结合后的高度约为1.65±0.2mm，适合空间受限的电子设备内部连接。根据你提供的产品资料，此次对应的目标线束型号为 I-PEX 83015-100B-01-D，采用20Pin配置，线材端配套连接器型号为 20373-R20T-06，线位定义为 1-1，即对应两端线位按照一一对应方式连接。对于工程师而言，进行同类线束替代时不能只看“20Pin”这一项，还需要同时核对连接器接口、Pitch、出线方向、结合高度、线束长度、线位定义、线缆结构以及整机装配空间；对于采购人员而言，则更应关注供应商是否能够按照目标料号进行稳定量产，以及连接器、线材和端接工艺能否形成完整的兼容替代方案。

二、极细同轴线是如何弯折上万次不断裂的？关键不只是“线很细”

很多工程师在设计笔记本屏幕、转轴机构、摄像头模组等产品时都会遇到一个问题：极细同轴线缆这么细，为什么经过反复弯折仍然可以保持信号连接？实际上，极细同轴线能够实现高频弯折，依靠的是导体、绝缘层、屏蔽结构、外被材料以及线束整体弯折设计之间的协同作用，而不是单纯依靠某一种材料。在线缆反复弯折过程中，真正需要控制的是导体疲劳、屏蔽层损伤、绝缘层开裂以及局部应力集中等问题。如果线缆弯曲半径过小，或者在固定点、连接器出口位置形成反复折弯，长期循环后就可能出现导体疲劳甚至断裂。因此，高可靠极细同轴线束通常需要通过合理的绞合/导体结构、柔性绝缘与屏蔽材料、稳定的端接工艺以及合理的弯折路径来降低应力集中。尤其是在笔记本转轴这类动态区域，不能只看线缆本身是否“能弯”，还必须关注连接器出口处的应力释放、线束长度余量、动态弯曲半径和实际运动轨迹。需要特别说明的是，“弯折上万次”属于一种典型的应用可靠性要求或设计目标，具体产品能够达到多少次弯折寿命，应以实际线材结构、弯折半径、弯折角度、速度、负载以及客户验证条件为准，不能仅依据某一个连接器型号直接推定。对于替代线束供应商而言，真正有价值的能力，是能够把极细同轴线的柔韧性、机械寿命与高速信号传输性能同时控制好。

三、选型和兼容与替代方案参考及建议：不要只按20Pin寻找“同针数产品”

针对 I-PEX 83015-100B-01-D 的兼容替代开发，建议工程师和采购人员建立“连接器—线材—线位—尺寸—性能”五个维度的确认机制。首先，线材端连接器需要重点核对 20373-R20T-06 的接口结构及20Pin配置，并确认替代连接器与设备端对应的CABLINE-SS接口能够可靠配合；其次，线束需要保持 1-1线位定义，避免因线序不同造成设备信号错位；再次，应根据原产品实际使用条件确认极细同轴线规格、阻抗、长度、屏蔽结构以及出线方向，尤其对于高速显示、摄像头和AI视觉设备，应重点验证信号完整性，而不能仅通过机械插合判断替代是否成功。对于采购人员来说，如果原厂料号存在交期、价格或供应稳定性方面的压力，可以优先寻找具备同等连接器匹配能力、极细同轴线加工能力和批量一致性控制能力的厂家进行国产兼容替代。我们公司可提供：I-PEX 83015-100B-01-D兼容替代线束方案，可围绕20Pin极细同轴线束、20373-R20T-06线材端连接器以及1-1线位定义进行对应开发，为客户提供从线材选型、端接加工到成品线束交付的兼容替代解决方案。对于需要导入替代供应商的项目，建议工程师在样品阶段同步验证插拔配合、尺寸、线序、导通、绝缘、耐压、阻抗/高速信号性能以及动态弯折可靠性，再根据验证结果推进小批量和量产导入。

四、从“型号替代”走向“可靠性替代”，才是真正有价值的极细同轴线束方案

I-PEX 83015-100B-01-D 所对应的20Pin极细同轴线束方案，核心并不仅仅是“20Pin+连接器”，而是小型化连接器、极细同轴线材、20373-R20T-06线材端连接器、1-1线位定义以及整体线束加工工艺的综合匹配。对于工程师来说，可靠的替代方案必须同时满足机械兼容、电气性能、信号完整性和动态弯折可靠性；对于采购人员来说，则需要进一步考察供应商的产品一致性、批量生产能力、交付能力以及持续替代能力。尤其在笔记本电脑、显示模组、工业视觉、AI视觉和其他高密度电子设备中，极细同轴线束正在成为连接器小型化与高速信号传输的重要组成部分。通过合理的材料结构、端接工艺和弯折设计，极细同轴线束才能在有限空间内兼顾柔韧性、可靠性与高速传输能力。我们公司可提供 I-PEX 83015-100B-01-D 兼容替代线束方案，针对客户具体设备和应用条件进行样品开发与参数匹配，帮助工程师降低替代设计难度，也为采购端提供更加灵活的极细同轴线束供应选择。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
