一、I-PEX 83032-100B-01-D：26PIN、44AWG、200mm极细同轴线束

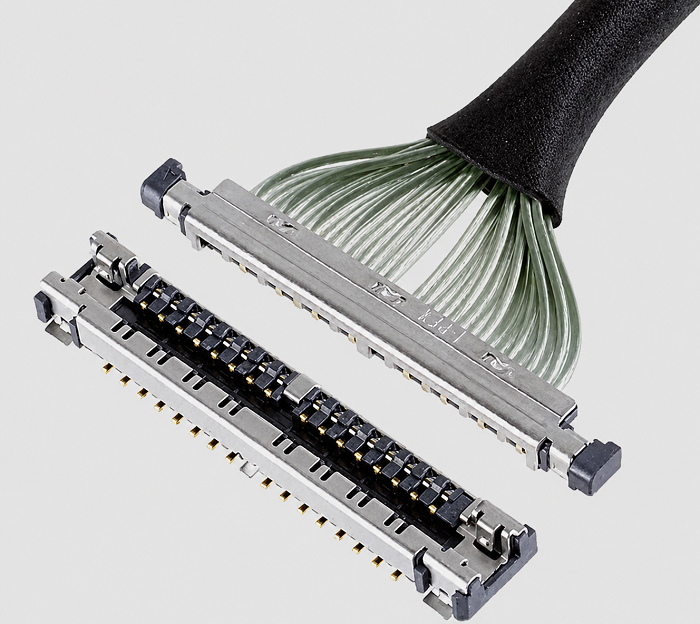

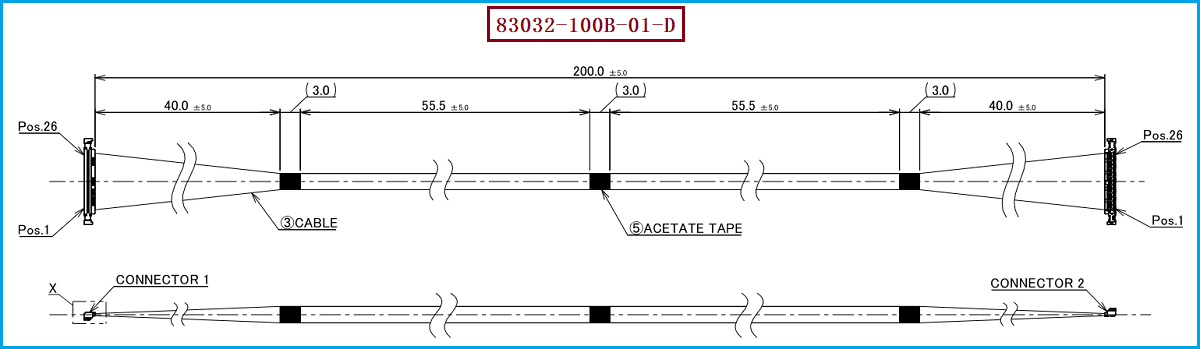

在手机、平板、摄像头、显示模组、AR/VR设备以及工业视觉设备中，MIPI高速接口已经成为摄像头和显示数据传输的重要连接方式。随着设备内部空间不断压缩，传统线缆越来越难以兼顾高速传输、信号完整性和小型化，因此采用Micro-Coaxial Cable（极细同轴线）配合微型连接器的线束方案越来越受到工程师关注。本次介绍的 I-PEX 83032-100B-01-D，属于I-PEX CABLINE®-UA II系列26PIN极细同轴线束，官方型号资料明确对应 26PIN、Micro-Coaxial 44AWG、L=200mm、1-1结构。其线材端使用的连接器型号为 20497-026T-30，属于CABLINE-UA II 26PIN Plug Housing；该连接器采用 0.3mm Contact Pitch、Vertical（Right Angle）结构，Mated Height为 1.27 ±0.1mm。CABLINE-UA II官方资料同时显示，该系列支持26、32、40、50PIN，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，定位于空间受限、高密度及高速信号连接应用。

二、MIPI D-PHY和C-PHY选型有什么区别？首先要看“通道结构”而不是单纯看AWG

对于工程师来说，MIPI D-PHY和C-PHY虽然都可以用于摄像头、显示等高速数据传输，但其物理层信号组织方式不同，因此极细同轴线束的选型思路也不能完全相同。D-PHY采用两线差分Lane，并通常使用独立的Forwarded Clock Lane；C-PHY则采用三线组成一个Trio，并将时钟嵌入数据，通过三相符号编码进行传输。MIPI官方资料明确说明，D-PHY是基于2-wire差分Lane的同步接口，而C-PHY使用3-wire Trio并采用Embedded Clock，因此两种PHY在通道数量、信号映射、时序及高速电气特性方面存在明显区别。 对极细同轴线束而言，这意味着工程师不能简单认为“都是MIPI，所以同样的44AWG线束就可以直接通用”。采用D-PHY时，应重点确认每一组差分信号及Clock Lane的布线、阻抗一致性、Lane之间的Skew以及插损和回损；采用C-PHY时，则需要重点关注每个Trio内部三根线之间的匹配关系、幅度/相位一致性以及高速编码对应的信号完整性。MIPI官方资料还指出，D-PHY和C-PHY虽然存在较多共性，例如通道模型和部分电气特性具有相似性，但高速数据编码方式和高速时序要求并不相同。 因此，在选择极细同轴线束时，真正应该匹配的是“PHY类型 + Lane/Trio数量 + 传输速率 + 线长 + 连接器 + 线材电气性能”，而不能只看Pin数量和AWG。

三、选型和兼容与替代方案参考及建议：44AWG只是起点，高速MIPI更应该关注SI验证

对于使用 I-PEX 83032-100B-01-D的研发和采购人员，如果目标应用是MIPI CSI-2或DSI-2，建议在替代线束导入时首先确认原设计采用的是D-PHY还是C-PHY，然后再确定所需要的信号通道数量和线束结构。83032本身是 26PIN、44AWG、200mm、1-1结构，配套线材端连接器为 20497-026T-30，连接器Pitch为 0.3mm；I-PEX官方产品页还将83031、83032、83033分别列为26PIN、44AWG、100/200/300mm的1-1结构样品，因此83032可以理解为该系列的200mm版本。 对替代产品而言，工程端应重点确认连接器机械尺寸及Pin位、44AWG Micro-Coaxial线材、200mm长度、1-1端接结构，同时根据实际MIPI PHY和速率进行插损、回损、串扰、阻抗一致性以及Lane/Trio间匹配验证。尤其需要注意，I-PEX官方对CABLINE-UA II给出的5 Gbps/lane NRZ属于Reference Only，并列出的应用标准包括USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3、eDP以及MIPI standards，因此不能仅凭连接器系列的参考速率直接宣称某一条替代线束在所有MIPI D-PHY/C-PHY系统中均达到特定速率。 对采购人员而言，建议将“连接器型号、Pin数、Pitch、AWG、线长、端接结构以及高速SI测试结果”作为供应商替代导入的重要依据。我们公司可提供：I-PEX 83032-100B-01-D兼容替代线束方案，可围绕 20497-026T-30、26PIN、0.3mm Pitch、44AWG Micro-Coaxial Cable、200mm、1-1结构进行兼容开发与生产制造，并可根据客户实际MIPI高速信号应用要求进行针对性的线材与线束方案匹配。

四、从D-PHY到C-PHY：极细同轴线束的核心价值是“小型化+高速+可验证”

MIPI应用中的极细同轴线束选型，最终目的并不是简单寻找一条“足够细”的线，而是在有限空间内建立一条能够满足高速信号完整性要求的稳定互连通道。MIPI官方资料显示，D-PHY和C-PHY都面向摄像头、显示器及其他传感器的高速低功耗连接，其中D-PHY采用差分数据Lane及Clock机制，而C-PHY通过三线Trio和嵌入式时钟提高单位互连资源的传输效率；随着速率提升，线束的阻抗、插损、回损、串扰、线间匹配以及连接器端接质量都会越来越重要。 CABLINE-UA II本身采用0.3mm Pitch、Vertical Right Angle结构，官方还给出了采用约0.29mm外径同轴线制作的26PIN线束可穿过约Φ2.65mm内径转轴或软管的参考案例，体现出该系列在狭小空间布线方面的优势。 对于需要寻找国产替代、第二供应商或定制化线束方案的客户，我们公司专注于极细同轴线束生产制造，可提供I-PEX 83032-100B-01-D兼容替代线束方案，并可围绕客户的MIPI D-PHY、C-PHY实际应用环境，对线材规格、长度、连接器及高速信号性能进行针对性匹配。

五，总结

I-PEX 83032-100B-01-D是一款CABLINE-UA II系列 26PIN、44AWG、200mm、1-1结构的极细同轴线束，线材端配套连接器型号为 20497-026T-30，连接器采用 0.3mm Pitch。对于MIPI应用而言，D-PHY与C-PHY最大的区别并不是简单的“线粗或线细”，而是其物理层通道组织方式不同：D-PHY以差分Lane及Clock为核心，C-PHY则以三线Trio和Embedded Clock为核心，因此极细同轴线束选型必须结合PHY类型、通道数量、速率、线长、阻抗及高速SI性能综合判断。 对研发工程师而言，应优先关注实际链路的信号完整性；对采购人员而言，则应重点核对型号、连接器、Pin数、44AWG线材、200mm长度、1-1结构以及供应商验证能力。我们公司可提供I-PEX 83032-100B-01-D兼容替代极细同轴线束方案，为客户提供国产替代、第二供应商及定制化线束开发选择。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
