一、极细同轴线束结构全解析：从线材到连接器，每个环节都决定最终性能

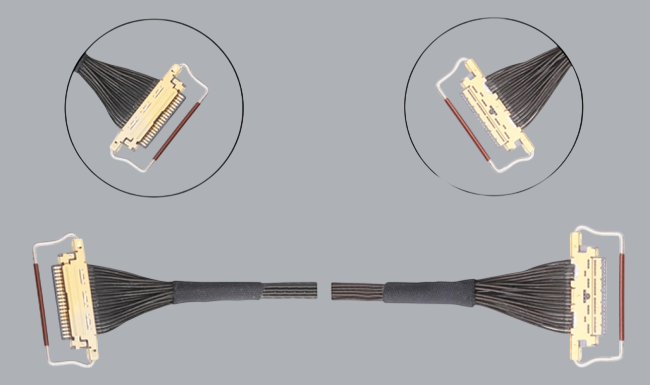

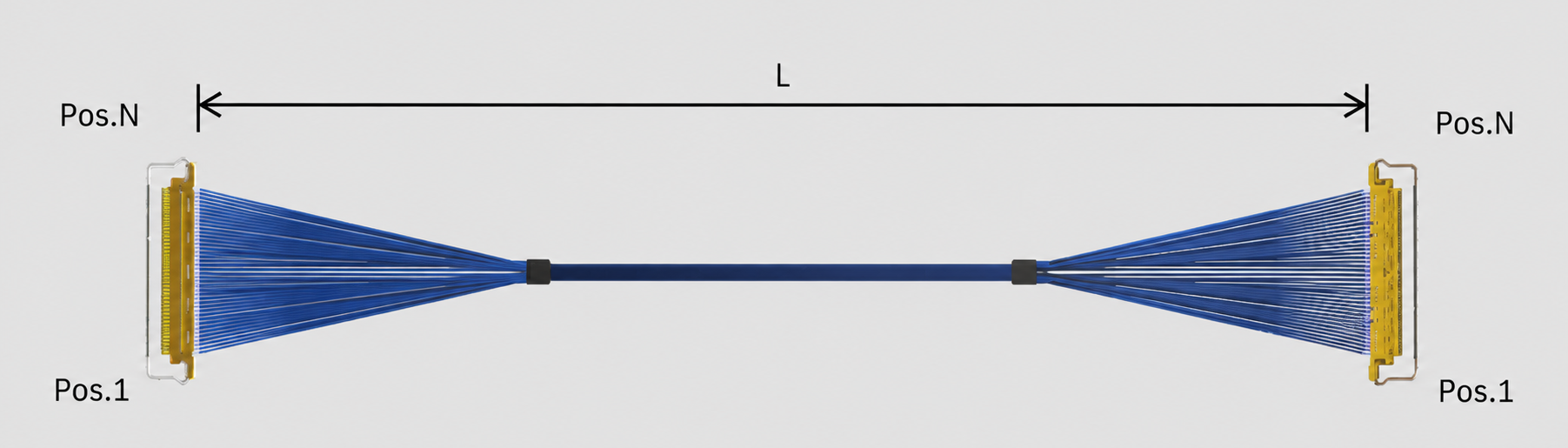

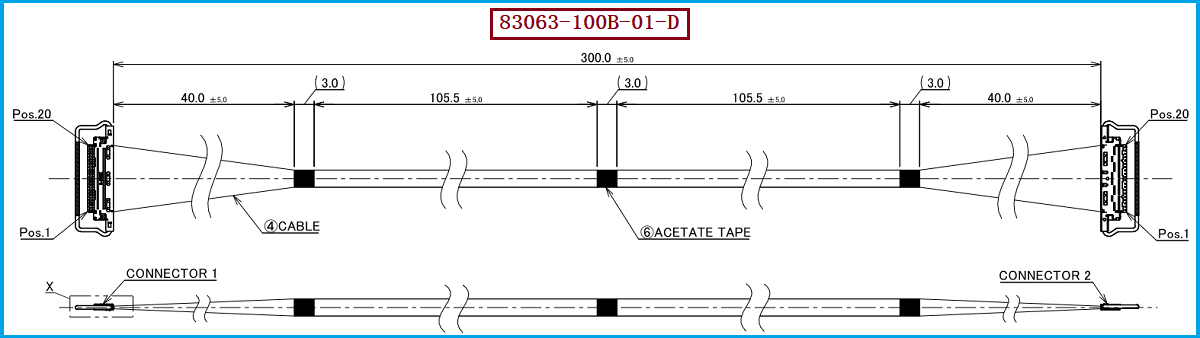

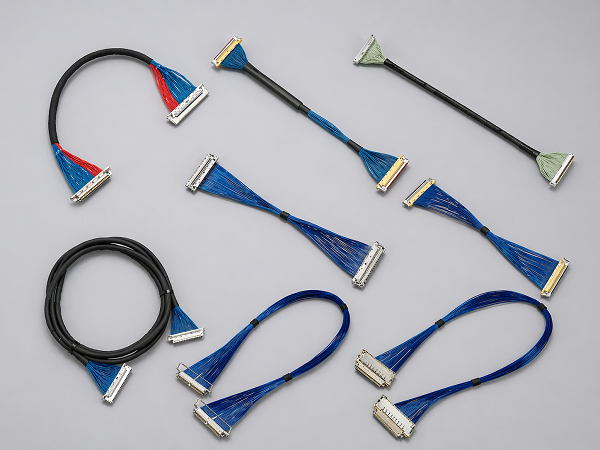

所谓极细同轴线束，并不是简单地把普通线材做得更细，而是将多根微型同轴电缆按照特定Pin位、长度和连接器结构进行精密组装，使其在有限空间内同时满足高速信号传输、阻抗控制、空间布线和可靠连接等要求。以本次分析的I-PEX 83063-100B-01-D为例，其工程图定义为CABLINE-VS 20P HARNESS，采用20根40AWG、50Ω Micro-Coaxial Cable，线材颜色为蓝色，标称线长300.0±5.0mm，两端采用1-1直通线位关系。线束两端的核心连接器为20454-220T，同时配合Shell、Pull Bar、UV Glue及黑色Acetate Tape等结构完成端部固定与保护。也就是说，一条完整的极细同轴线束实际上是由“极细同轴线材＋连接器＋端接结构＋固定/保护材料＋精密加工工艺”共同组成的系统产品，而不是单纯的连接线。CABLINE-VS连接器本身采用0.5mm Pitch、水平对插、1.0±0.1mm Mated Height及机械锁扣结构，适合高密度、小型化电子设备内部连接。

二、I-PEX 83063-100B-01-D：20Pin、40AWG、300mm，工程替代需要关注完整参数

从工程师角度看，I-PEX 83063-100B-01-D的识别不能只看料号，而需要同时锁定连接器、线材、长度及Pin位关系。该产品使用20454-220T作为线材端连接器，适配的线材规格为40AWG Micro-Coaxial Cable，共20根，单根阻抗为50Ω，整条线束长度为300.0±5.0mm，并采用1-1 Pin Assignment，即1→1、2→2，一直到20→20的直通关系。工程图还明确给出了30V额定电压、AC250V耐压、2.0mA Max.漏电流、50MΩ Min.绝缘电阻（DC100V）以及线束80℃ Max.工作温度等要求。需要特别注意的是，CABLINE-VS系列资料中的-40℃～+85℃是连接器系列层面的工作温度，而具体83063 Harness工程图给出的线束工作温度为80℃ Max.，实际替代制造时应优先依据具体Harness图纸要求进行控制。I-PEX官方页面同时将83061、83062、83063分别对应100mm、200mm、300mm的20Pin/40AWG/1-1线束，因此83063的300mm长度和1-1结构都是重要的产品识别条件。

三、选型和兼容与替代方案参考及建议：不能只看“能插”，更要看“是否完全匹配”

对于工程部门正在进行的国产替代、第二供应商导入或旧料号替换，建议以I-PEX 83063-100B-01-D原始规格为基准，对20454-220T连接器、20Pin/0.5mm接口体系、40AWG Micro-Coaxial Cable、50Ω阻抗、300mm长度以及1-1线位关系进行逐项确认。尤其需要注意，I-PEX CABLINE-VS还有20Pin、40AWG、300mm的82909-100B-02-D，但它属于1-N结构，并不是83063的1-1结构，因此不能因为Pin数、线径和长度相同就直接视为可互换产品。 从采购角度来看，替代方案除了关注单价，还应关注连接器供应稳定性、40AWG极细同轴线材一致性、端接良率、线长公差、Pin位一致性及批量交付能力；从工程角度，则应进一步验证实际设备中的插合、装配空间及信号传输表现。我们公司可提供：I-PEX 83063-100B-01-D兼容替代线束方案，可根据客户图纸、样品及实际应用需求，对20454-220T配套结构、40AWG极细同轴线、20Pin线位、300mm长度及端部工艺进行匹配开发，为工程验证、第二供应商导入及批量采购提供极细同轴线束制造方案。

四、从“线材很细”到“系统级精密连接”，极细同轴线束的核心价值在于整体一致性

对于笔记本电脑、显示模组、高速摄像、工业视觉及其他空间受限的电子设备而言，极细同轴线束的价值在于能够将高密度布线、小型化结构与高速信号连接结合起来。CABLINE-VS系列官方资料显示，其采用0.5mm Pitch、水平对插和机械锁扣结构，并支持AWG36～AWG44 Micro-Coaxial Cable，其中AWG40对应0.3A/contact的系列额定电流；其32Gbps/lane属于特定测试条件下的参考传输性能，并不能直接等同于每一款具体Harness的保证速率。 因此，对于83063-100B-01-D这样的产品，真正决定替代方案能否稳定应用的，并不是单独某一个参数，而是40AWG线材、50Ω结构、20454-220T连接器、20Pin/1-1线位、300mm长度、端接工艺及批量制造一致性的整体匹配。我们公司专注于极细同轴线束的生产制造，可针对I-PEX同类产品提供兼容替代及定制化制造服务，帮助客户在保证工程适配的基础上增加供应渠道、优化采购成本并提升供应链灵活性。

五，总结

I-PEX 83063-100B-01-D是一款典型的20Pin、40AWG、50Ω、300mm、1-1结构的CABLINE-VS极细同轴线束。其核心组合可以概括为：83063-100B-01-D＋20454-220T＋20Pin/0.5mm＋40AWG Micro-Coaxial＋300mm＋1-1。对于工程师而言，替代开发的关键是保证结构、Pin位、线材和端接工艺的一致性；对于采购人员而言，则需要进一步关注供应稳定性、批量一致性和成本优化。我们公司可提供I-PEX 83063-100B-01-D兼容替代线束方案，可为客户提供从样品匹配、工程验证到批量制造的极细同轴线束解决方案。
