一、I-PEX 82884-100B-02-D产品解析：20Pin极细同轴线束，面向高密度高速连接应用

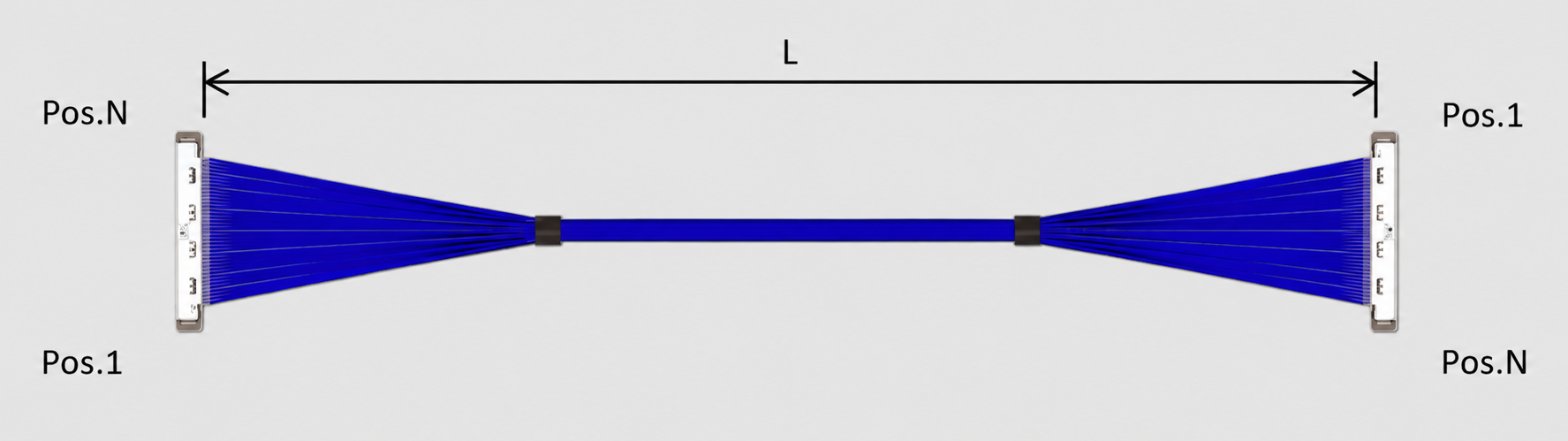

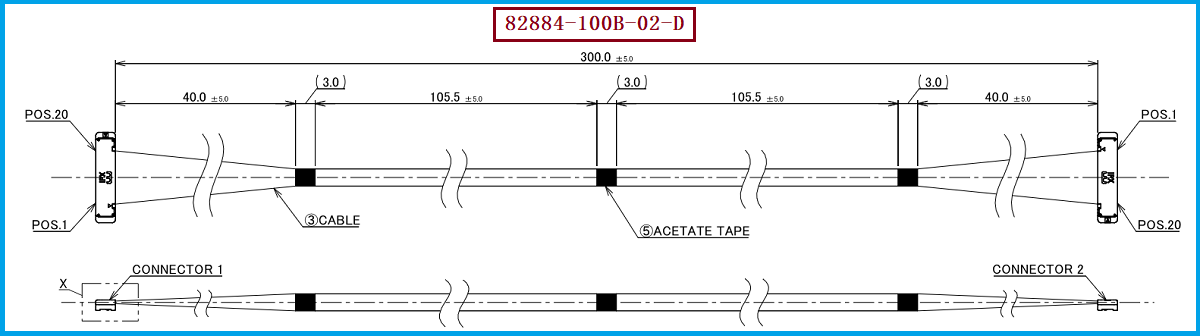

I-PEX CABLINE®-SS 20P Harness 82884对应的完整极细同轴线束料号为 82884-100B-02-D。根据原厂2D图纸，该线束采用20路Micro-Coaxial Cable（极细同轴线），标准线材规格为AWG #40、50Ω、Blue，成品线束总长度为300±5mm。线束两端连接器出线区域及中间线缆区域均按照原厂图纸尺寸进行整理，并采用Acetate Tape（醋酸布胶带）进行线束固定。其Pin Assignment采用典型的1-N线序，即Connector 1的20 Pin对应Connector 2的1 Pin、Connector 1的19 Pin对应Connector 2的2 Pin，并依次对应。连接器组件采用CABLINE®-SS平台，主要包含20373-R20T-06 Housing Ass'y、2182-020-03 Metal Cover，对应板端连接器为20374-R20E-31。同时，原厂资料标注耐电压为AC 250V、漏电流2.0mA以下，绝缘电阻在DC 100V条件下达到50MΩ以上，工作温度最高80℃。因此，在进行该型号线束采购或国产替代时，不能只确认“20Pin、300mm”两个参数，而应完整确认82884-100B-02-D、20Pin、40AWG、50Ω、1-N线序、连接器型号、端部结构及线束尺寸等关键规格。

二、极细同轴线的内部结构：从“单根线”理解高速线束性能

极细同轴线虽然外径非常小，但其内部并非简单的一根金属导线，而是由中心导体、绝缘介质层、屏蔽层和外部护套等结构组成。中心导体负责高速电信号传输，绝缘介质层用于保持稳定的电气间距，外围屏蔽层承担电磁屏蔽及信号回流相关功能，外部护套则提供必要的机械保护。对于82884-100B-02-D所采用的40AWG、50Ω Micro-Coaxial Cable而言，各层的尺寸、材料及同轴结构一致性会直接影响特性阻抗、插入损耗、回波损耗、串扰以及EMI性能。因此，在进行兼容替代开发时，不能单纯追求“线径相同”，而应同时关注极细同轴线的内部结构、阻抗控制和端接工艺。CABLINE®-SS连接器采用小型化设计，支持Micro-Coaxial Cable，并覆盖包括AWG36、AWG38、AWG40及AWG42在内的多种极细同轴线规格，因此20373-R20T-06与40AWG极细同轴线具有明确的应用匹配基础。对于工程师和采购人员而言，选择替代产品时，应要求供应商同时确认AWG规格、50Ω阻抗、连接器端接方式、线序及成品电气测试结果，避免出现机械兼容但高速信号性能不一致的问题。

三、82884-100B-02-D选型与兼容替代：重点确认料号、连接器、线材及线序

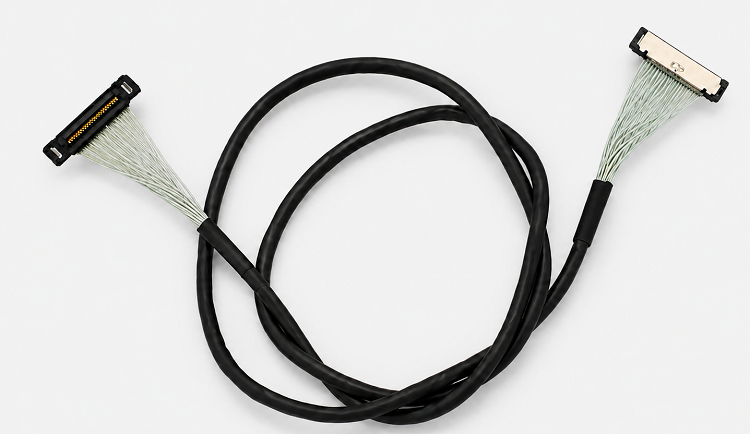

针对需要替换I-PEX 82884-100B-02-D的客户，如果设备原设计采用CABLINE®-SS 20Pin极细同轴连接方案，建议按照“Pin数＋线序＋线材规格＋长度＋连接器＋端部结构”逐项确认。该型号核心规格为20Pin、40AWG、50Ω、300mm、1-N线序，线束端连接器采用20373-R20T-06，配套Metal Cover为2182-020-03，对接板端连接器为20374-R20E-31。需要特别注意的是，同属于CABLINE®-SS 20Pin系列的不同Harness，其线束长度、端部尺寸、线序及加工方式可能存在差异，因此不能仅依据“CABLINE-SS 20Pin”进行直接替代。尤其在实际BOM替换过程中，应以完整料号82884-100B-02-D为基准进行尺寸、连接器、线序和电气性能核对。我们公司可提供I-PEX 82884-100B-02-D兼容替代极细同轴线束方案，可根据客户原厂样品、图纸或技术参数，对20Pin、40AWG、50Ω、300mm及原产品线序和端部结构进行匹配开发，为客户进行BOM替代、国产化验证及第二供应商开发提供支持。

四、如何判断40AWG极细同轴线束的高速传输性能：不能只看外观和线径

对于40AWG极细同轴线束而言，线材越细，对制造工艺、尺寸控制及端接一致性的要求通常越高。在高速信号应用中，工程师除了关注线径和长度，还需要重点评估特性阻抗、插入损耗、回波损耗、串扰以及屏蔽性能。其中，50Ω阻抗控制是高速信号传输的重要基础；插入损耗则可以反映信号经过线束后的能量衰减情况，通常随着频率升高而增加，如果线材结构、导体尺寸、屏蔽结构或连接器端接存在较大差异，可能造成实际测试曲线与原厂产品出现明显偏差。对于82884-100B-02-D这类20路极细同轴线束，还需要关注多通道之间的一致性，避免因不同通道的阻抗、长度或端接状态差异而产生信号时序偏差。因此，在国产兼容替代过程中，建议通过尺寸检测、导通测试、耐压测试、绝缘电阻测试以及高速信号相关测试对成品进行验证，从而不仅实现连接器“装得上”，还要确保线束在实际高速应用环境下具备稳定的电气性能。

五、总结

综合来看，I-PEX 82884-100B-02-D是一款典型的CABLINE®-SS 20Pin极细同轴线束，其核心规格可以概括为20Pin＋40AWG＋50Ω＋300mm＋1-N线序，采用小型化CABLINE®-SS连接器平台，适用于对空间、连接密度及高速信号传输具有要求的电子设备。对于工程师而言，进行替代开发时，应重点保证连接器机械尺寸、Pin Assignment、线材结构、特性阻抗、线束长度以及端部加工结构的一致性；对于采购人员，则建议以完整料号82884-100B-02-D作为询价和供应商确认依据，同时锁定20373-R20T-06连接器、40AWG/50Ω极细同轴线及对应线序，避免仅凭Pin数量或产品外观进行替代。我们公司可提供I-PEX 82884-100B-02-D兼容替代极细同轴线束的生产制造服务，可围绕原厂产品进行样品打样、规格匹配、国产化验证及批量生产，为客户提供稳定的极细同轴线束国产替代方案。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
