一、工程师为什么越来越重视极细同轴线束？

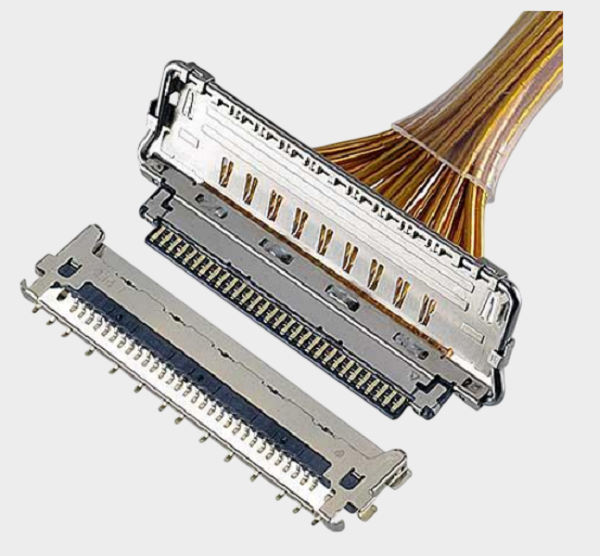

随着笔记本电脑、平板设备、工业视觉、AI视觉模组及其他高密度电子设备持续向轻薄化、小型化和高速化发展，传统线缆在空间占用、布线灵活性以及高速信号传输方面逐渐面临更多限制。极细同轴线束凭借较小的线径、较高的布线密度以及良好的信号隔离能力，可以在有限空间内完成多路高速信号连接，因此越来越受到硬件工程师和结构工程师的关注。以I-PEX CABLINE-VS II系列为例，其采用0.5mm间距的微型同轴连接方案，并通过全屏蔽结构和机械锁定设计满足高密度、高速信号连接需求。对于工程师而言，极细同轴线束不仅关系到连接是否可靠，也会直接影响整机内部空间利用、EMI控制以及高速信号传输稳定性，因此已经成为精密电子设备连接设计中的重要组成部分。

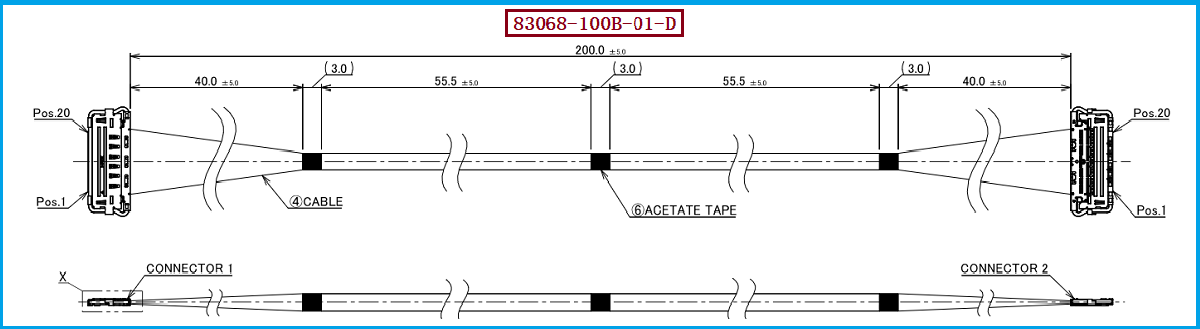

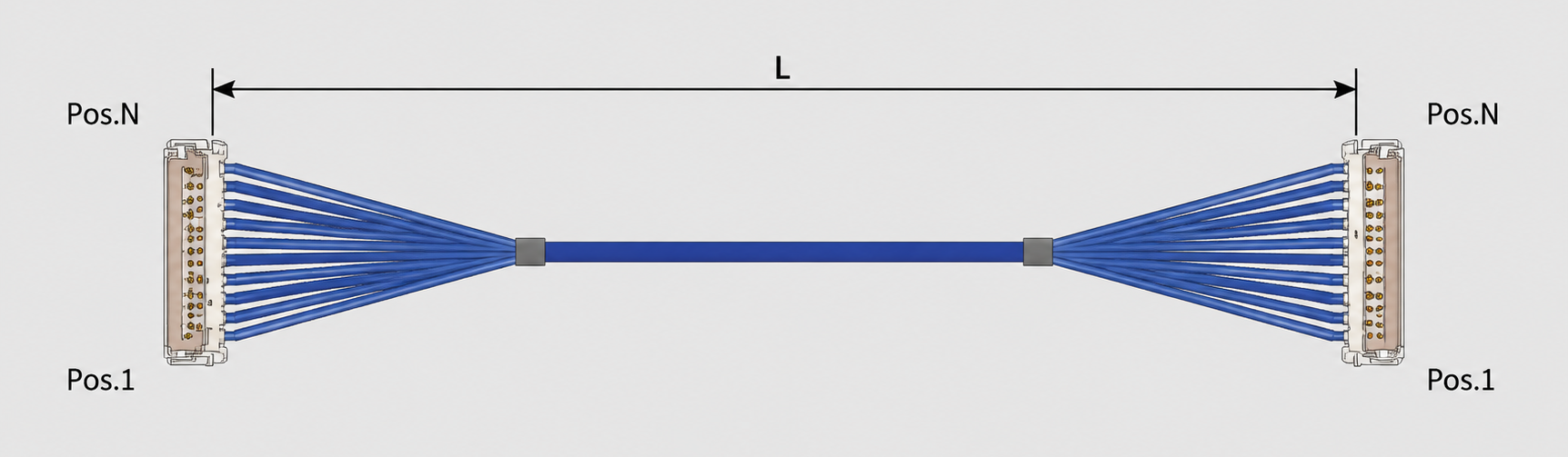

二、I-PEX 83068-100B-01-D产品解析：20Pin、200mm、40AWG、1-1线位定义

根据提供的I-PEX产品资料，83068-100B-01-D属于CABLINE-VS II 20P Harness产品，采用20Pin Micro-Coaxial极细同轴线束结构，线材规格为AWG #40、50Ω、Blue，线束总长度为200±5.0mm，两端均配置连接器，并采用1-1线位定义，即一端对应Pin 1的位置与另一端对应Pin 1的位置保持对应关系。该产品配套的连接器型号按需求指定为20874-020T-01，实际项目导入时建议工程人员根据连接器实物、图纸及整机端配套端子进一步确认。对于采购人员而言，83068-100B-01-D这类标准化极细同轴线束的关键采购参数并不只是长度，还应重点确认Pin数量、线径、阻抗、颜色、线位定义、端部结构以及连接器型号，只有这些参数同时匹配，才能降低替代线束导入后的装配和调试风险。

三、选型和兼容与替代方案参考及建议

在进行I-PEX 83068-100B-01-D兼容替代时，建议工程师首先确认20Pin数量和1-1 Pin定义是否一致，再核对AWG #40、50Ω以及约200mm的线束长度要求，同时检查两端连接器的接口形式、锁紧结构、安装方向及实际配合尺寸。CABLINE-VS II系列产品采用0.5mm Pitch微型同轴连接结构，并具有全屏蔽和机械锁定等设计特点，因此替代线束不能仅依据“20Pin、200mm”进行简单判断，还需要综合考虑高速信号完整性、屏蔽连续性、端部成型尺寸以及整机装配空间。对于批量采购项目，还建议在样品阶段进行导通、阻抗、高频插损、串扰、耐压及机械插拔等验证，再根据实际测试结果确定量产规格。我们公司可提供：I-PEX 83068-100B-01-D兼容替代线束方案，可根据客户设备结构、连接器配套要求、线长及Pin定义进行极细同轴线束开发与生产，为工程替代和采购降本提供参考方案。

四、高速设备应用中，极细同轴线束的价值不仅是“更细”

对于高速显示、工业相机、AI视觉设备以及高密度计算设备而言，线束设计的核心已经从单纯的“能不能连接”逐渐转向“能否稳定传输”。极细同轴线束内部通常由中心导体、绝缘层、屏蔽层和外部保护结构组成，通过同轴结构控制信号传输环境，并利用屏蔽层降低外部电磁干扰以及信号之间的相互影响。在线束长度达到200mm左右的应用中，线材一致性、端接质量、阻抗控制以及不同通道之间的长度一致性都会对高速信号产生影响。因此，工程师在选择83068-100B-01-D这类20Pin极细同轴线束时，需要同时关注机械尺寸与电气性能；而采购人员在寻找兼容替代产品时，也应避免仅以外观和接口尺寸作为判断依据，而应建立包括结构、电气、材料和可靠性在内的完整替代验证标准。

五、总结

综合来看，I-PEX 83068-100B-01-D具有20Pin、AWG #40、50Ω、200±5.0mm以及1-1线位定义等产品特征，适合对空间尺寸和高速信号连接要求较高的精密电子设备。随着电子产品持续向轻薄化、高速化和高集成度方向发展，极细同轴线束在节省布线空间、实现高密度连接以及改善高速信号传输环境方面的重要性将进一步提升。对于需要进行国产化、供应链优化或第二供应商开发的企业而言，在确认连接器型号、Pin定义及各项电气机械参数一致的基础上，通过样品测试和可靠性验证导入兼容替代线束，是更加稳妥的工程路径。我们可围绕I-PEX 83068-100B-01-D提供兼容替代极细同轴线束制造方案，协助客户实现稳定连接与供应链优化。
