一、连接器匹配，是极细同轴线束选型的第一道关

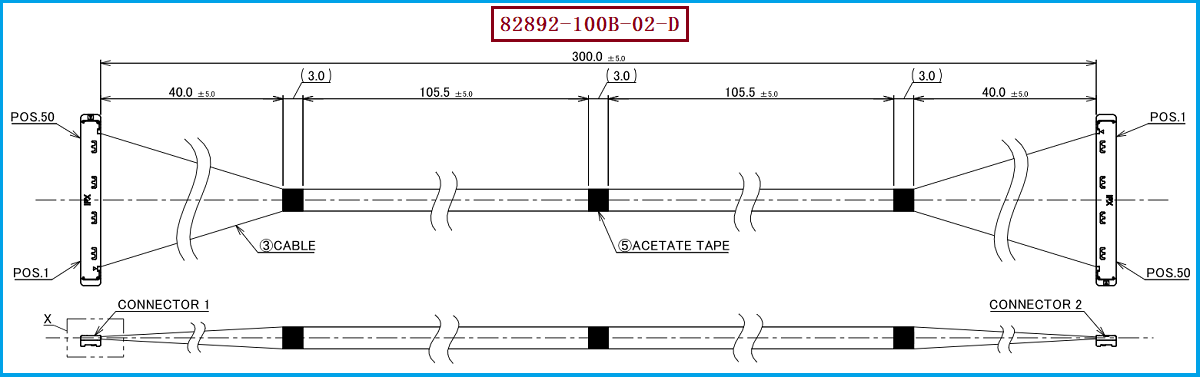

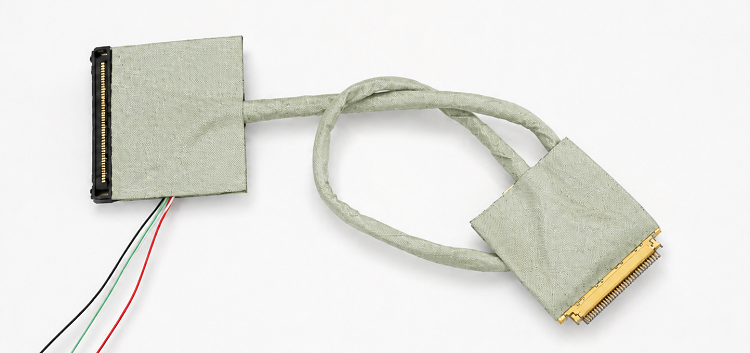

对于工程师和采购人员而言，选择极细同轴线束时，不能只看Pin数和线长，更重要的是确认线束端连接器与设备板端连接器之间是否属于同一连接器体系，并进一步核对Pin数、Pitch、安装方向、配套结构以及线材规格。本款产品对应 I-PEX 82892-100B-02-D，属于CABLINE®-SS 50PIN极细同轴线束，采用40AWG Micro-Coaxial Cable，标准长度300MM，线位定义1-N；其线材端使用的连接器型号为 20373-R50T-06。I-PEX官方资料显示，CABLINE-SS采用0.4MM Contact Pitch、Vertical（Right Angle）连接方向，支持10、14、20、30、32、35、40、50PIN等规格，其中50PIN对应的Plug Housing型号就是20373-R50T-06，板端Receptacle则对应20374-R50E-31。

二、为什么不能只按照“50PIN”判断连接器兼容？

在实际项目中，经常会出现“同样是50PIN，为什么不能直接替换”的问题。原因在于极细同轴连接器的兼容性是一个系统性参数，除了Pin数量，还需要确认0.4MM Pitch、Plug Housing型号、板端Receptacle型号、插拔方向、配合高度以及线材AWG规格等条件。CABLINE-SS官方资料明确给出其Contact Pitch为0.4MM、Mated Height为1.65±0.2MM、Depth为3MM，并且50PIN连接器的宽度可按照“5.8 + 0.4×Pin Count”这一关系进行参考；同时，Micro-Coaxial Cable可支持AWG36、AWG38、AWG40以及AWG42，其中官方特别标注AWG42存在特性阻抗不匹配情况。 因此，对于 I-PEX 82892-100B-02-D而言，50PIN + 0.4MM Pitch + 20373-R50T-06 + 40AWG + 300MM + 1-N应作为一个完整的规格组合进行确认，而不是简单将“50PIN连接器”作为唯一选型依据。对于采购人员而言，在寻找国产替代或第二供应商时，也应要求供应商明确提供连接器型号及线材规格，避免出现“Pin数相同但实际无法装配”的情况。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 82892-100B-02-D的兼容与替代，工程师首先应确认设备端板端连接器是否与20373-R50T-06 Plug Housing对应的CABLINE-SS配套结构相匹配，再确认50PIN、0.4MM Pitch、40AWG、300MM以及1-N等关键参数。I-PEX官方CABLINE-SS Harness资料明确将82892-100B-02-D定义为“50pin micro-coaxial 40AWG L=300mm 1-N”，与同系列100MM的82891、200MM的82444形成不同长度规格，因此替代产品不能仅按照连接器型号进行判断。 在实际导入时，建议研发和采购共同确认连接器结构尺寸、线材外径、线序、线长、阻抗及高速信号性能，并通过样品装配、通断测试、拉力测试以及实际系统信号验证后再进入批量采购。我们公司可提供：I-PEX 82892-100B-02-D兼容替代线束方案，可根据客户原有设计要求围绕20373-R50T-06、50PIN、40AWG、300MM、1-N等关键规格进行极细同轴线束的替代开发与制造，为客户提供国产替代、第二供应商导入及BOM成本优化方案。

四、连接器与线材协同匹配，才能真正保证替代方案可靠

极细同轴线束的连接器并不是独立存在的，连接器端子结构、线材AWG、线材外径、压接或端接工艺以及屏蔽结构共同决定最终线束的机械和电气性能。CABLINE-SS官方资料显示，该系列面向高速数据传输应用，支持最高16Gbps/lane的参考应用能力，并采用I-PEX独有的W-point接触设计，以提高Plug与Receptacle之间的接触可靠性；对于AWG40 Micro-Coaxial Cable，官方给出的电流规格为50 contacts条件下0.25A/contact。 因此，对于需要替代 I-PEX 82892-100B-02-D的工程项目，正确的思路不是单纯寻找“一个能插进去的连接器”，而是建立从连接器型号→Pin数及Pitch→40AWG线材→300MM长度→1-N线序→端接工艺→系统性能验证的完整匹配关系。I-PEX 82892-100B-02-D兼容替代线束可面向高速显示、摄像头、AR/VR、笔记本及其他高密度电子设备内部连接应用，为工程师提供规格匹配与样品验证基础，也为采购人员提供稳定的国产替代供应选择。

极细同轴线束选型时，连接器匹配不是简单的“Pin数相同即可”，而应重点确认连接器型号、Pin数量、0.4MM Pitch、配套板端结构、40AWG线材、线长及线序等关键参数。对于本款 I-PEX 82892-100B-02-D，其核心规格可概括为：50PIN、20373-R50T-06、40AWG、300MM、1-N、0.4MM Pitch。通过完整的连接器与线材匹配及实际验证，可以有效降低工程替代和批量采购过程中的兼容风险。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
