一、30Pin高密度结构，满足小型化高速设备内部连接需求

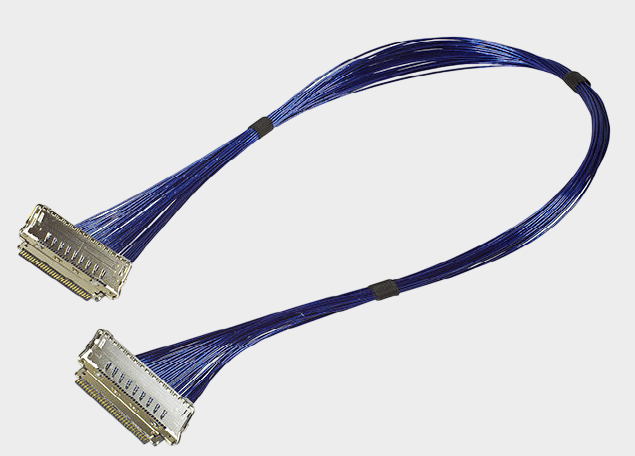

在笔记本电脑、显示模组、工业设备及其他高密度电子设备内部，传统线缆往往会受到安装空间、信号传输以及EMI屏蔽等多方面限制。I-PEX CABLINE-VS II系列采用0.5mm Contact Pitch水平对插结构，并具备ZenShield®全屏蔽及机械锁扣设计，面向高速、小型化设备内部连接应用。本次对应的 I-PEX 82693-100B-01-D 是该系列 30Pin、Micro-Coaxial Cable、40AWG、100mm、1-1线位定义的极细同轴线束产品，线材端使用的连接器型号为 20847-030T-01。需要特别说明的是，20Pin也是CABLINE-VS II系列的标准配置，因此当工程师提出“20Pin极细同轴线束适用于哪些设备”时，从系列选型角度来看，主要可考虑空间受限的笔记本电脑、显示设备、工业电子模块及高速数据连接设备；而本次82693则属于30Pin方案，更适合需要30路信号连接的具体系统。I-PEX官方资料显示，CABLINE-VS II提供20、30、40Pin配置，并支持AWG36～AWG44 Micro-Coaxial Cable。

二、40AWG极细同轴线材与1-1线位定义，更需要关注工程匹配

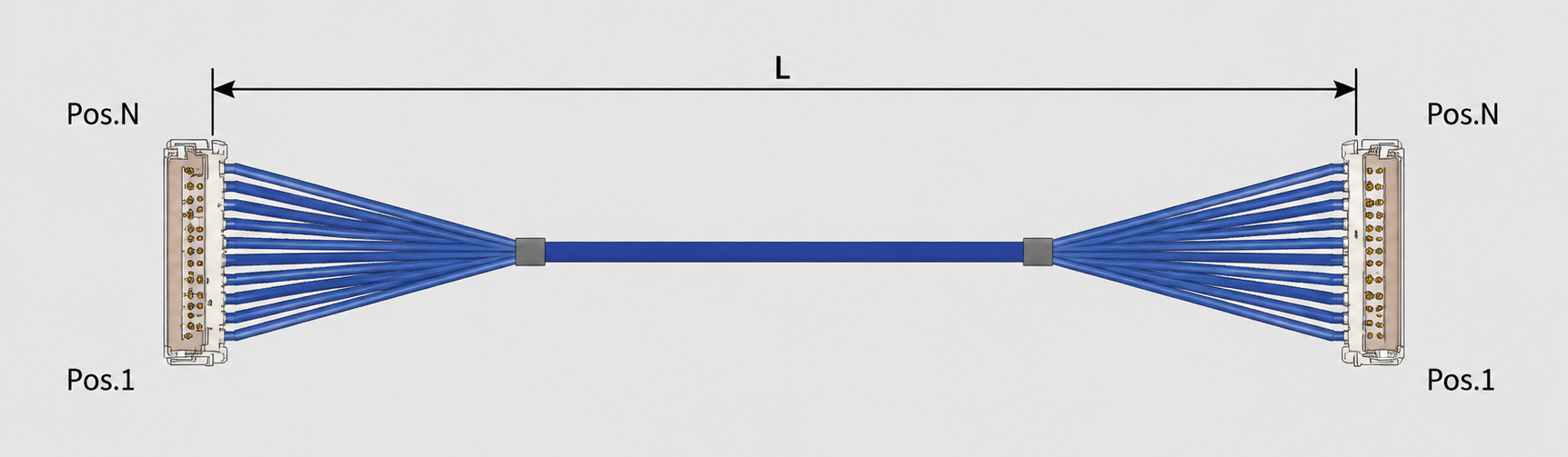

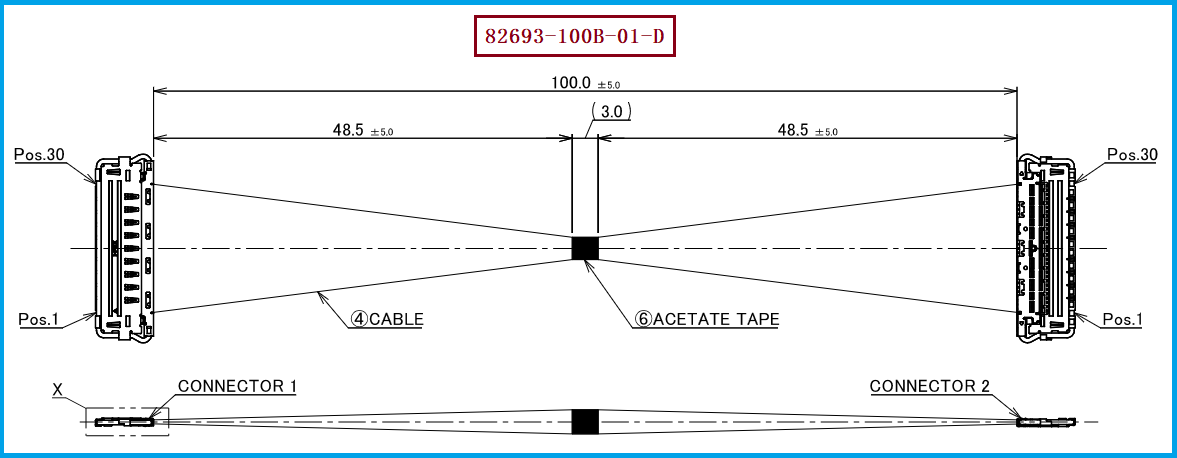

对于工程师而言，选择极细同轴线束不能只看Pin数量，还需要同时确认线材规格、长度、连接器以及两端Pin Mapping。本型号 I-PEX 82693-100B-01-D采用40AWG Micro-Coaxial Cable，标准长度为100mm，最关键的线位特征为 1-1，即两端对应Pin位按照1-1方式连接；其配套30Pin Plug Housing为 20847-030T-01。I-PEX官方CABLINE-VS II资料显示，该系列0.5mm间距、水平对插、插合高度约0.95±0.25mm，并支持AWG40线材，系列资料给出的AWG40电流参数为0.3A/contact；同时，官方将PCIe Gen5、USB4、DisplayPort等作为高速传输应用参考，但这些高速指标属于系列产品的参考信息，实际项目仍需根据具体线材、PCB、连接器、Pin Assignment和系统设计进行SI验证。 对采购人员来说，询价时建议明确写清 82693-100B-01-D、30Pin、40AWG、100mm、1-1、20847-030T-01等关键条件，避免供应商仅按照“30Pin极细同轴线”报价而造成规格偏差。

三、选型和兼容与替代方案参考及建议：不能只按Pin数寻找替代品

在进行82693-100B-01-D兼容替代时，工程师和采购人员需要特别注意：CABLINE-VS II系列虽然同时存在20Pin、30Pin和40Pin产品，但不同Pin数量、不同长度以及不同线位定义对应不同Harness料号。例如官方资料中，30Pin / 40AWG / 100mm / 1-N为82188，而30Pin / 40AWG / 100mm / 1-1则为 82693-100B-01-D；因此即使两款产品Pin数量和线径相同，1-N与1-1的线位定义不同，也不能直接视为完全相同产品。 在实际替代开发中，应重点确认连接器型号、线材阻抗及结构、AWG、总长度、Pin Assignment、端接工艺、屏蔽结构以及最终设备装配状态。我们公司可提供：I-PEX 82693-100B-01-D兼容替代线束方案，可根据客户提供的图纸、样品或技术规格，对30Pin / 40AWG / 100mm / 1-1极细同轴线束进行工程评估、样品打样及批量生产，为工程项目提供兼容替代及第二供应来源选择。

四、从工程验证到批量采购，选择稳定的极细同轴线束供应商

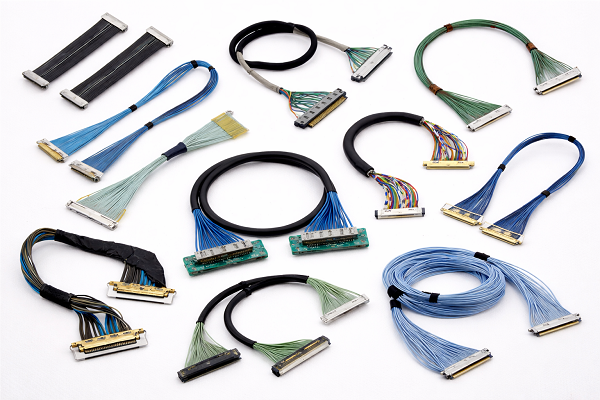

对于极细同轴线束而言，真正影响项目导入的不只是产品能否“插得上”，还包括端接一致性、线位准确性、线材损伤控制、屏蔽连续性以及批量生产稳定性。CABLINE-VS II系列本身采用全屏蔽结构和机械锁扣，并针对高速数据传输进行了产品设计；官方资料还列出了PCIe Gen5 32 GT/s/lane等高速应用参考。 因此，在采购 I-PEX 82693-100B-01-D兼容产品时，建议工程端优先进行样品装配、导通及绝缘检查，并根据实际高速应用进行信号完整性验证；采购端则应从线材、连接器、加工工艺、检测能力、批量良率和交付稳定性等方面综合评估供应商，而不能单纯比较单条价格。我们公司专注于极细同轴线束生产制造，可围绕客户实际应用需求提供兼容替代、样品验证和批量制造服务，帮助客户降低单一供应来源带来的采购风险。

五，总结

 I-PEX 82693-100B-01-D是一款CABLINE-VS II系列30Pin极细同轴线束，核心规格为30Pin、40AWG、100mm、1-1线位定义，并采用20847-030T-01连接器。对于工程师而言，选型时应重点确认Pin数量、AWG、长度和Pin Assignment；对于采购人员而言，则应关注供应商的加工能力、产品一致性及批量交付能力。需要20Pin方案时，也可以将CABLINE-VS II系列20Pin型号作为独立选型方向，但不能将20Pin产品与本次82693-100B-01-D直接混用。我们公司可提供 I-PEX 82693-100B-01-D兼容替代线束方案，以实际图纸、样品和双方确认的技术规格作为最终产品依据，不代表与I-PEX存在品牌授权或官方关联。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
