一、82656-100B-02-D：34PIN、46AWG极细同轴线束，兼顾高密度与小型化布局

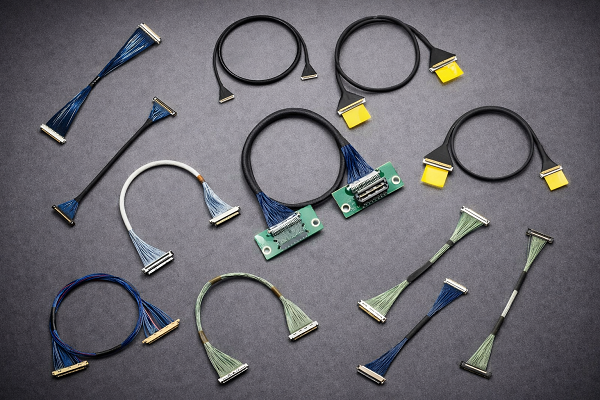

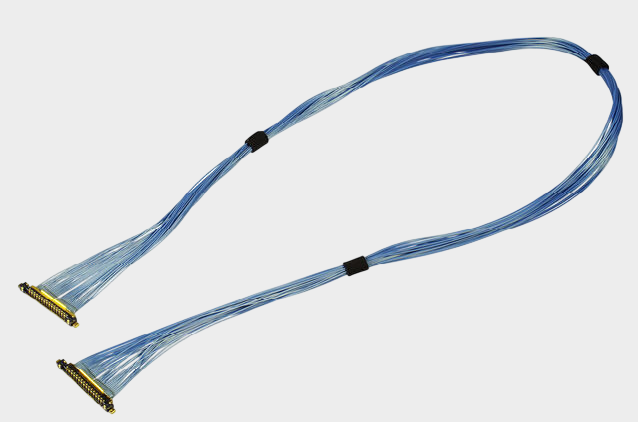

在笔记本电脑、平板电脑、显示模组、VR/AR设备及其他空间受限的电子产品中，内部高速信号连接越来越依赖高密度、低空间占用的极细同轴线束。I-PEX CABLINE®-UX II系列采用0.25mm Contact Pitch、Vertical（Right Angle）垂直插拔结构，配合高度约1.04mm，并提供30、34、40、50PIN规格，适合对空间、布线及高速信号传输均有较高要求的设备。 本次产品对应的I-PEX料号为82656-100B-02-D，属于34PIN Micro-Coaxial Harness，采用46AWG极细同轴线，长度200mm，1-N结构；线材端配套连接器型号为20532-034T-02-1。对于工程师而言，这类产品的价值不仅在于“线很细”，更在于能够在有限空间内完成多通道信号连接，同时保持合理的机械柔性与布线能力；对于采购人员而言，则应重点关注料号、PIN数、AWG、线长、端接连接器及线束结构是否与原设计一致，避免仅凭外观或“34PIN极细同轴线”进行替换。I-PEX官方资料同时给出了CABLINE-UX II系列5Gbps/lane NRZ的参考传输速度，但该数据属于系列参考值，实际系统性能仍需结合具体线材、连接器、PCB及整机链路进行验证。

二、极细同轴线束高速传输中的常见失效模式：不仅是线材问题，更是完整链路问题

高速信号应用中，极细同轴线束的失效通常并非单一原因造成，而可能表现为插损增加、回波损耗恶化、串扰增大、阻抗不连续、信号抖动或误码率上升等问题。对于82656-100B-02-D这类46AWG极细同轴线束，首先需要关注线材本身的阻抗一致性及传输损耗，其次是端接区域——如果剥线、露铜、压接、焊接或屏蔽层处理不一致，就可能在线缆与连接器过渡位置形成阻抗突变；同时，过度弯折、反复折叠、局部挤压以及靠近转轴位置的不合理受力，也可能长期影响极细同轴线的电气与机械稳定性。此外，连接器没有完全插合、端子接触异常、屏蔽路径不连续以及装配公差累积，同样可能造成高速链路性能下降。CABLINE-UX II采用Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB的多点接地路径，有利于系统EMC设计，但官方同时明确其Full EMI Shielding（ZenShield®）标记为“No”，因此实际项目不能简单把连接器本身视作完整EMI屏蔽方案，而应从线材、端接、连接器、PCB和整机结构进行整体设计。 对工程师来说，高速线束替代的核心不是“能不能接上”，而是替代后能否保持信号完整性、机械可靠性和批量一致性。

三、选型和兼容与替代方案参考及建议：从“料号替换”转向“规格完整匹配”

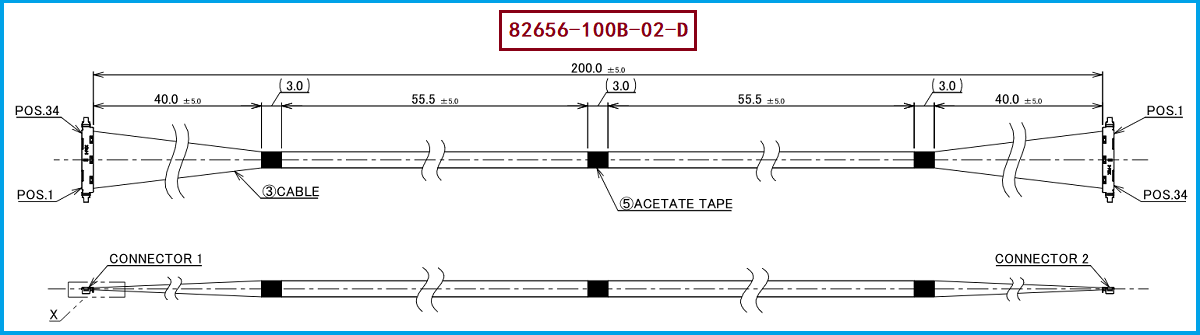

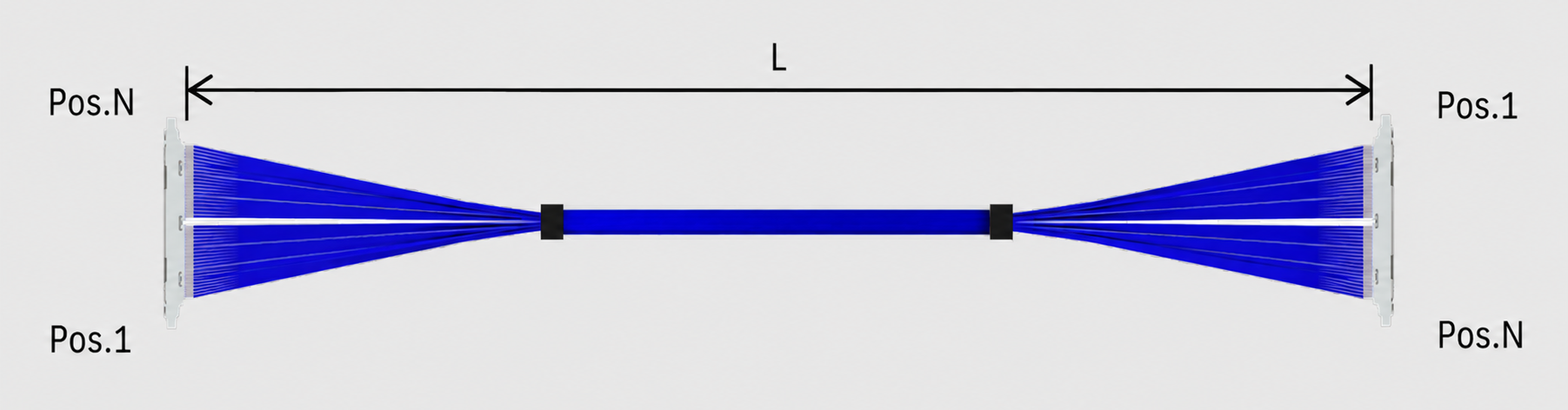

在进行82656-100B-02-D兼容替代时，建议工程与采购双方将连接器型号、PIN数量、线材AWG、阻抗、线材外径、长度、线束结构、出线方向、屏蔽及接地方式作为整体规格进行确认。对于本产品，核心识别条件应围绕I-PEX 82656-100B-02-D、34PIN、46AWG、200mm、1-N以及20532-034T-02-1展开。I-PEX官方当前推荐的CABLINE-UX II 34PIN Plug Housing为20532-034T-02-1，同时34PIN Receptacle为20533-234E；官方样品Harness中，82656-100B-02-D对应34PIN、46AWG、200mm、1-N，另外还有82905-100B-02-D（100mm）和82657-100B-02-D（300mm）等相近规格，因此实际替代时尤其需要避免将相同PIN数但不同长度或不同1-N/1-1结构的产品直接混用。 对需要国产替代、供应链优化、长期稳定供货或原厂产品成本控制的客户而言，我们公司可提供：82656-100B-02-D兼容替代线束方案，围绕原产品的34PIN连接结构、46AWG极细同轴线及对应线长进行替代制造，并可根据客户实际设备要求进一步确认线材阻抗、外径、端接工艺、线序、屏蔽处理及机械尺寸，使替代方案更适合工程验证和批量采购。

四、面向批量采购的极细同轴线束制造：把高速性能与生产一致性放在同一优先级

对于采购人员而言，极细同轴线束真正进入批量供应阶段后，关注点会从单个样品“能不能使用”转向不同批次之间的稳定性，包括线长公差、端接一致性、连接器装配状态、线序准确性、外观及机械尺寸一致性等；对于工程师而言，则需要重点验证高速链路中的插损、回损、串扰及阻抗连续性，并结合实际整机结构评估弯折半径、应力释放和长期可靠性。CABLINE-UX II本身强调小型化、转轴穿越及多点接地等应用特性，官方资料也展示了其适用于狭小空间和转轴结构的应用方向。 因此，82656-100B-02-D这类34PIN、46AWG、200mm极细同轴线束的替代制造，不应只是简单复制外观，而应围绕“连接器匹配、线材规格、端接工艺、高速信号完整性、机械可靠性和批量一致性”建立完整的制造与检验体系。通过针对性的兼容替代开发，可以为使用CABLINE-UX II 34PIN极细同轴线束的客户提供更灵活的供应选择，满足研发打样、工程验证以及后续批量采购需求。

五，总结

I-PEX 82656-100B-02-D是一款面向高密度、小型化及高速信号应用的34PIN、46AWG、200mm、1-N极细同轴线束。对于替代项目，真正需要匹配的是完整的“连接器+极细同轴线+端接工艺+长度+结构+高速性能”组合，而不是单纯匹配一个料号或PIN数量。针对该型号，我们公司可提供82656-100B-02-D兼容替代线束方案，帮助客户在保证产品规格匹配与工程应用需求的基础上，实现极细同轴线束的替代供应与批量制造。
