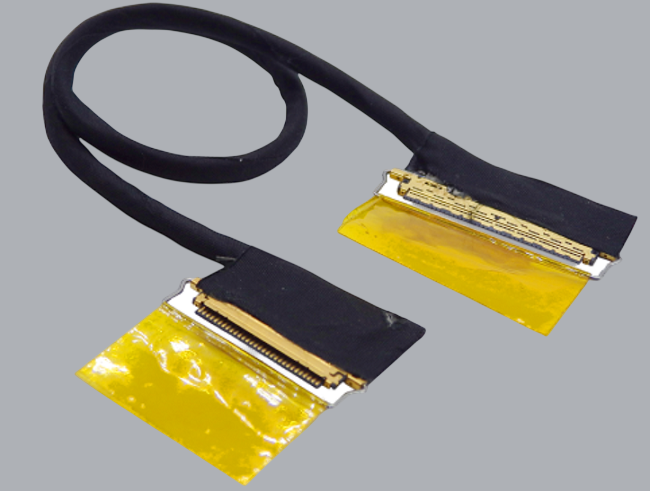

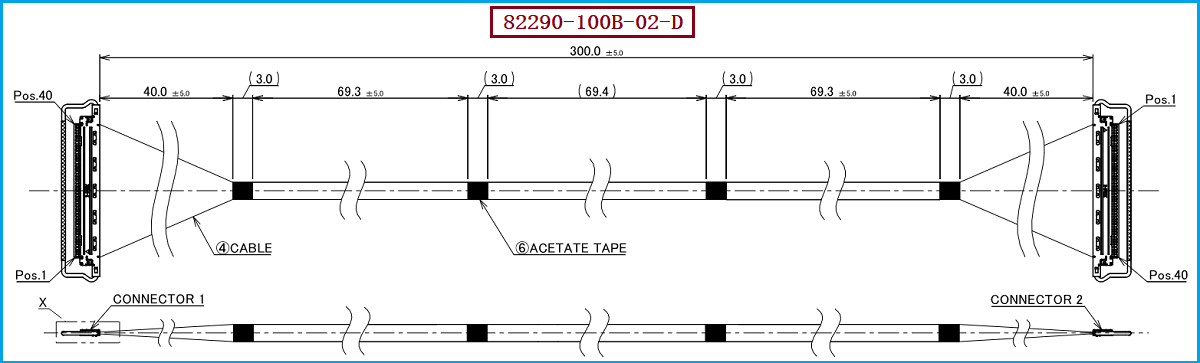

一、I-PEX 82290-100B-02-D产品介绍：40Pin、40AWG、300mm的高密度线束方案

随着笔记本电脑、显示设备、工业视觉、AI设备及高速电子产品不断向轻薄化、小型化和高速化发展，设备内部对高速信号线束的空间占用和传输性能提出了更高要求。I-PEX 82290-100B-02-D属于I-PEX CABLINE®-VS系列极细同轴线束，官方型号资料显示，该产品采用40Pin、40AWG Micro-Coaxial Cable、300mm长度、1-N结构。其线材端配套使用的连接器型号为20454-240T，该连接器属于CABLINE-VS 40Pin Plug Housing，可适配包括40AWG在内的Micro-Coaxial Cable。CABLINE-VS采用0.5mm接触间距、水平对插结构、1.0±0.1mm对插高度以及机械锁扣设计，适合在空间受限的电子设备内部进行高密度信号连接。对于工程师来说，选型时不能只关注40Pin，还需要同步确认40AWG、300mm、1-N线位结构、20454-240T连接器及具体端接结构；对于采购人员来说，这些参数则是判断不同供应商报价是否真正具有可比性的基础。I-PEX官方资料明确将82290-100B-02-D列为40Pin、40AWG、300mm、1-N的标准线束型号。

二、极细同轴线束价格差距为什么那么大？材料只是成本的一部分

在实际采购过程中，经常会遇到这样的情况：同样是40Pin极细同轴线束，不同供应商的报价可能存在较大差距。造成这种价格差异的原因，并不只是线材本身的价格，而是由线材规格、线束长度、Pin数量、连接器、端接工艺、屏蔽结构、加工设备、生产良率、检测要求以及采购数量等多个因素共同决定。以I-PEX 82290-100B-02-D为例，该型号使用40AWG极细同轴线，长度达到300mm，并采用40Pin高密度连接结构，相比普通低Pin数或较短长度的线束，其材料使用量和加工要求都会有所不同。I-PEX官方CABLINE-VS标准线束还包括40Pin、40AWG、100mm的82190-100B-02-D以及200mm的81422-100B-02-D，因此即使连接器体系和线径相同，仅线束长度发生变化，也可能对应不同的完整产品料号。采购人员在比较价格时，应首先确认双方产品是否真正做到同Pin数、同线径、同长度、同线位、同连接器、同端接工艺以及同检测要求。如果只是表面上看起来都是“40Pin极细同轴线束”，实际规格却不同，那么直接进行单价比较，很容易造成错误判断。

三、工程师如何判断价格是否合理？重点看线束的实际技术含量

对于工程师和采购人员而言，一款极细同轴线束的合理价格，应该建立在产品实际技术要求和制造难度之上，而不能简单以“越便宜越好”为判断标准。40AWG极细同轴线本身具有较细的线径和较高的加工精度要求，40Pin高密度端接则进一步提高了生产过程中的一致性要求；与此同时，线束的长度、线序、连接器装配精度、屏蔽及端接质量都会影响最终产品表现。对于高速应用，还需要关注阻抗、插入损耗、回波损耗、串扰及整体信号完整性。CABLINE-VS官方资料给出的32Gbps/Lane属于系列参考传输性能，其参考测试条件为40Pin、AWG40 Micro-Coaxial Cable、45Ω、100mm长度，因此不能直接理解为300mm的82290-100B-02-D在所有设备和应用条件下都可以保证达到32Gbps/Lane。实际项目应根据目标速率和整机信号链路进行验证。因此，采购在询价时如果只比较单条价格，而忽略了供应商的加工能力、良率和检测能力，低价产品后续可能产生返工、批量不良、交期延误甚至重新验证等隐性成本。从这个角度来看，真正值得比较的不是单纯的采购单价，而是满足工程要求前提下的综合供应成本。

四、选型和兼容与替代方案参考及建议：确认完整规格后再进行价格比较

如果项目需要寻找I-PEX 82290-100B-02-D兼容替代线束，建议工程师与采购人员首先按照原型号确认核心规格，包括40Pin、40AWG、300mm、1-N、20454-240T以及0.5mm Pitch CABLINE-VS连接器体系，然后进一步核对线序、出线方向、端部尺寸、线材结构、阻抗、屏蔽结构和高速信号性能等要求。尤其需要注意，I-PEX官方型号中还存在40Pin、40AWG、300mm的1-1结构型号82692-100B-01-D，虽然其Pin数、线径和长度与82290-100B-02-D相同，但1-N与1-1属于不同的线束结构，因此不能仅凭Pin数、线径和长度判断两者可以直接互换。对于替代供应商的选择，更合理的方式是先进行原型号规格确认，再完成连接器和线材匹配、样品打样、尺寸及导通验证，并根据实际应用要求进行高速信号验证，确认合格后再进入小批量和批量供应阶段。我们公司可提供：I-PEX 82290-100B-02-D兼容替代线束方案，可根据客户的40Pin、40AWG、300mm、1-N结构以及20454-240T连接器要求进行极细同轴线束开发、打样和批量制造，为工程客户和采购客户提供原型号兼容、国产替代及第二供应商导入方案。

五、总结

极细同轴线束的采购价格，最终体现的是材料、工艺、设备、生产良率、品质控制和供应链能力的综合结果。对于I-PEX 82290-100B-02-D这类40Pin、40AWG、300mm、1-N高密度极细同轴线束而言，工程师真正关注的是产品能否满足设备的结构安装及信号传输要求，采购人员真正关注的则是产品能否在满足质量要求的同时实现稳定交付和合理成本。CABLINE-VS系列采用0.5mm Pitch水平对插结构和机械锁扣设计，并支持多种Micro-Coaxial Cable规格，其中包括40AWG；而具体替代产品能否满足客户实际高速应用，还需要根据具体系统进行工程验证。我们公司专注于极细同轴线束研发、生产与制造，可围绕I-PEX 82290-100B-02-D进行兼容替代开发，并根据客户实际需求匹配线材、连接器、Pin数、长度、线位结构及生产工艺。**总结来说，极细同轴线束价格差距大，并不单纯意味着供应商之间存在“贵”和“便宜”的区别，而是规格、材料、工艺、良率、检测标准和供应能力共同形成的结果。**对于工程师和采购人员而言，只有在产品规格和质量标准真正一致的前提下进行价格比较，才能找到兼顾性能、品质、交期和成本的真正高性价比极细同轴线束供应方案。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
