一、30Pin极细同轴线束，兼顾高速传输与设备轻薄化设计

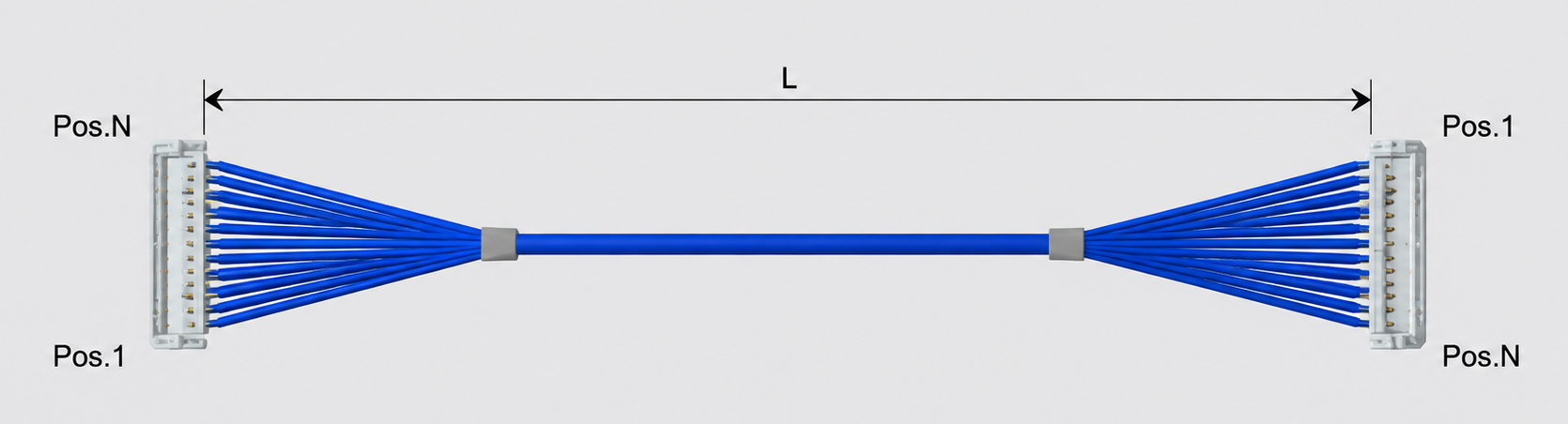

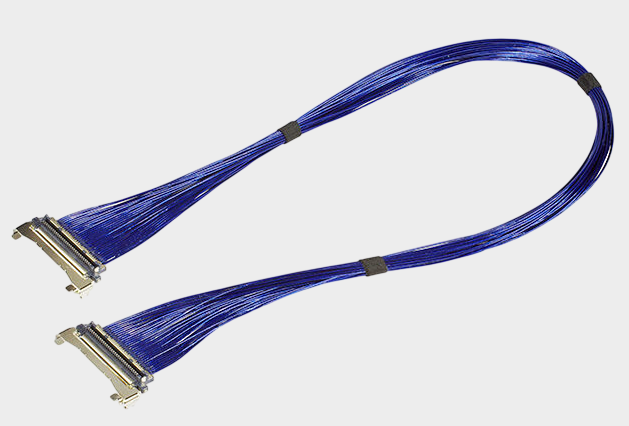

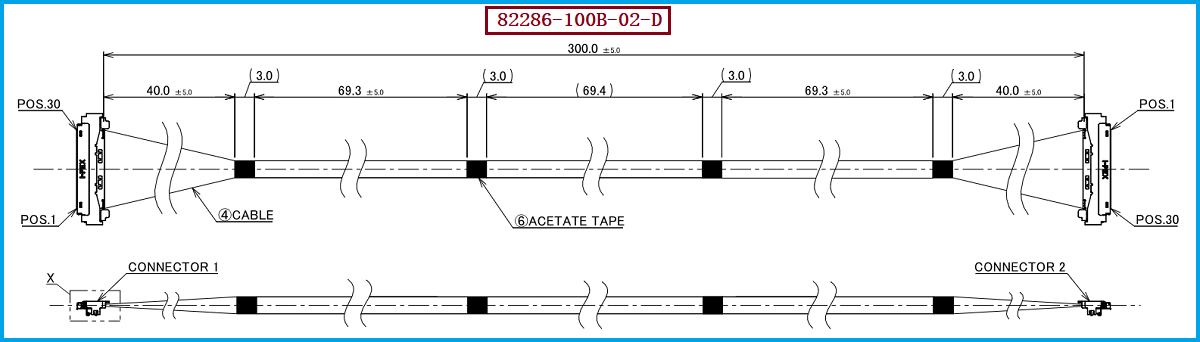

在笔记本电脑、平板、显示模组、VR/AR设备、工业视觉设备及其他高集成度电子产品中，PCB空间不断压缩，而高速信号通道数量却持续增加，传统排线方案越来越难以同时满足“更薄、更小、更高速”的设计要求。I-PEX CABLINE®-UM系列正是针对这一趋势推出的超小型极细同轴线连接方案，采用0.4mm Contact Pitch、Vertical（Right Angle）结构，配合高度为2.2±0.15mm，并支持30、40、50、60、70 Pin规格；官方资料同时给出了40Gbps/lane PAM3的参考传输能力以及ZenShield®全屏蔽、多点接地和机械锁扣等特性。 本次介绍的 I-PEX 82286-100B-02-D，对应CABLINE-UM 30P、40AWG Micro-Coaxial Cable、300mm长度、1-N线位定义的评估用样品线束。工程图所对应的线束采用30根极细同轴线，两端配套CABLINE-UM连接器结构，其中线材端使用的连接器型号为 20878-030T-01。 对工程师而言，极细同轴线之所以能够帮助电子设备实现轻薄化，并不只是因为“线很细”，更重要的是其能够在有限空间内实现多通道、高密度信号连接，并通过同轴结构及连接器的屏蔽设计兼顾高速信号完整性与EMC需求，从而减少内部布线空间占用，为主板、显示模组及其他功能器件释放更多结构设计空间。【配图建议：82286-100B-02-D产品实物图+CABLINE-UM连接器结构图+轻薄设备内部应用示意图】

二、为什么极细同轴线能够满足电子设备轻薄化需求？

从工程设计角度看，“轻薄化”并不是简单减少产品厚度，而是需要同时解决布线空间、信号密度、信号完整性以及连接可靠性等问题。极细同轴线采用更小线径和高密度排列方式，可以在有限的内部空间中布置更多高速信号通道；以本产品为例，82286-100B-02-D采用30Pin、40AWG Micro-Coaxial Cable结构，并通过0.4mm Pitch的CABLINE-UM连接器实现高密度端接。 对高速信号而言，极细同轴结构能够为信号提供相对独立的传输路径，并结合CABLINE-UM的ZenShield®全屏蔽与多点接地设计，有利于降低外部干扰和通道之间的耦合风险；同时，连接器采用90°出线的Vertical Right Angle结构，使线缆可以沿设备内部空间进行侧向布置，在主板与显示模组等紧凑结构中更容易实现空间优化。 因此，从产品设计人员的视角来看，极细同轴线的价值可以概括为：在更小的空间里实现更多信号通道，同时兼顾高速传输、EMC和连接可靠性。对于需要进一步降低整机厚度、增加内部器件密度或者升级高速接口的电子设备而言，这种连接方式具有较高的应用价值。【配图建议：传统FPC/排线与Micro-Coaxial Harness空间占用对比图+0.4mm Pitch连接器局部放大图】

三、选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，选用或替代82286-100B-02-D时，不能只比较“30Pin”和“300mm”两个参数，而应同时核对连接器、线径、阻抗、线位定义、长度、端接结构以及实际高速性能。本产品对应的核心参考型号为 I-PEX 82286-100B-02-D，线材端连接器型号为 20878-030T-01，线位定义为 1-N；I-PEX官方产品页面明确将82286列为“30pin micro-coaxial 40AWG L=300mm 1-N”Harness。 CABLINE-UM连接器本身采用0.4mm间距、2.2±0.15mm配合高度、机械锁扣以及ZenShield®全屏蔽结构，官方支持AWG36、38、40、42、44等Micro-Coaxial Cable规格；因此在进行兼容替代时，建议优先确认连接器接口尺寸及机械配合，再核对40AWG极细同轴线的特性阻抗及电气性能，并进一步根据实际应用验证插损、回损、串扰及高速信号完整性，而不能仅依据外观尺寸判断是否兼容。 对采购人员而言，如果原供应链存在交期、成本、供应稳定性或国产化需求，也可以按照原产品的工程图纸和关键规格寻找同等结构的线束制造方案。我们公司可提供：I-PEX 82286-100B-02-D兼容替代线束方案，可围绕30Pin、40AWG Micro-Coaxial、300mm长度及1-N线位定义等关键要求进行对应制造，并可根据客户实际设备结构和应用需求进一步沟通线长、线位、连接器及线束加工要求。需要特别说明的是，最终替代是否能够直接实现整机级“即插即用”，仍应以客户实际连接器配合、机械尺寸及高速SI/EMC验证结果为准，而不是仅凭料号相似进行判断。【配图建议：原厂料号与兼容替代线束对照图+连接器端部细节图+工程师检验测试场景图】

四、面向高速、小型化设备的极细同轴线束解决方案

对于电子设备研发工程师来说，82286-100B-02-D所代表的不只是一个30Pin、300mm的线束型号，更体现了当前高速电子设备内部连接向高密度、小型化、轻薄化和高速化发展的趋势；对于采购人员而言，则更关注产品能否稳定供应、规格是否能够对应、替代方案是否具备持续制造能力以及后续项目能否进行定制化配合。CABLINE-UM官方资料显示，该系列覆盖30～70Pin连接器，并支持多种Micro-Coaxial Cable规格，同时具备0.4mm Pitch、Vertical Right Angle、ZenShield®全屏蔽及机械锁扣等设计特点，为高密度高速内部连接提供了产品基础。 基于极细同轴线束制造能力，我们公司可针对 I-PEX 82286-100B-02-D 提供兼容替代制造方案，帮助客户在保持原有设备连接逻辑和应用需求的基础上，探索更加灵活的供应链选择。对于正在进行轻薄化结构设计、高速信号升级、供应链优化或国产替代的企业而言，极细同轴线束不仅是连接器与线材的组合，更是影响设备空间利用率、信号可靠性和整机设计自由度的重要内部连接部件。

五，总结

I-PEX 82286-100B-02-D 是一款CABLINE-UM 30Pin、40AWG Micro-Coaxial、300mm、1-N线位定义的极细同轴线束产品，配套线材端连接器型号为 20878-030T-01。其0.4mm高密度连接结构、90°出线形式以及全屏蔽和机械锁扣设计，使其适合对内部空间、高速信号和连接可靠性具有较高要求的电子设备。针对工程师关注的轻薄化、高密度布线及高速信号需求，以及采购人员关注的兼容性、供应稳定性和替代方案，我们公司可提供 I-PEX 82286-100B-02-D兼容替代线束方案，为客户提供极细同轴线束的制造与配套选择。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
