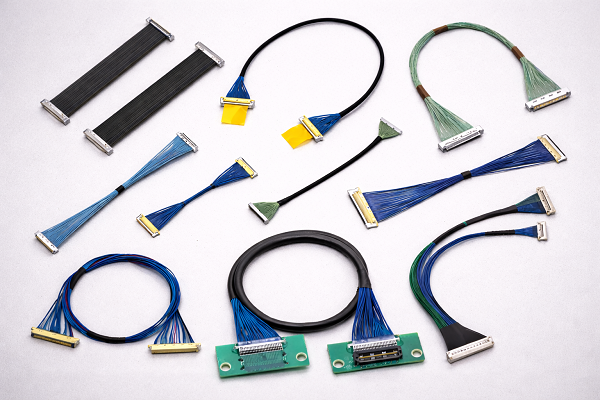

一、I-PEX 81422-100B-02-D产品介绍：40Pin、0.5mm间距与200mm极细同轴线束

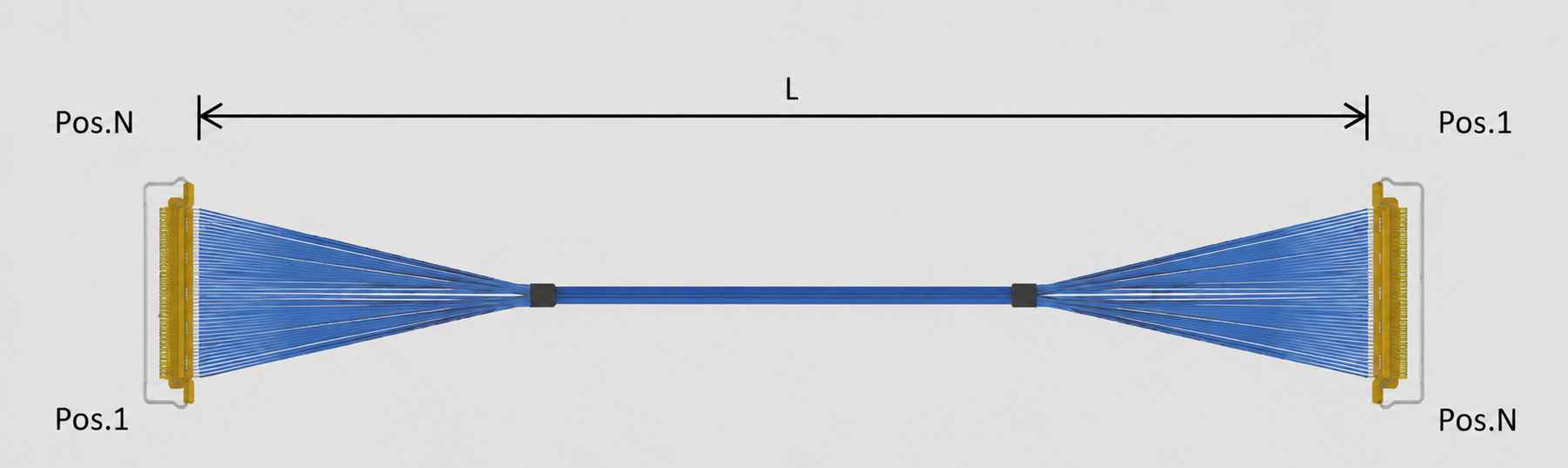

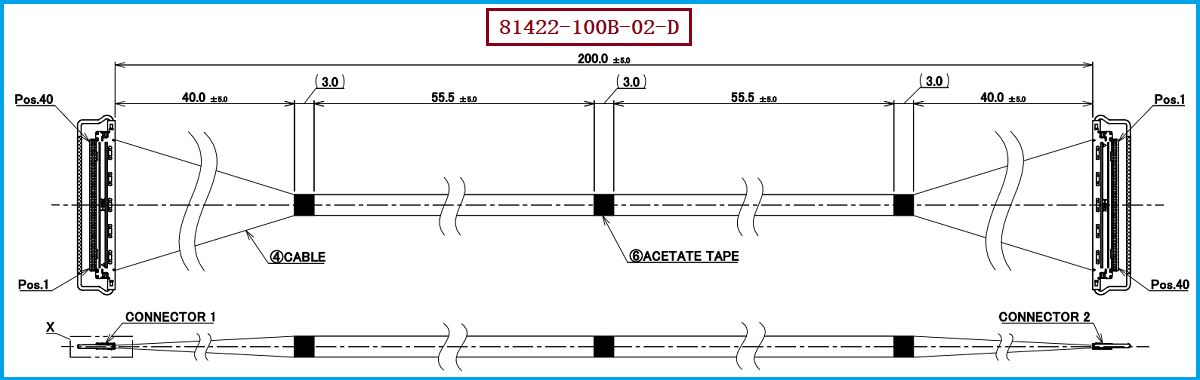

随着笔记本电脑、显示设备、工业视觉、AI设备及高速电子产品不断向轻薄化、高密度和高速传输方向发展，极细同轴线束需要在有限空间内完成多通道高速信号连接。I-PEX 81422-100B-02-D属于CABLINE®-VS系列40Pin极细同轴线束，I-PEX官方资料显示，该型号采用40Pin、40AWG Micro-Coaxial Cable、L=200mm、1-N结构；其线材端配套使用的连接器型号为20454-240T，属于CABLINE-VS 40Pin Plug Housing。该系列连接器采用0.5mm Contact Pitch、水平对插结构，40Pin对应的连接器宽度按官方系列规格计算为27.55mm，适用于高密度设备内部连接。 对工程师而言，81422-100B-02-D需要重点关注的不仅是40Pin和200mm长度，还包括1-N线位定义、40AWG线材及连接器端部结构；对于采购人员而言，则需要明确I-PEX 81422-100B-02-D是完整极细同轴线束料号，而20454-240T是其配套的线材端连接器Housing型号，两者不能混为一个产品型号。

二、极细同轴线束信号衰减严重怎么办？先判断衰减来自哪里

在高速信号传输过程中，如果出现信号幅度下降、接收端眼图恶化、误码增加或者高速接口稳定性下降等问题，工程师首先需要判断信号衰减究竟来自线材、连接器、线束结构还是整机系统。对于40AWG、200mm极细同轴线束而言，线材本身的导体尺寸、绝缘结构、同轴结构一致性以及阻抗控制都会影响传输性能；与此同时，连接器端接质量、线材与连接器之间的加工一致性、弯折、挤压以及端部结构变化，也可能进一步影响高速信号传输。尤其是当线束实际使用长度增加后，信号经过线缆传播所产生的损耗通常需要更加重视，因此不能只检查连接器是否能够正常插拔，还需要从线材、端接、阻抗、连接器配合及整机PCB通道进行系统分析。I-PEX针对CABLINE-VS给出的32Gbps/lane属于参考传输性能，官方测试条件为40Pin、AWG40、45Ω、100mm Micro-Coaxial Cable、GSSGSSG Pin Assignment，因此该数据不能直接等同于200mm的81422-100B-02-D在任何设备中都能够达到32Gbps/lane。

三、影响极细同轴线束信号衰减的关键因素：长度、阻抗、端接与结构

对于工程师而言，解决极细同轴线束信号衰减问题，不能简单理解为“换一根更好的线”就可以解决，而应从整个高速信号通道进行分析。首先需要确认40AWG线材的阻抗及结构是否满足系统要求，其次需要检查线束长度、线序和连接器端接的一致性，同时还要关注线束在实际设备内部安装后是否存在过度弯折、挤压或局部变形；对于40Pin高密度线束而言，个别通道的加工偏差也可能影响整体高速信号表现。CABLINE-VS系列官方资料显示，该系列支持AWG36、AWG38、AWG40、AWG42和AWG44等多种Micro-Coaxial Cable，并提供针对CABLINE-VS的信号完整性测试资料，因此实际项目出现衰减异常时，建议根据目标速率进行SI测试，而不是仅依据静态导通测试判断线束是否合格。 对采购人员来说，选择替代供应商时也应重点确认供应商是否具备高速极细同轴线束的工艺控制和测试能力，而不能只比较Pin数、长度和价格。

四、选型和兼容与替代方案参考及建议

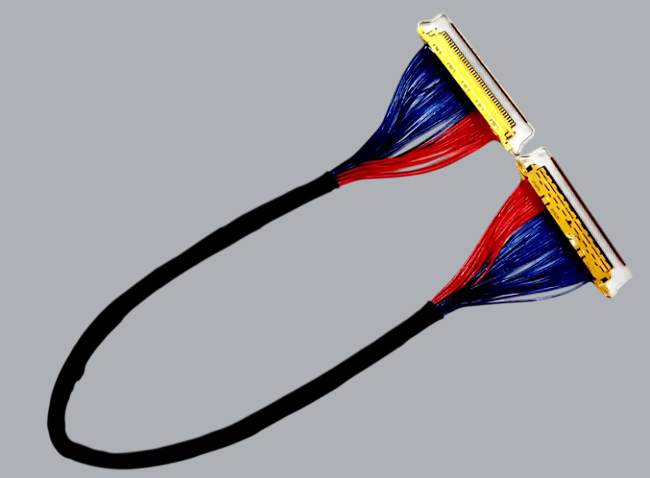

如果需要寻找I-PEX 81422-100B-02-D兼容替代线束，建议工程师和采购人员首先确认40Pin、40AWG、200mm、1-N、20454-240T以及0.5mm Pitch这些核心条件，再进一步确认线序、出线方向、端部尺寸、屏蔽结构、阻抗及高速信号性能。I-PEX官方型号资料明确将81422-100B-02-D列为40Pin Micro-Coaxial 40AWG、L=200mm、1-N线束，同时同系列还存在82190-100B-02-D的100mm版本和82290-100B-02-D的300mm版本，因此在实际选型时不能仅依据“40Pin + 40AWG”判断产品完全一致，还必须确认具体长度及线位结构。 对于高速应用，如果原设备已经出现信号衰减严重的问题，建议在替代开发阶段同步进行阻抗、插入损耗、回波损耗、串扰以及实际高速链路测试，从源头验证替代线束是否满足系统要求。我们公司可提供：I-PEX 81422-100B-02-D兼容替代线束方案，可围绕40Pin、40AWG、200mm、1-N线位结构以及20454-240T配套连接器要求进行极细同轴线束开发、样品制作及批量生产，为客户提供原型号替代、国产替代及第二供应商导入方案。

五、总结

极细同轴线束的高速性能不仅取决于连接器本身，更取决于线材、端接工艺、线位排列、阻抗控制以及成品一致性等多个环节。对于I-PEX 81422-100B-02-D这类40Pin、40AWG、200mm的高密度极细同轴线束，如果客户在实际设备中遇到信号衰减严重的问题，应从整个信号链路进行排查，并结合实际工作速率和设备结构进行针对性验证，而不是单纯通过缩短线长或更换连接器进行判断。CABLINE-VS系列本身采用0.5mm间距、水平对插和机械锁扣结构，并支持40AWG Micro-Coaxial Cable；官方资料同时提供了相应的SI测试及产品技术资料，可作为工程设计和验证时的参考。 我们公司专注于极细同轴线束研发、生产与制造，可针对I-PEX 81422-100B-02-D进行兼容替代开发，并根据客户实际设备要求对线材规格、连接器、线位、长度及高速信号性能进行匹配。总体而言，解决极细同轴线束信号衰减问题的核心，是从“线材—端接—连接器—线束结构—PCB—整机系统”进行整体分析和验证；选择具备专业制造和工程开发能力的极细同轴线束供应商，才能在保证产品兼容性的同时，为客户的工程替代、国产替代和长期批量供应提供更可靠的支持。

我是【线束线缆组件品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
