一、14Pin、200mm极细同轴线束，为高速设备内部互连提供紧凑连接方案

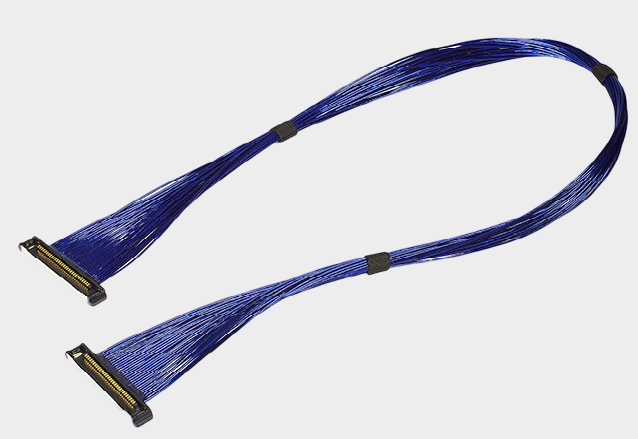

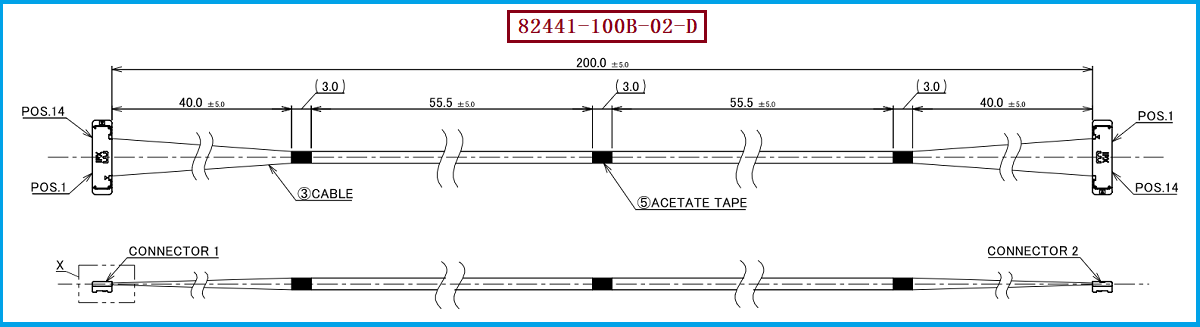

随着NXP处理器、网络处理器、边缘计算、工业控制、汽车电子及视觉应用不断向高速化、小型化发展，芯片与主板、扩展模块、显示模组及其他功能单元之间的高速信号互连，对线束的空间占用、信号完整性、EMI控制和布线灵活性提出了更高要求。针对这一类应用，我们公司专注于极细同轴线束的研发与生产制造，可针对市场上常见的Micro-Coaxial高速线束进行兼容替代开发。本次重点介绍的型号为 I-PEX 82441-100B-02-D，采用CABLINE®-SS系列14Pin连接方案，线材端使用的连接器型号为 20373-R14T-06，线位定义为 1-N，对应200mm级别的14Pin极细同轴线束应用。I-PEX公开资料显示，CABLINE系列本身就是面向设备内部高速信号传输的小型化Micro-Coaxial连接方案，其优势包括高密度、节省布线空间以及适用于高速协议等。 配图建议：82441-100B-02-D线束实物图＋CABLINE-SS 14Pin连接器特写＋产品2D工程图。

二、为什么NXP生态中普遍采用极细同轴线方案？——高速、EMI与空间布局共同驱动

严格来说，目前不宜将“NXP生态中普遍采用极细同轴线”理解为NXP官方对所有平台的统一指定方案；更准确的工程理解是，NXP生态覆盖处理器、网络、汽车电子、工业控制、边缘计算等大量高速数字与混合信号应用，而这些系统普遍存在高速接口、紧凑PCB布局以及EMI控制等互连挑战，因此Micro-Coaxial方案具有较强的适配价值。I-PEX资料指出，高频高速信号容易受到附近天线、高速PCB走线及收发器产生的电磁干扰影响，而Micro-Coaxial Cable通过中心导体、介质层和外部金属导体形成屏蔽结构，可以降低外部噪声对高速信号的影响；同时，I-PEX也指出，高速互连需要关注阻抗匹配、Insertion Loss、Return Loss、VSWR、弯折与扭转性能以及Pin Assignment等因素。 对于采用NXP处理器、网络处理器或高速接口芯片的设备而言，当系统需要在有限空间内完成多路高速信号传输时，极细同轴线能够将高速传输、独立屏蔽、柔性布线和高密度连接结合起来，这也是其在高速设备内部互连中具有吸引力的重要原因。与此同时，NXP公开技术资料中也长期可以看到Coaxial/Semi-Rigid Coax等高速/RF互连应用，但这类资料并不能直接证明某一具体NXP平台统一指定Micro-Coax Harness，因此工程选型仍应以具体平台设计规范和SI验证结果为准。 配图建议：NXP高速处理器/边缘计算设备内部结构示意＋Micro-Coax与FFC结构对比示意图＋高速信号/EMI示意图。

三、选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，评估 I-PEX 82441-100B-02-D 的兼容替代方案时，不建议只核对“14Pin”这一项参数，而应从连接器、线位、线缆规格、长度、机械结构和高速性能等多个维度进行确认。该型号的关键识别信息包括 I-PEX 82441-100B-02-D、CABLINE-SS 14Pin、线材端连接器20373-R14T-06以及1-N线位定义；上传的连接器资料显示，CABLINE-SS 14Pin Plug Housing对应 20373-R14T-06，同系列完整Plug Cable Assembly对应 20380-R14T-06，14Pin Metal Cover对应 2182-014-03，因此在进行替代时，应同时确认连接器配合关系及线序，而不能仅凭外观或Pin数量判断兼容性。 I-PEX官方也特别强调，Micro-Coax Harness的选择需要结合工作频率、可用空间、EMI屏蔽、线缆长度、弯折/扭转要求以及Pin Out Assignment等因素进行综合判断。 因此，对于NXP处理器、网络设备、工业设备、汽车电子或其他高速电子产品的BOM替代，我们建议工程部门提供原线束样品或工程图，由供应商针对连接器配合、线序、尺寸、线长及实际装配空间进行确认。我们公司可提供：I-PEX 82441-100B-02-D兼容替代线束方案，可围绕客户现有样品、图纸及应用需求开展极细同轴线束打样、规格确认和量产制造，为工程验证和第二供应商导入提供支持。

四、面向工程验证与采购降本的极细同轴线束国产替代

对于研发工程师，极细同轴线束的替代重点并不是简单复制一条线，而是确保替代品能够满足实际设备的连接器匹配、线位定义、机械安装和高速信号传输要求；对于采购人员，则更关注是否能够形成稳定的第二供应商、降低对单一品牌料号的依赖，并在保证质量和交付能力的基础上获得更具竞争力的供应方案。I-PEX公开资料显示，CABLINE系列面向高频、高速信号传输，并强调Micro-Coaxial Cable在高速信号屏蔽、空间节省和柔性布线方面的价值；其产品体系也覆盖PCIe、USB、eDP、DisplayPort等高速协议应用。 因此，针对采用NXP处理器、网络芯片或高速接口方案的设备，我们可以根据客户实际设计需求，以 I-PEX 82441-100B-02-D 为兼容替代目标，重点围绕 20373-R14T-06连接器、1-N线位定义以及实际线束结构进行替代开发。我们公司可提供：I-PEX 82441-100B-02-D兼容替代线束方案，支持从样品确认、工程打样到批量生产，为客户提供面向高速设备内部互连的极细同轴线束制造服务。

五，总结

 I-PEX 82441-100B-02-D 是面向高密度高速内部互连应用的一款CABLINE-SS 14Pin极细同轴线束方案，其关键选型信息包括 14Pin、200mm级线束、20373-R14T-06线材端连接器以及1-N线位定义。对于工程师而言，选型时应重点关注连接器配合、线位、机械空间、线缆结构及高速信号完整性；对于采购人员，则可以进一步从兼容替代、第二供应商导入、供应链稳定性及成本优化角度进行评估。面对NXP生态及其他高速处理器平台的设备设计，我们公司可根据客户实际样品和工程要求提供I-PEX 82441-100B-02-D兼容替代线束方案，帮助客户实现从工程验证到批量生产的极细同轴线束国产替代。
