一、超薄高密度设备，对极细同轴线束提出更高要求

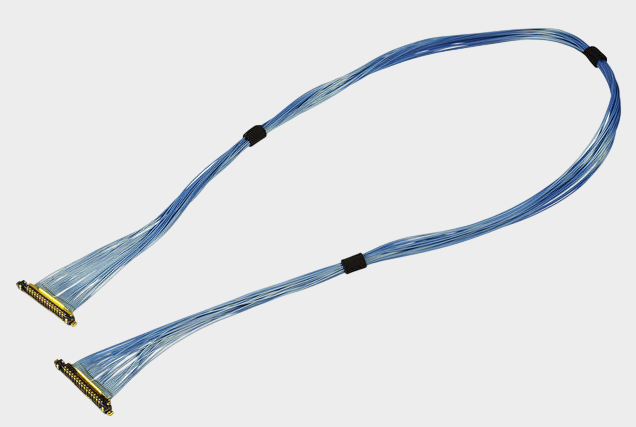

随着笔记本电脑、平板、AI视觉设备、工业视觉设备及其他高密度电子产品不断向轻薄化、小型化和高速化发展，设备内部留给连接线束的空间越来越有限，传统线束已经难以同时满足小间距、多Pin、超细线径、低高度以及高速信号传输等要求。I-PEX CABLINE®-UX II正是针对这类应用推出的极细同轴线连接方案，其中 I-PEX 82658-100B-02-D 为40PIN极细同轴线束方案，配套线材端连接器型号为 20532-040T-02-1，连接器采用 40PIN、0.25MM Pitch 的超窄间距结构。根据产品资料，该系列连接器采用超薄、90°出线及垂直插拔结构，适合空间受限以及需要穿过转轴等狭窄区域的设备内部连接。对于工程师而言，这类产品的价值并不只是“线做得更细”，而是通过极细同轴线、精密连接器以及合理的屏蔽和接地结构，在有限空间内实现高密度、高可靠的信号连接；对于采购人员而言，则意味着在面对原厂料号价格、交期或供应稳定性等问题时，需要寻找真正能够从连接器、Pin数、Pitch、线材规格、长度、结构及加工工艺多个维度实现匹配的替代方案。

二、为什么高端设备开始采用国产极细同轴线束？

过去，高端笔记本、显示设备、工业视觉及高速电子设备中的极细同轴线束往往更加依赖进口品牌，但随着国内精密线束制造、微型连接器加工、超细同轴线生产以及自动化组装能力不断提升，国产极细同轴线束正在从“成本替代”逐渐向“工程兼容、稳定供应和定制开发”方向发展。对于设备工程师来说，国产替代真正需要解决的问题不是简单降低采购价格，而是能否在原有结构空间内正常装配，能否保持连接器匹配关系，能否满足极细同轴线的阻抗、外径、屏蔽及信号传输要求，以及批量生产后是否仍然具有稳定的一致性；对于采购人员来说，国产供应商能够提供更灵活的长度、Pin数、线材规格和加工方式，同时缩短沟通及交付周期，在原厂产品供应存在交期、成本或采购渠道限制时具有实际价值。因此，高端设备开始采用国产极细同轴线束，本质上是国内制造能力从“可生产”逐渐向“可替代、可验证、可量产”升级的体现。我们公司专注于极细同轴线束生产制造，可根据客户原有产品规格、连接器型号及线束结构提供：I-PEX 82658-100B-02-D兼容替代线束方案，帮助工程师和采购人员降低对单一原厂供应渠道的依赖。

三、选型和兼容与替代方案参考及建议

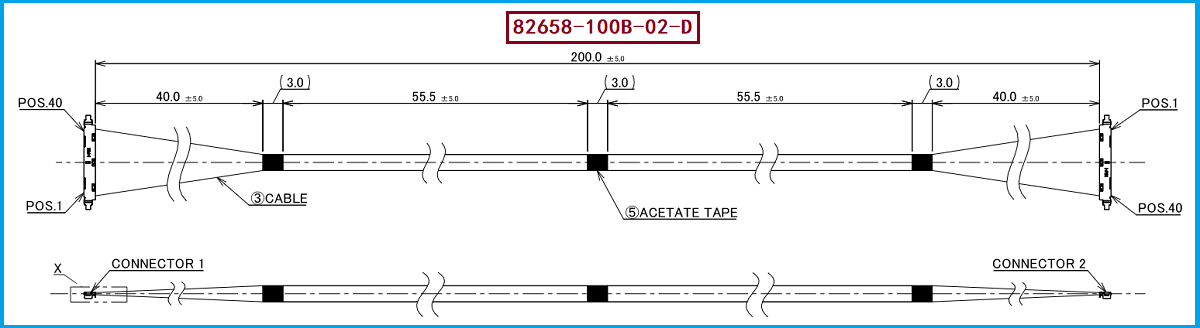

如果工程师或采购人员正在寻找 I-PEX 82658-100B-02-D 的兼容替代产品，建议不要仅按照“40PIN极细同轴线束”进行询价，而应将原产品的关键参数作为替代验证依据。该型号对应 CABLINE®-UX II 40PIN 体系，线材端连接器型号为 20532-040T-02-1，连接器为 40PIN、0.25MM Pitch，原图纸对应的线束采用 46AWG、50Ω Micro-Coaxial Cable，线束长度为约200mm，并具有相应的Pin Assignment、屏蔽及固定结构。因此，替代设计时首先需要确认连接器能否与客户PCB端配套的Receptacle可靠配合，其次确认40PIN及0.25MM间距、出线方向和整体尺寸是否满足原设备装配空间，同时核对46AWG极细同轴线、50Ω阻抗、线材外径、线长及两端Pin对应关系；对于高速信号应用，还应进一步进行阻抗、导通、绝缘、耐压以及信号完整性等验证。对于采购人员而言，建议在正式批量导入前要求供应商提供样品→尺寸/结构确认→连接器配合验证→电气性能验证→小批量试产→批量供货的完整替代流程，而不是单纯根据外观或料号相似程度判断是否能够替代。我们公司可围绕 I-PEX 82658-100B-02-D 的产品结构和应用要求提供兼容替代线束开发，可根据客户实际设备及技术要求进一步确认线材、连接器、长度、Pin Assignment和加工工艺。

四、国产替代不仅是成本选择，更是供应链与工程能力的选择

对于高端电子设备而言，极细同轴线束虽然体积很小，却直接关系到内部空间利用率、信号连接可靠性和整机装配效率，因此选择国产替代产品时，更应该关注供应商是否真正具备极细线材加工、精密端子压接/组装、屏蔽处理、线束尺寸控制及批量一致性管理能力。以 I-PEX 82658-100B-02-D 为例，其核心特征集中在40PIN、0.25MM Pitch、46AWG Micro-Coax以及紧凑型CABLINE-UX II连接体系，替代产品必须围绕这些关键技术条件进行工程验证。对于设备研发工程师来说，可靠的国产替代方案能够在不大幅改变原有PCB和结构设计的前提下实现线束替换；对于采购人员来说，则可以进一步获得更灵活的供应周期、定制能力和成本控制空间。我们公司可提供 I-PEX 82658-100B-02-D 兼容替代线束方案，面向笔记本电脑、显示模组、工业视觉、AI视觉及其他高密度电子设备，为客户提供极细同轴线束的样品开发、规格匹配及批量制造服务。

五，总结

I-PEX 82658-100B-02-D 是CABLINE®-UX II体系下的40PIN极细同轴线束方案，其配套线材端连接器型号为 20532-040T-02-1，采用 40PIN、0.25MM Pitch 的精密连接结构。对于正在进行原厂线束替代的工程师和采购人员来说，真正有价值的国产替代并不是简单寻找一个“Pin数相同”的产品，而是从连接器匹配、极细同轴线材、阻抗、线长、Pin Assignment、屏蔽结构、机械尺寸及高速信号性能等多个方面实现综合兼容。随着国内极细同轴线束制造能力不断成熟，国产产品正在成为高端电子设备供应链中越来越重要的选择。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
