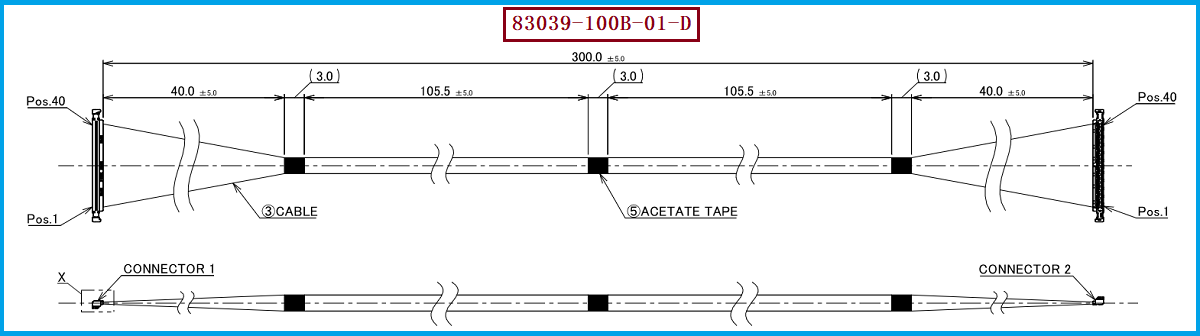

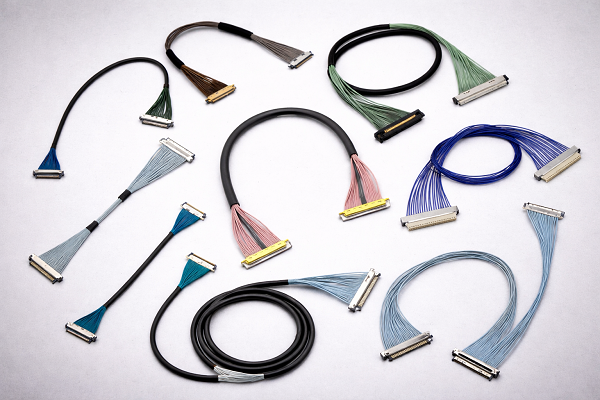

一、I-PEX 83039-100B-01-D极细同轴线束：40PIN高密度连接，兼顾小型化与高速信号传输

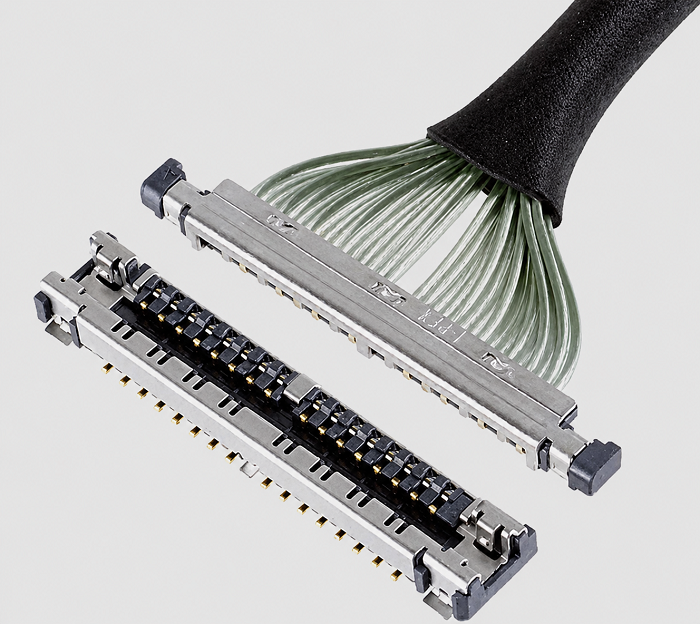

在笔记本电脑、平板电脑、显示模组、摄像头、VR/AR设备及其他空间受限型电子产品中，随着设备持续向轻薄化、高速化和高集成度发展，传统线束越来越难以同时满足安装空间、信号传输和可靠连接等要求。针对这类应用，我们可提供与 I-PEX CABLINE®-UA II系列相匹配的极细同轴线束兼容替代方案。本次重点介绍的型号为 I-PEX 83039-100B-01-D，属于40PIN、300mm长度、1-1直通结构的Micro Coaxial极细同轴线束，采用 AWG #44、50Ω极细同轴线，两端配套使用的线材端连接器为 I-PEX 20497-040T-30，连接器规格为 40PIN、0.3MM Pitch。I-PEX官方资料显示，CABLINE-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，40PIN连接器的宽度按照“5.0＋0.3×Pin数”计算，且官方列出的40PIN、300mm、1-1线束型号正是83039；因此，对于工程师而言，进行选型时不仅要确认40PIN和0.3MM间距，还需要同步确认线材规格、阻抗、长度、两端端接方式及整体结构。对于采购人员而言，型号 83039-100B-01-D、连接器型号20497-040T-30、40PIN/0.3MM应作为询价、打样和来料核对的重要识别信息。

二、极细同轴线束常见的信号干扰问题有哪些？从工程设计角度关注EMI、串扰与信号完整性

对于高速极细同轴线束而言，线束虽然尺寸非常小，但其承担的往往是高速数据、显示或影像信号，因此信号干扰问题不能仅从“线材能否导通”判断，而需要从整个高速链路进行评估。常见问题包括外部电磁干扰EMI、相邻通道之间的串扰、阻抗不连续造成的反射、插入损耗及回波损耗增加、连接器与线材之间屏蔽结构不连续，以及线束弯折、布线和接地方式不合理导致的信号完整性下降。尤其是在40PIN高密度结构中，多根极细同轴线紧密排列，如果屏蔽、接地或端接工艺控制不足，可能造成串扰和噪声耦合；当连接器、线材、PCB之间的阻抗匹配不理想时，高速信号还可能产生反射，从而影响眼图、抖动和实际传输稳定性。CABLINE-UA II官方产品资料特别强调其多点接地设计和抗EMI性能，并给出了5Gbps/lane NRZ的参考传输速度，同时提供USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此在开发83039-100B-01-D兼容替代线束时，除了确保40PIN、0.3MM连接器机械匹配，更应关注Micro Coax线材的阻抗一致性、端接质量、屏蔽连续性、线束成型以及整体SI性能。需要强调的是，具体系统能达到的实际速率和信号质量，还需要结合线材、线束长度、连接器、PCB和整机高速链路进行验证，不能仅依据连接器的参考传输指标判断。

三、选型和兼容与替代方案参考及建议：不要只看PIN数，还要核对连接器、线材、长度和端接结构

针对工程师进行替代设计或采购人员进行供应商比价时，建议将 I-PEX 83039-100B-01-D作为完整的目标规格进行核对，而不是仅以“CABLINE-UA II 40PIN”作为采购条件。首先需要确认线材端连接器为 20497-040T-30，连接器为40PIN、0.3MM Pitch；其次需要确认线束采用40根Micro Coaxial极细同轴线、AWG #44、50Ω规格以及约300mm的整体长度要求，同时确认两端为1-1直通结构，即两端对应通道保持一一对应关系。I-PEX官方推荐料号中，40PIN Plug Housing为20497-040T-30，40PIN Plug Metal Cover为2679-040-10，40PIN Receptacle为20498-040E-41；而CABLINE-UA II官方评估线束中还存在83037-100B-01-D、83038-100B-01-D和83039-100B-01-D，分别对应100mm、200mm和300mm的40PIN、44AWG、1-1结构，因此在替代选型时尤其需要避免将不同长度、不同端接结构或1-N结构的线束误认为完全相同的替代型号。对于存在国产化、供应商切换、交期优化或成本优化需求的项目，我们公司可提供：I-PEX 83039-100B-01-D兼容替代极细同轴线束方案，可围绕目标连接器、40PIN/0.3MM Pitch、Micro Coax线材、长度、端接结构及产品应用要求进行样品打样和规格匹配，并可根据客户实际产品结构进一步确认线束尺寸、出线形式、固定方式及信号完整性要求。需要注意的是，“兼容替代”并不等同于未经验证即可直接互换，正式量产前建议通过连接器配合、导通、绝缘、耐压、机械尺寸以及高速信号完整性等项目进行验证。

四、面向工程师与采购的极细同轴线束供应：从型号匹配到兼容替代，降低选型与供应链风险

对于需要使用CABLINE-UA II系列连接器及极细同轴线束的客户而言，真正影响项目导入效率的并不只是“有没有同规格产品”，而是供应商能否准确理解原型号的连接器结构、PIN数、Pitch、线材规格、阻抗、长度和端接方式，并将这些参数落实到实际生产制造过程中。I-PEX 83039-100B-01-D作为40PIN、0.3MM Pitch连接器配套的300mm、1-1结构极细同轴线束，对生产工艺和一致性控制具有较高要求。我们公司专注于极细同轴线束产品的生产制造，可针对客户提供的原厂料号、样品或工程图纸进行规格解析，并围绕连接器匹配、线材选型、端接加工、线束成型及高速信号应用需求提供兼容替代方案。对于研发工程师，我们更关注产品能否满足实际结构安装及信号传输需求；对于采购人员，则重点关注型号对应、规格一致性、样品验证、批量交付和供应稳定性。如果您的项目正在寻找I-PEX 83039-100B-01-D的兼容替代产品，或者需要40PIN、0.3MM Pitch CABLINE-UA II极细同轴线束方案，我们可提供相应的兼容替代线束开发与生产服务。

五，总结

I-PEX 83039-100B-01-D是一款面向高密度、高速信号及空间受限型电子设备应用的40PIN极细同轴线束，其配套线材端连接器为 20497-040T-30，40PIN、0.3MM Pitch，并采用Micro Coaxial极细同轴线及1-1直通结构。对于这类产品，工程师在选型和替代开发过程中，应重点关注连接器机械匹配、线材AWG与阻抗、线束长度、端接结构以及EMI和信号完整性；采购人员则应重点核对完整料号及关键规格，避免仅凭PIN数或连接器系列进行替代。我们公司可提供 I-PEX 83039-100B-01-D兼容替代极细同轴线束方案，帮助客户在满足产品结构和信号应用需求的基础上，推进极细同轴线束的样品验证、国产替代及批量生产。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
