一、I-PEX 83066-100B-01-D产品概述

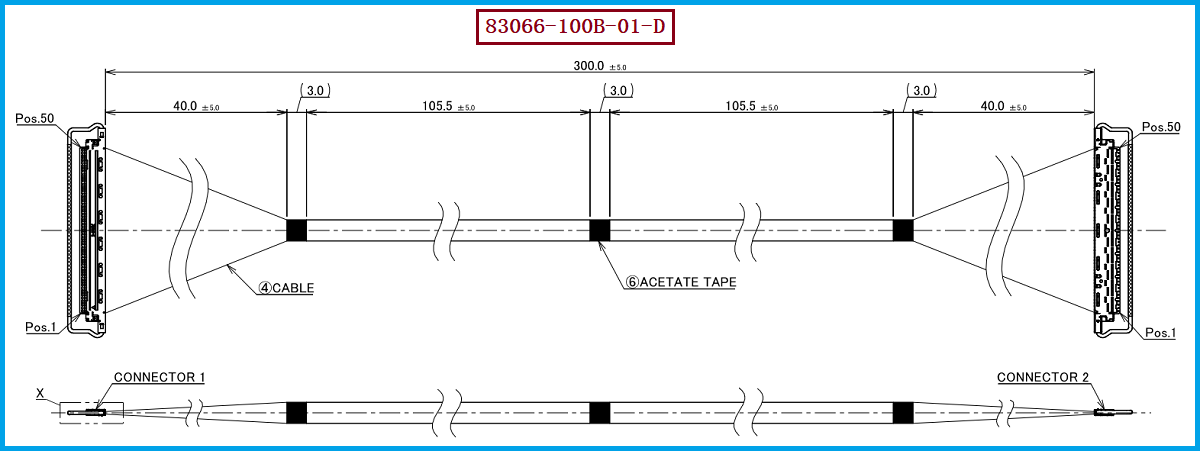

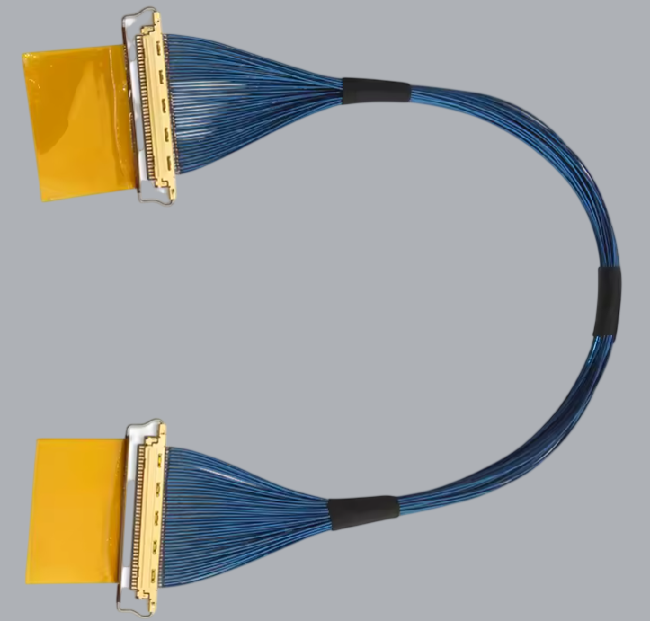

随着高速数据传输、高清显示、工业视觉及智能设备不断向小型化、高速化方向发展，设备内部线束不仅需要满足有限空间内的高密度布线要求，同时还需要保证高速信号传输的稳定性。I-PEX 83066-100B-01-D 是CABLINE-VS系列50Pin极细同轴线束产品，采用 40AWG Micro-Coaxial极细同轴线材，线束长度为 300mm，结构为1-1，连接器系统采用0.5mm Pitch水平对插设计。与该线束配套使用的线材端连接器型号为 20454-250T-01，该连接器适配的Micro-Coaxial线材规格包含40AWG。对于工程师而言，50Pin、40AWG、300mm、1-1结构以及连接器型号属于产品设计和替代验证时需要重点确认的参数；对于采购人员而言，这些参数也是寻找兼容供应商、开发第二供应来源以及推进国产替代时的重要技术依据。我们公司专业从事极细同轴线束生产制造，我们公司可提供：I-PEX 83066-100B-01-D兼容替代线束方案。

二、极细同轴线束如何保证信号质量？

极细同轴线束的核心价值并不仅仅是“线径更细”，而是在有限空间内同时兼顾高速信号传输、阻抗控制、抗干扰能力和结构可靠性。对于高速信号而言，线材内部的导体、绝缘层以及屏蔽结构都会影响信号完整性，如果阻抗发生较大变化，或者受到串扰、外部电磁干扰以及连接位置不连续等因素影响，就可能造成信号衰减、反射或误码。因此，极细同轴线束通常需要通过稳定的同轴结构和严格的制造工艺来控制传输特性。I-PEX官方资料显示，CABLINE-VS系列支持Micro-Coaxial AWG36/38/40/42/44等线材规格，并具备最高32Gbps/Lane的高速传输能力；官方参考测试中，40Pin CABLINE-VS搭配AWG40 Micro-Coaxial、45Ω阻抗、100mm线长，可进行32Gbps/Lane NRZ高速传输。需要特别说明的是，该高速数据属于CABLINE-VS平台的参考测试条件，实际采用300mm长度的83066-100B-01-D时，还需要根据具体应用进行信号完整性验证。因此，从工程角度来看，保证极细同轴线束信号质量，需要综合控制线材结构、阻抗、长度、屏蔽、连接器以及整机PCB高速链路等多个环节。

三、50Pin、40AWG、300mm规格如何满足工程应用需求？

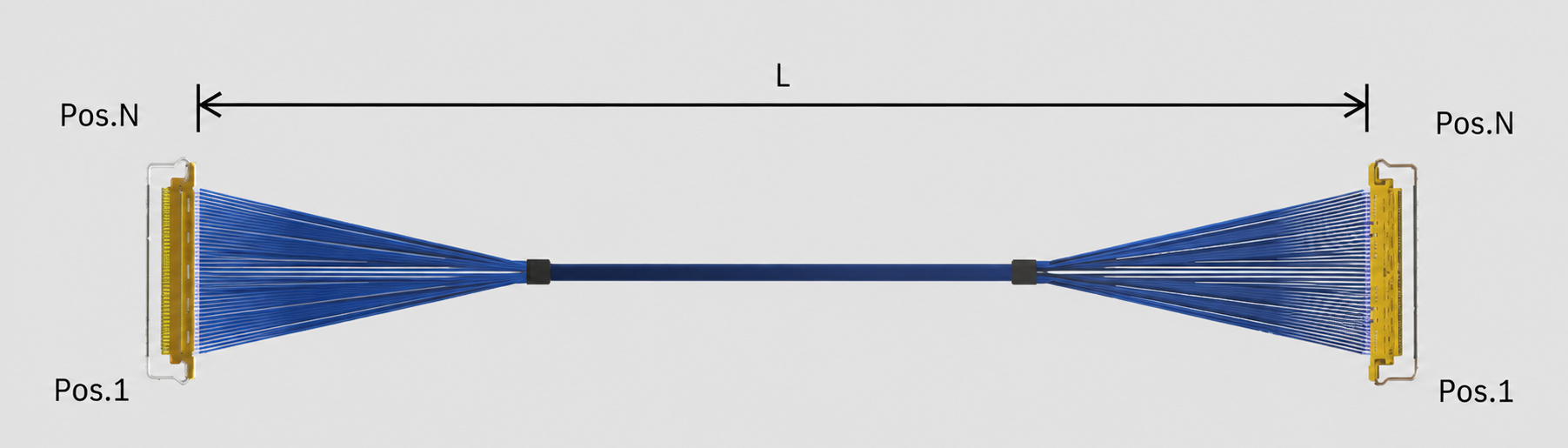

对于工程师进行线束选型时，不能单纯以Pin数或连接器外观作为判断依据，而应将线束规格与实际设备接口进行整体匹配。83066-100B-01-D采用50Pin结构、40AWG极细同轴线材以及300mm长度，并采用1-1结构；其线材端连接器为20454-250T-01。CABLINE-VS系列采用0.5mm Pitch水平对插方式，在满足高密度连接需求的同时，可以减少设备内部连接空间占用。对于笔记本电脑、显示设备、工业视觉、AI视觉设备以及其他高速电子设备而言，极细同轴线束能够在有限空间内完成多路高速信号连接，但实际项目中仍需根据信号类型、传输距离、设备结构以及PCB端接口进行验证。尤其是300mm线束，相比短距离线束对阻抗一致性、信号衰减和连接可靠性的要求更加值得关注。因此，在进行83066-100B-01-D替代选型时，建议工程人员不仅核对50Pin和40AWG，还应同步确认线长、线位结构、连接器、装配方向以及实际高速信号性能。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83066-100B-01-D的兼容与替代，建议工程师和采购人员以原产品完整规格作为基础开展确认，而不是仅通过“50Pin极细同轴线束”进行简单替换。首先应确认连接器系统是否匹配，包括20454-250T-01线材端连接器及对应的50Pin CABLINE-VS接口体系；其次确认40AWG Micro-Coaxial线材、300mm长度以及1-1结构是否符合原设备装配要求；对于高速应用，还建议进一步进行阻抗、插损、回损、串扰以及实际数据传输测试，从而确认替代产品在目标设备中的信号完整性。对于采购人员而言，在开发兼容供应商时，还应关注供应商是否具备40AWG极细同轴线束的稳定量产能力、连接器组装能力、尺寸控制能力以及批量一致性控制能力。我们公司可围绕原I-PEX产品的关键规格进行兼容开发与生产制造，我们公司可提供：I-PEX 83066-100B-01-D兼容替代线束方案，可根据客户实际设备需求，对40AWG线材、300mm长度、50Pin结构、1-1线位以及20454-250T-01连接器等关键参数进行对应匹配，为客户提供国产替代、第二供应商导入及定制化极细同轴线束解决方案。

五、总结

综合来看，I-PEX 83066-100B-01-D是一款CABLINE-VS系列50Pin极细同轴线束，采用40AWG Micro-Coaxial线材，长度300mm，1-1结构，线材端连接器型号为20454-250T-01。极细同轴线束要实现稳定的高速信号传输，并不是简单依靠线材变细，而是需要从同轴结构、阻抗控制、屏蔽性能、线长控制、连接器匹配以及生产工艺等多个方面进行综合保障。对于工程师而言，选型和替代时应重点关注原线束的机械、电气及高速传输要求；对于采购人员而言，则应重点考察供应商的产品一致性、量产能力和兼容替代能力。针对需要进行国产替代、供应链优化或第二供应商开发的客户，我们公司可提供I-PEX 83066-100B-01-D兼容替代线束方案，以专业的极细同轴线束制造能力，为高速、小型化电子设备提供稳定可靠的线束产品支持。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
