一、聚焦高速连接需求：82690-100B-01-D 极细同轴线束

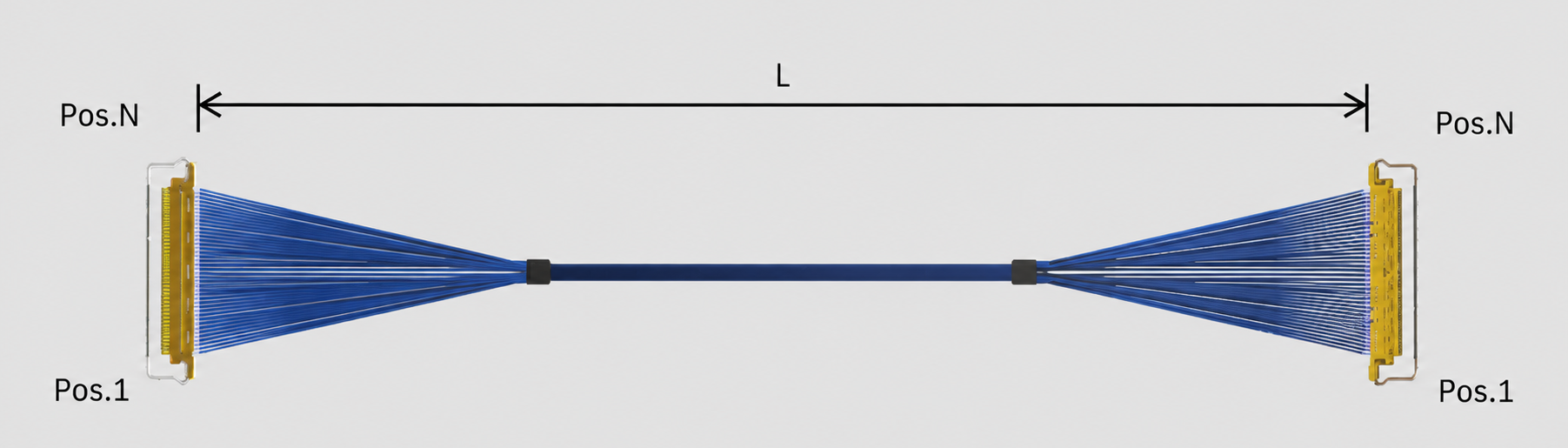

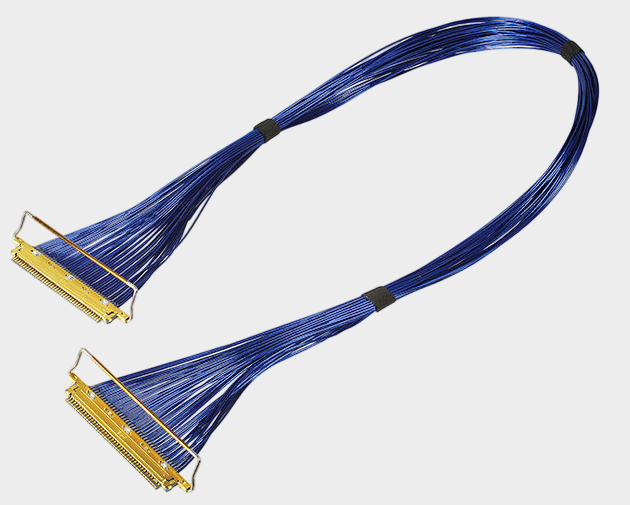

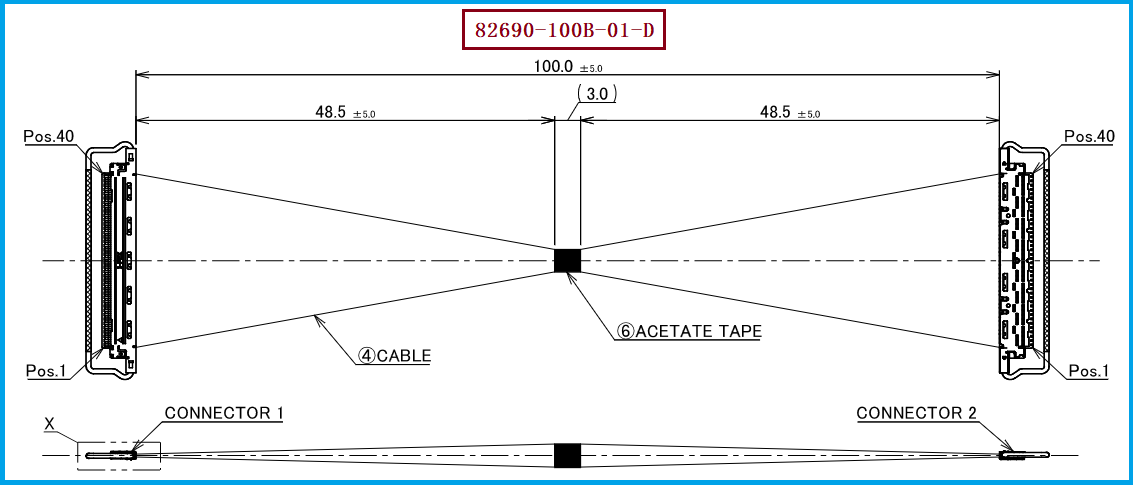

在笔记本电脑、显示模组、工业设备、高速数据传输设备及其他精密电子产品中，高速信号连接不仅要求线束具备小型化、柔性化特点，同时对阻抗一致性、信号完整性、屏蔽性能和连接可靠性提出了更高要求。I-PEX 82690-100B-01-D 是一款 CABLINE-VS 系列极细同轴线束方案，采用 40Pin、40AWG Micro-Coaxial Cable（极细同轴线） 设计，线束长度为100mm，并采用1-1线束配置。该产品配套使用 CABLINE-VS 系列连接器，其中线材端连接器型号为 20454-240T。作为专业的极细同轴线束生产制造商，我们可根据原厂产品的连接器型号、Pin数、线材规格、线束长度及电气性能要求进行定制生产，我们公司可提供 I-PEX 82690-100B-01-D 兼容替代线束方案，帮助客户满足产品开发、样品验证、批量采购及供应链替代需求。

二、为什么极细同轴线束阻抗通常采用50Ω？

对于工程师而言，极细同轴线束的阻抗并不是简单的参数标识，而是直接影响高速信号传输质量的重要设计指标。50Ω是电子及高速信号传输领域广泛采用的标准阻抗之一，其核心价值在于兼顾信号传输性能、损耗控制和系统匹配能力。当线缆、连接器、PCB走线及设备接口之间的阻抗保持一致时，可以有效减少信号反射，降低插入损耗和回波损耗，从而提升高速信号传输的稳定性。对于采用 40AWG 极细同轴线的线束产品来说，随着线径越来越细、设备内部空间越来越紧凑，阻抗控制的一致性显得尤为重要。如果阻抗出现较大偏差，高速信号在传输过程中可能产生反射、波形失真和误码风险。因此，在极细同轴线束设计与制造过程中，我们不仅关注线材AWG规格，还会结合客户的阻抗要求、信号速率、线束长度、Pin Assignment及应用环境进行综合设计，为高速显示、数据及通信信号提供更可靠的线束连接方案。

三、连接器与线束协同设计：20454-240T + 40AWG Micro-Coaxial

一套稳定可靠的极细同轴线束，并不仅仅取决于线材本身，还需要线材、连接器、端接工艺及整体结构之间实现良好的匹配。I-PEX 82690-100B-01-D 对应的产品方案采用 CABLINE-VS 40Pin连接系统，线材端使用 20454-240T 连接器组件，并搭配 40AWG 极细同轴线。CABLINE-VS 系列具有0.5mm Pitch、水平对插及机械锁扣等结构特点，可满足高密度、小空间及高速连接应用需求。对于采购人员而言，在选择兼容或替代线束供应商时，不应只关注外观尺寸是否相同，还需要重点确认连接器型号兼容性、Pin定义、线材AWG、阻抗要求、线序、线束长度、屏蔽结构及端接可靠性。我们可围绕客户提供的原厂料号或样品进行技术评估，并按照实际应用需求生产对应的极细同轴线束，为客户提供从样品打样到批量制造的一体化服务。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82690-100B-01-D 这类高速极细同轴线束产品，建议工程师和采购人员在选型及替代过程中重点确认几个关键参数：首先是产品的接口规格是否保持一致，包括40Pin连接结构及 20454-240T 对应的线材端连接方案；其次需要确认线材规格是否采用 40AWG Micro-Coaxial Cable，并根据实际高速信号要求确认阻抗及电气性能；同时还应核实线束长度、线序定义、屏蔽结构、接地方式及两端连接方式。对于需要国产化替代、降低采购成本、缩短交期或建立第二供应来源的客户，我们可以根据原厂型号、图纸、样品或技术规格进行定制开发，提供尺寸和功能兼容的极细同轴线束产品。我们公司可提供 I-PEX 82690-100B-01-D 兼容替代线束方案，并可根据实际项目需求进一步调整线束长度、线材规格及结构配置，为客户提供更灵活的定制化高速连接解决方案。

五，总结

随着高速显示、高性能计算、工业视觉及精密电子设备不断向小型化和高速化发展，极细同轴线束在设备内部连接中的重要性持续提升。以 I-PEX 82690-100B-01-D 为代表的40Pin、40AWG高速极细同轴线束，对连接器兼容性、阻抗控制、线束加工精度及信号完整性都有较高要求。我们专注于极细同轴线束的生产与制造，可围绕客户的原厂料号和实际技术要求提供兼容替代及定制化服务，帮助工程师解决产品开发与验证问题，也帮助采购人员获得更灵活、更稳定的供应链选择。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
