一、聚焦I-PEX 82906-100B-02-D：40Pin极细同轴线束的典型应用

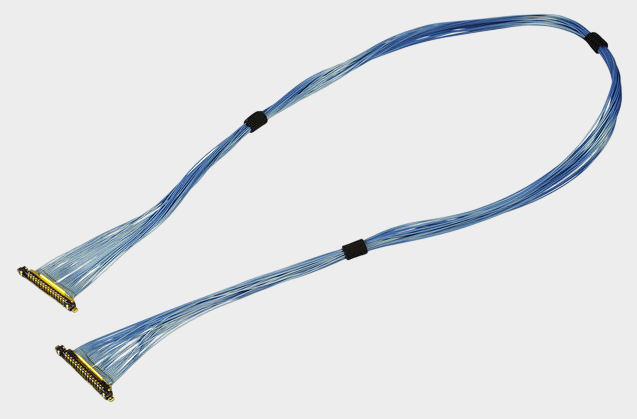

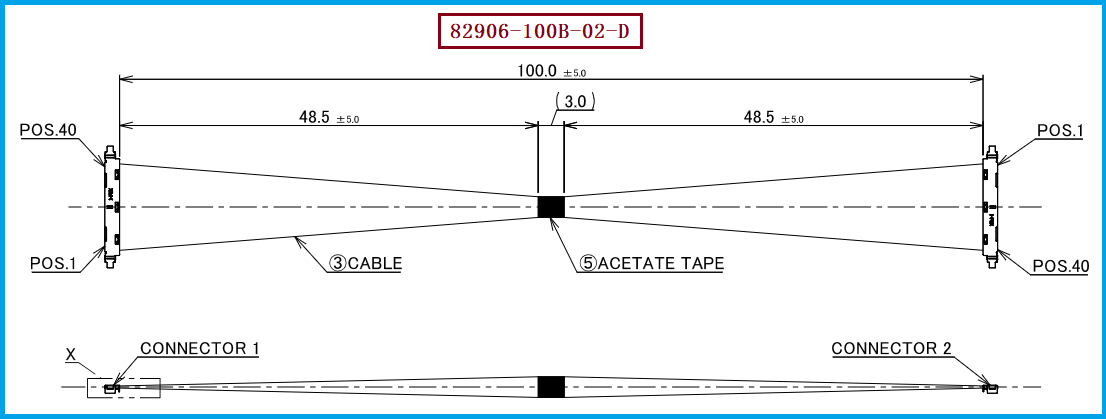

I-PEX CABLINE®-UX II系列面向笔记本电脑、平板、VR/AR、无人机、机器人等高密度电子设备，采用0.25mm间距、超低高度及90°垂直出线结构，在有限空间内实现高速信号连接。根据I-PEX 82906-100B-02-D产品图纸，该型号为40Pin极细同轴线束，线束长度为100±5mm，采用40根AWG #46、50Ω Micro-Coaxial Cable，两端配置对应的CABLINE®-UX II连接器结构。对于需要进行国产替代的工程师和采购人员而言，这类产品的核心并不只是“线材能够生产”，而是要在极细线径、阻抗、连接器结构、尺寸及电气性能等多个维度实现稳定匹配。

二、极细同轴线束国产替代成功的关键因素是什么？

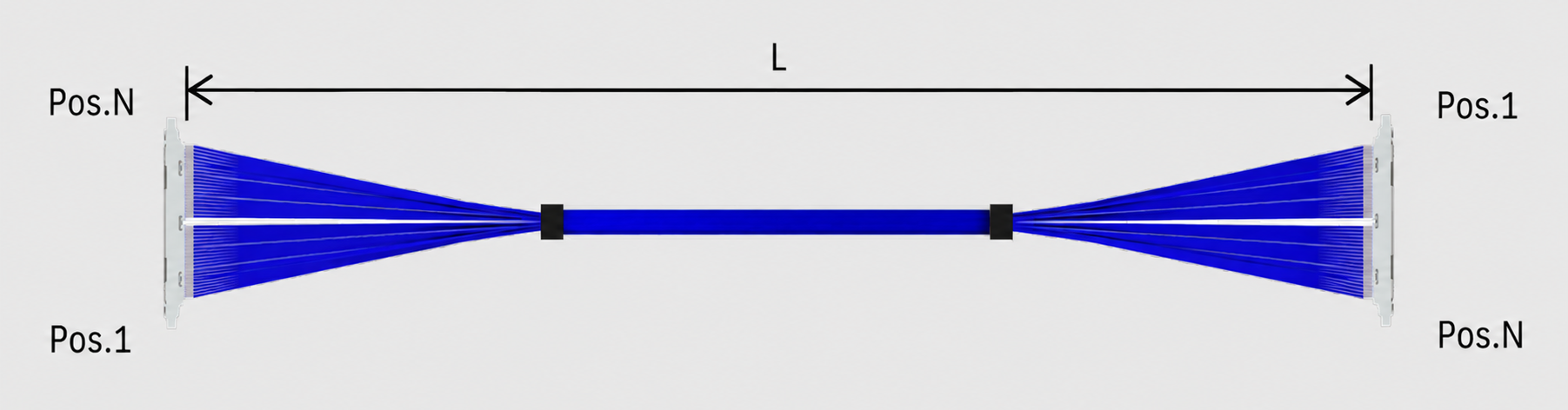

极细同轴线束国产替代能否成功，关键在于兼容性、制造能力与验证能力。以I-PEX 82906-100B-02-D为例，其线材端连接器相关型号为20532-040T-02-1，产品要求40Pin、AWG #46、50Ω，并采用1-N线序定义。在实际替代设计中，需要重点确认连接器安装尺寸、插接结构、线缆外径、端部加工、屏蔽结构以及Pin脚对应关系，不能仅按照“40Pin+100mm”进行简单复制。同时，原产品图纸还涉及UV胶固定、黑色醋酸胶带等工艺要求，因此国产替代厂商需要具备从超细同轴线材加工、端子压接、连接器组装到成品检测的完整制造能力，才能降低批量使用过程中的连接不良、信号异常及可靠性风险。

三、选型和兼容与替代方案参考及建议：不能只看料号

对于工程师和采购人员来说，选择极细同轴线束替代方案时，建议首先按照**“料号—连接器—线材—线序—尺寸—性能—应用验证”的逻辑进行确认。I-PEX 82906-100B-02-D对应40Pin规格，线材采用AWG #46、50Ω Micro-Coaxial Cable，线材端连接器型号为20532-040T-02-1**，线序按照客户要求采用1-N定义。因此，在进行兼容替代时，应先确认设备端连接器及PCB端接口是否能够匹配，再确认线束长度、出线方向、弯折空间及端部结构是否符合实际装配要求；对于高速显示、AI视觉、工业视觉等应用，还需要结合实际系统进行信号完整性、阻抗一致性和稳定性验证。我们公司可提供：I-PEX 82906-100B-02-D兼容替代线束方案，可根据客户实际产品结构及技术要求进行极细同轴线束的规格匹配与定制。

四、工程师如何判断极细同轴线束替代方案是否可靠？

判断替代方案是否可靠，不能只通过外观或通断测试来决定，而应重点考察产品的工程一致性和批量稳定性。对于82906-100B-02-D这类40Pin、AWG #46、50Ω极细同轴线束，需要重点验证线序是否正确、连接器插接是否可靠、线缆阻抗是否满足设计要求、成品尺寸是否影响装配，以及焊接/压接和胶固定工艺是否稳定。同时还应结合实际应用进行插拔、弯折、拉力、绝缘及耐压等相关测试，并根据客户设备需求进一步验证高速信号传输表现。只有当替代产品能够做到规格对应、接口兼容、性能达标、工艺稳定、批量一致，才能真正称得上可靠的国产替代方案。

五、总结

随着笔记本电脑、高速显示模组、工业视觉、AI视觉及其他高密度电子设备持续向轻薄化、小型化和高速化发展，极细同轴线束的重要性越来越突出。I-PEX 82906-100B-02-D作为40Pin、AWG #46、50Ω规格的极细同轴线束，其国产替代不仅需要解决产品尺寸和连接器匹配问题，更需要解决线序、阻抗、信号完整性及批量制造一致性等工程问题。围绕20532-040T-02-1连接器、40Pin规格及1-N线序定义，通过针对性的兼容设计和可靠性验证，可以为客户提供更具工程可行性的替代选择。我们公司可提供I-PEX 82906-100B-02-D兼容替代线束方案，面向高密度电子设备提供极细同轴线束定制与国产替代支持。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
