一、I-PEX 82696-100B-01-D：40Pin极细同轴线束产品介绍

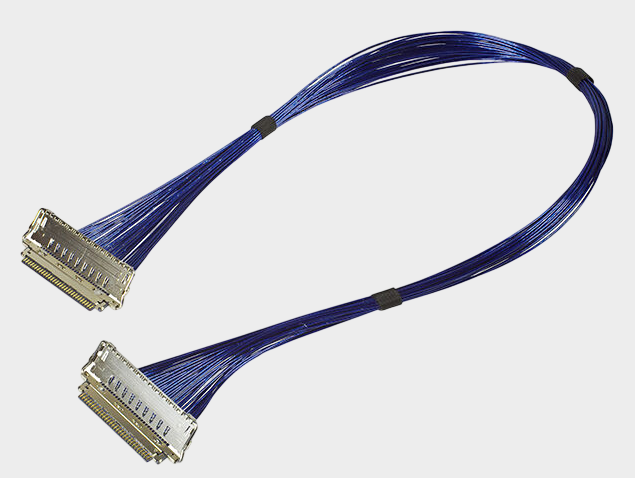

在笔记本电脑、工业相机、高清显示模组、AI视觉设备及精密电子产品中，随着设备内部空间不断缩小，多通道高速信号传输对线束的小型化、高密度和稳定性提出了更高要求。I-PEX CABLINE-VS II 40P Harness 82696对应的极细同轴线束产品料号为 82696-100B-01-D，采用40路Micro-Coaxial Cable结构，线材规格为 AWG#40、50Ω、Blue，两端均配置40Pin连接器，Pin Assignment为1:1，即对应Pin位进行连接，线束总长度为 100mm，长度公差±5mm。该型号线材端使用的连接器Housing Assembly型号为 20847-040T-01，并配合相关Shell、Lock Bar Assembly等组件形成完整连接结构；线束中部采用黑色Acetate Tape进行固定，并使用UV Glue进行局部固定。对于工程师而言，这种40路Micro-Coaxial极细同轴线束能够在有限安装空间内实现多通道信号连接；对于采购人员而言，82696-100B-01-D的Pin数、AWG规格、50Ω阻抗、连接器型号和100mm长度等信息，也为产品选型、供应商询价和替代方案评估提供了明确依据。

二、普通同轴线VS极细同轴线：差别到底多大？

普通同轴线与极细同轴线并不是简单的“粗线”和“细线”的区别，其核心差异还体现在结构尺寸、空间利用、布线密度以及应用场景等方面。普通同轴线通常具有相对更大的线径，当设备内部需要同时布置几十路信号时，较大的线束体积会占用更多空间，并增加弯折和走线设计压力；而极细同轴线通过更小的线径和精细化的同轴结构设计，可以将多路独立信号通道集中组成高密度线束，更适合笔记本、显示模组、摄像头模组及其他小型化电子设备。以 82696-100B-01-D为例，该产品将40根 AWG#40、50Ω Micro-Coaxial Cable组成40Pin线束，在满足多通道连接需求的同时，有利于设备内部空间的高效利用。对于工程师来说，极细同轴线的优势不仅是尺寸更小，还需要综合考虑阻抗、屏蔽、信号完整性、弯折空间以及端接工艺；对于采购人员而言，也不能只以线材价格判断产品优劣，因为极细同轴线束对精密加工、端接、装配及批量一致性具有更高要求。

三、从工程设计角度看：极细同轴线束选型需要关注哪些参数？

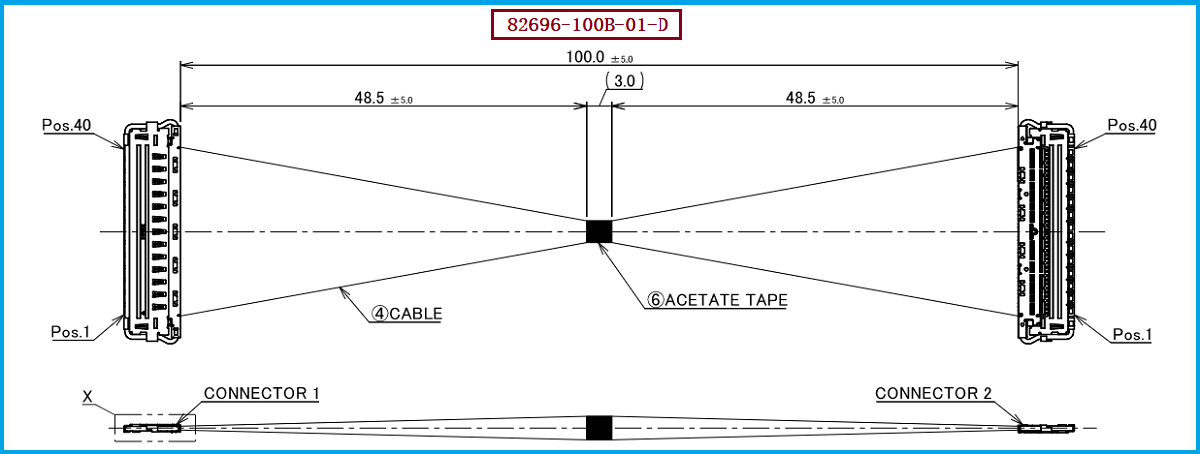

在实际项目中，工程师进行极细同轴线束选型时，应避免仅根据“40Pin”或“100mm”进行简单判断，而应从连接器、线材规格、电气参数、Pin定义和机械结构等多个方面进行匹配。82696-100B-01-D的主要选型特征包括40Pin Micro-Coaxial Cable、AWG#40、50Ω、Blue、100±5mm以及1:1 Pin Assignment，并采用 20847-040T-01作为线材端Housing Assembly；此外，图纸还规定了相应的连接器装配结构、线束固定方式以及电气和可靠性要求。因此，在设计替代线束时，应首先确认设备端连接器是否与CABLINE-VS II体系匹配，再确认Pin位定义、线材规格、阻抗、长度及线束结构是否一致。尤其对于高速信号应用，线材规格和整体结构不能随意改变，否则可能影响实际系统中的信号传输表现。对于已有成熟产品的客户，如果原有BOM中已经采用该型号，则可以直接以 I-PEX 82696-100B-01-D作为替代选型的基础型号进行样品验证和规格确认。

四、选型和兼容与替代方案参考及建议

对于采购人员而言，选择极细同轴线束供应商时，除了关注单价，更应该关注供应商是否具备与原厂产品进行规格匹配和批量制造的能力。针对 I-PEX 82696-100B-01-D，建议重点确认40Pin数量、20847-040T-01连接器型号、AWG#40线材、50Ω阻抗、100±5mm长度、1:1 Pin Assignment等关键参数，并进一步确认连接器装配、线束固定以及实际设备安装尺寸。若客户需要进行国产替代、供应链优化或第二供应商导入，可以按照原产品料号、工程图纸或实物样品进行对应开发。我们公司可提供：82696-100B-01-D兼容替代线束方案，可围绕客户原有产品的Pin数、线材规格、连接器型号、线束长度及结构要求进行匹配制造，为研发打样、小批量试产、量产导入以及供应链替代提供极细同轴线束产品支持。对于采购端，在进行询价或供应商比价时，建议明确提供 82696-100B-01-D、20847-040T-01、100mm这三个核心信息，以减少产品规格理解偏差，提高样品确认和替代导入效率。

五、总结

综合来看，I-PEX 82696-100B-01-D是一款40Pin Micro-Coaxial极细同轴线束，采用 AWG#40、50Ω线材，产品长度为 100±5mm，线材端使用 20847-040T-01连接器Housing Assembly，并采用1:1 Pin Assignment结构，适用于对连接密度和安装空间具有较高要求的电子设备。普通同轴线与极细同轴线的差异不仅在于线径，更体现在高密度布线、空间利用以及精密制造要求等方面，因此在进行产品替代时，应同时从电气、机械、连接器和制造工艺多个维度进行确认。对于需要降低原厂采购成本、增加供应商渠道或推进国产替代的客户，选择具备成熟极细同轴线束制造能力的供应商尤为重要。我们公司可提供82696-100B-01-D兼容替代线束方案，以原产品规格和客户实际应用需求为基础进行匹配制造，助力工程研发与采购端实现稳定、可靠的极细同轴线束替代。
