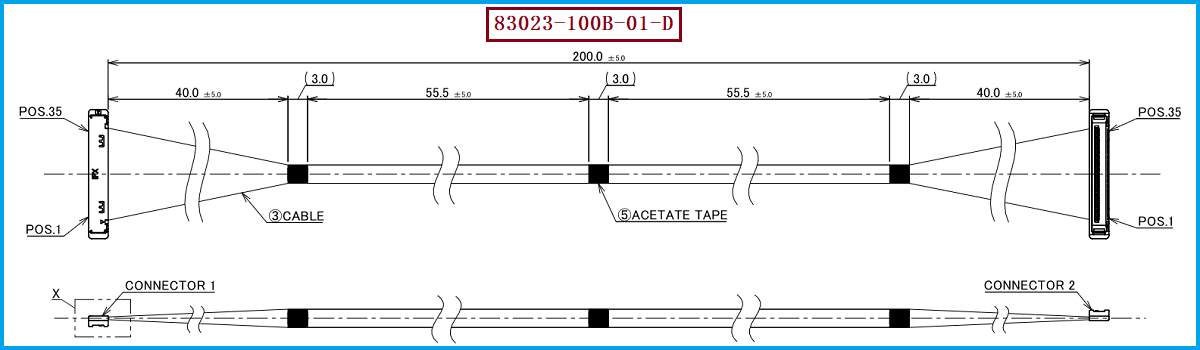

一、35PIN 40AWG极细同轴线束，满足高密度连接需求

在笔记本电脑、平板电脑、AR/VR设备、显示模组、摄像头模组及其他精密电子设备中，内部空间越来越紧凑，而高速数据传输通道却不断增加，这对线束的尺寸、布线密度以及信号传输性能提出了更高要求。I-PEX 83023-100B-01-D属于CABLINE®-SS系列35PIN极细同轴线束，I-PEX官方产品资料明确将该型号定义为35Pin、Micro-Coaxial 40AWG、L=200mm、1-1，也就是说，该产品采用40AWG极细同轴线材，标准线束长度为200mm，两端采用1-1线位定义。 对于工程师而言，40AWG极细同轴线可以在有限空间内实现高密度布线，同时利用同轴结构满足高速信号传输对电气性能的要求；对于采购人员而言，选购或寻找替代产品时，则不能只关注“35PIN”这一单一参数，还应同步确认83023-100B-01-D产品料号、200mm长度、40AWG线材、1-1线位及配套连接器等关键规格，从源头降低错料和替代不匹配风险。

二、如何理解极细同轴线束的“传输损耗”？

对于高速信号线束而言，“传输损耗”是工程师进行选型时非常重要的一项指标。简单理解，信号从发送端经过极细同轴线束到达接收端的过程中，信号能量会受到导体损耗、介质损耗以及高频效应等因素影响，使接收端实际获得的信号幅度低于发送端；在线束长度增加、工作频率提高时，传输损耗通常更加值得关注。因此，传输损耗并不是简单理解成“线越细，损耗一定越大”，而需要结合线材结构、导体材料、绝缘材料、特性阻抗、工作频率、线长以及连接器等因素进行综合评价。I-PEX官方将CABLINE®-SS定位为高速数据传输用Micro-Coaxial Connector，并给出最高16Gbps/Lane的系列应用能力，同时列出AWG36、AWG38、AWG40等Micro-Coaxial Cable规格；但这属于连接器系列的应用能力，并不能直接等同于某一条具体83023线束在所有系统中都能达到16Gbps/Lane，实际信号完整性仍应结合具体线材、连接器、PCB及整机链路进行测试验证。 对于工程项目来说，更合理的做法是根据实际信号速率和频率要求关注插入损耗、回波损耗、阻抗一致性等指标，而不是仅凭AWG大小判断线束的高速传输能力。

三、20373-R35T-06连接器与40AWG线材的组合优势

I-PEX 83023-100B-01-D所对应的线材端连接器型号为20373-R35T-06，属于CABLINE®-SS 35PIN Plug Housing体系。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、Vertical（Right Angle）连接方向，35PIN属于该系列可选Pin数，同时官方推荐料号中明确列出20373-R35T-06为35Pin Plug Housing。 对于工程师来说，20373-R35T-06与40AWG Micro-Coaxial Cable的组合适合高密度、小型化内部连接设计，能够在有限PCB及结构空间内布置更多信号通道；对于采购人员而言，则建议在询价时完整描述为“I-PEX 83023-100B-01-D / 35PIN / 200mm / 40AWG Micro-Coaxial / 1-1 / 20373-R35T-06”，而不是简单询价“35P极细同轴线束”，因为I-PEX CABLINE®-SS同时存在不同Pin数、不同长度以及1-N、1-1等不同线位产品。官方产品矩阵明确显示，35P 1-1系列中83022为100mm、83023为200mm、83024为300mm，因此200mm长度和1-1线位也是83023的重要型号识别条件。

四、选型和兼容与替代方案参考及建议

如果工程师或采购人员正在寻找I-PEX 83023-100B-01-D的兼容产品、国产替代产品或第二供应商方案，建议首先确认原产品的完整规格，包括35PIN、200mm、40AWG、1-1线位、20373-R35T-06连接器及0.4mm Pitch等关键参数，再进一步核对线束外形、端接结构、布线方向以及实际设备安装空间。尤其需要注意，I-PEX同样存在82443-100B-02-D这一35PIN、200mm的产品，但其属于1-N线位，而83023属于1-1线位，两者不能仅凭Pin数量和长度相同就判断可以直接替换。I-PEX官方目录也明确说明，标准Harness料号仅适用于对应的Harness规格，如果Harness规格发生变化，则需要相应更新Part Number。 我们公司可提供：I-PEX 83023-100B-01-D兼容替代线束方案，专注于极细同轴线束的研发与生产制造，可根据客户原装样品、工程图纸、产品料号以及实际应用要求进行兼容替代开发，并围绕20373-R35T-06连接器、35PIN、40AWG、200mm长度、1-1线位等关键要求进行产品确认，为工程师提供样品验证与技术支持，同时为采购人员提供第二供应商导入、国产替代及批量供应方案。

五、总结

综合来看，I-PEX 83023-100B-01-D是一款面向高密度内部信号连接的35PIN极细同轴线束，其核心规格包括200mm线束长度、40AWG Micro-Coaxial Cable、1-1线位定义以及20373-R35T-06线材端连接器。 对工程师而言，极细同轴线束的价值不仅在于线材尺寸小，更重要的是能够在有限空间内实现多通道高速信号传输，因此在进行产品替代时，需要重点验证连接器匹配、线位对应、阻抗及高速信号完整性等因素；对于采购人员而言，则应重点考察供应商是否具备40AWG极细同轴线材的稳定加工能力、35PIN高密度连接器端接能力、批量生产一致性以及产品验证能力。我们公司可提供I-PEX 83023-100B-01-D兼容替代线束方案，可面向显示设备、摄像头模组、AR/VR设备、笔记本电脑及其他精密电子产品提供极细同轴线束的替代制造服务。总体而言，理解极细同轴线束的传输损耗，应从“线材—连接器—长度—频率—系统链路”整体角度进行判断，而不能单纯以线径粗细评价性能；只有在机械结构和电气性能均得到验证的基础上，才能实现真正可靠的兼容替代。
