一、20P/40AWG/100mm：面向高密度设备内部连接的极细同轴线束

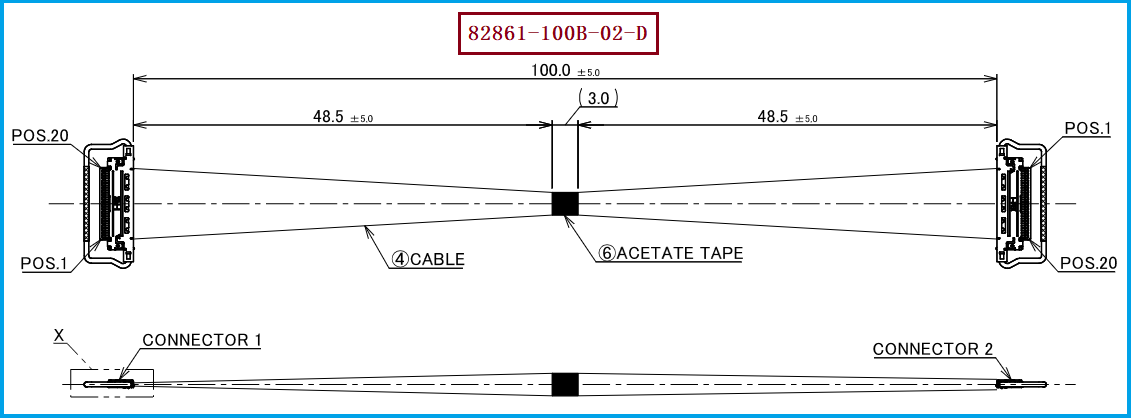

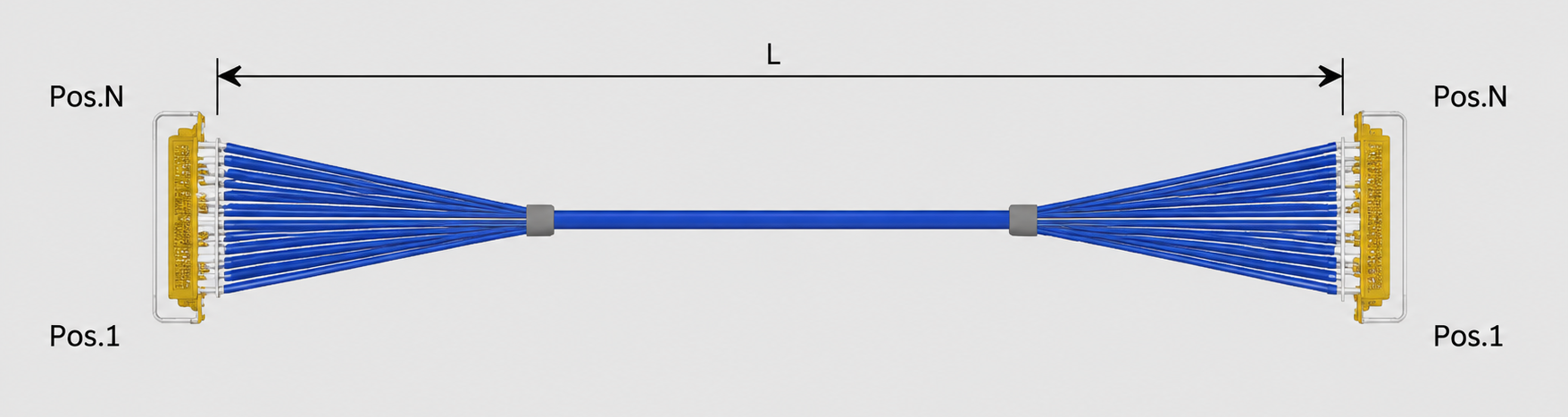

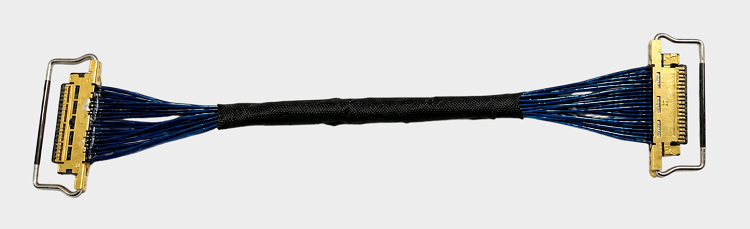

在笔记本电脑、平板电脑、显示模组、摄像头模组、工业视觉设备及其他空间高度受限的电子产品中，内部高速信号连接不仅要求传输稳定，还要求线束尽可能小型化、轻量化，以适应越来越紧凑的结构设计。I-PEX 82861-100B-02-D属于CABLINE-CA系列20Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，标准线长为100mm，线序定义为1-N，并与CABLINE-CA系列微型连接器配套使用。该产品配套线材端连接器型号为20634-120T-02，连接器采用0.4mm级高密度端子间距设计，适用于对连接器占用空间和信号密度都有较高要求的设备内部连接。对于工程师而言，这类极细同轴线束的核心价值并不只是“线径更细”，而是在有限的PCB及机构空间内实现多通道高速信号传输，同时兼顾阻抗控制、屏蔽性能、串扰控制以及机械连接可靠性。对于采购人员而言，选择此类线束时则需要同时核对Pin数、AWG规格、线长、线序、连接器型号以及实际装配尺寸，而不能仅以“20Pin极细同轴线”作为采购判断依据。

二、为什么高端设备都在用极细同轴线？从工程设计看小型化与高速传输的平衡

高端电子设备越来越多地采用极细同轴线，根本原因在于设备内部正在同时向高速化、高密度化和轻薄化发展。传统普通排线虽然成本和加工相对简单，但当高速信号频率不断提高后，信号衰减、阻抗不连续、串扰以及电磁干扰等问题会更加明显，而同轴结构能够通过中心导体、绝缘层和屏蔽层形成相对稳定的传输环境，有利于高速信号完整性控制。尤其是40AWG这样的极细规格，可以显著减少线束在设备内部的空间占用，使工程师能够在有限空间中实现更加灵活的走线与结构布局。因此，极细同轴线并不是单纯追求“越细越好”，而是需要在导体尺寸、特性阻抗、衰减、屏蔽、弯折性能、端接工艺和可靠性之间取得平衡。对于工程师而言，真正需要关注的是整套“线缆+连接器+端接工艺”的系统性能；对于采购人员而言，则应重点确认供应商是否能够稳定实现40AWG极细同轴线的批量加工，以及连接器端接后的一致性和可靠性。基于I-PEX 82861-100B-02-D的应用需求，我们公司可提供：I-PEX 82861-100B-02-D兼容替代线束方案，可根据客户实际产品结构、线长、线序及连接器装配要求进行定制开发与批量制造。

三、选型和兼容与替代方案参考及建议：不能只看料号，更要核对整套连接参数

在进行I-PEX 82861-100B-02-D兼容替代选型时，建议工程师和采购人员将原型号作为基准，从“Pin数+线材规格+长度+线序+连接器+电气性能+机械性能”多个维度进行确认。首先，20Pin、40AWG和100mm是该型号的重要识别参数，其中40AWG直接影响线束的外径、柔韧性、电流承载及高速传输特性；其次，线材端连接器型号20634-120T-02属于兼容匹配中的关键部件，需要重点确认连接器外形尺寸、Pin位排列、锁止方式、插合高度以及与PCB端连接器的匹配关系；再次，1-N线序也必须严格按照原设计进行验证，避免因两端Pin位映射不同导致整机信号无法正常工作。在替代开发阶段，还建议根据实际应用进行导通、绝缘、耐压、阻抗、插损、回损、串扰、弯折、拉力、插拔及高低温环境可靠性等验证。如果客户已有I-PEX原装样品，我们公司还可以围绕原线束进行尺寸、线序、连接器、线长及加工结构对标，形成更适合批量采购的兼容替代方案。对于工程师而言，这种方式可以降低重新设计PCB和机构结构的风险；对于采购人员而言，则有利于在保持原有安装及连接方式的基础上寻找稳定的国产替代供应链。我们公司可提供：I-PEX 82861-100B-02-D兼容替代线束方案，支持极细同轴线束的定制化开发、打样和批量生产。

四、面向国产替代与批量应用：从单一线束采购转向可靠的供应链方案

对于高端电子设备制造商而言，极细同轴线束虽然属于内部连接部件，但其加工精度和一致性会直接影响整机装配效率及高速信号连接可靠性。因此，在采购I-PEX 82861-100B-02-D同类替代产品时，不仅要比较价格，还应重点考察供应商的40AWG极细同轴线加工能力、连接器端接能力、线序管理能力、长度一致性、批量交付能力以及质量检测体系。我们的产品定位并不是简单复制某一条线束，而是围绕客户实际应用需求提供从极细同轴线材加工、连接器端接、线序控制到成品检测的一体化制造服务，帮助客户在保持原有结构和接口方案的基础上实现国产化供应及成本优化。对于需要进行I-PEX CABLINE-CA系列兼容替代的客户，可将I-PEX 82861-100B-02-D、40AWG、20Pin、100mm、20634-120T-02作为明确的对标基础，再结合具体设备需求确认最终规格。无论是工程研发阶段的样品验证，还是采购阶段的批量替代，我们公司均可提供相应的极细同轴线束兼容替代支持。

五，总结

I-PEX 82861-100B-02-D是一款典型的20Pin、40AWG、100mm高密度极细同轴线束，其配套线材端连接器型号为20634-120T-02，适合应用于对空间、信号完整性和连接可靠性要求较高的电子设备。随着高端设备持续向轻薄化、高速化和高集成度发展，40AWG极细同轴线束的应用价值也将进一步提升。对于需要进行国产替代的客户而言，真正可靠的替代方案应同时满足尺寸、线序、连接器、电气性能、机械性能及批量一致性要求。我们公司可提供：I-PEX 82861-100B-02-D兼容替代线束方案，为工程师研发选型和采购人员国产化替代提供专业的极细同轴线束产品及制造支持。
