一、I-PEX 83005-100B-01-D产品解析：40Pin、AWG46与1-1线位定义满足高密度连接需求

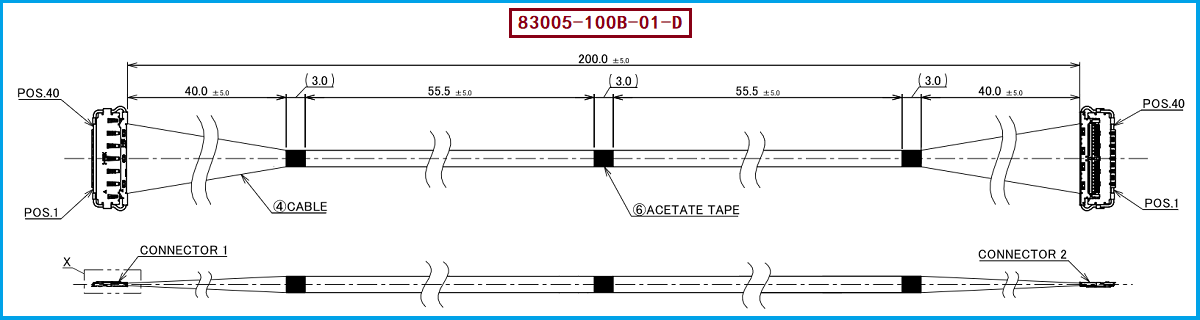

对于笔记本电脑、工业相机、高速显示模组、精密电子设备等空间受限的应用场景而言，极细同轴线束不仅需要满足小型化要求，还需要兼顾高速信号传输、线位一致性以及连接可靠性。根据 I-PEX 83005 产品图纸，该型号为 I-PEX 83005-100B-01-D，采用 40Pin Micro-Coaxial极细同轴线结构，线材规格为 AWG #46、50Ω、Blue，线束标称长度为 200mm，整体长度公差为 ±5.0mm，两端采用连接器连接，并明确采用 1-1线位定义，即对应Pin位按照1对1方式连接。在线材端连接器方面，该产品使用的 Plug Housing 型号为 20974-040T-01，两端各配置相应组件。对于工程师而言，40Pin高密度排列、AWG46极细同轴线、50Ω特性阻抗以及1-1线位定义，是进行替代设计和样品验证时需要重点确认的核心参数；对于采购人员而言，则应重点核对产品料号、Pin数、线径、长度、线位定义、连接器型号及端部尺寸，避免仅依据“40Pin极细同轴线束”进行采购而造成规格不匹配。

二、极细同轴线束线芯常用铜材有哪些？不同铜材会影响加工与高速信号应用

在极细同轴线束制造过程中，线芯导体材料是影响导电性能、机械强度、焊接加工性及长期可靠性的重要因素。行业中常见的线芯铜材包括裸铜、镀锡铜、镀银铜以及部分铜合金或高强度铜材。裸铜具有较好的导电性能和加工基础，但在极细线加工及长期环境可靠性方面需要结合绝缘、屏蔽及端接工艺综合考虑；镀锡铜通常具有较好的抗氧化能力和端接加工适应性，在需要兼顾制造与可靠性的线束产品中较为常见；镀银铜则具有较好的高频导电特性和耐高温能力，在部分高频、高速应用中具有优势；铜合金类材料则更多考虑机械强度、抗拉性能和特殊可靠性要求。对于工程师来说，选择铜材不能只看“导电率”，还需要综合考虑导体直径、屏蔽结构、绝缘材料、特性阻抗、弯折寿命、端子连接工艺以及高速信号完整性。特别是AWG46这类极细规格，导体尺寸已经非常小，材料、绞合结构及加工工艺之间存在明显关联。需要特别说明的是，你提供的I-PEX 83005-100B-01-D图纸主要明确了AWG46、50Ω等线材规格，并未明确指定上述哪一种铜材作为线芯材料，因此实际替代开发时，应以客户样品、原厂线材结构或双方确认的材料规格作为最终依据，而不应直接假定原厂一定采用某一种铜材。

三、I-PEX 83005-100B-01-D兼容替代方案：围绕连接器、线位和尺寸进行一对一验证

针对需要进行 I-PEX 83005-100B-01-D 原型号替代采购的工程师和采购人员，建议首先以目标型号作为规格匹配基准，重点确认 40Pin、AWG46、50Ω、200mm、1-1线位定义等关键条件；其次确认线材端连接器型号，尤其是 20974-040T-01，同时结合对应的连接器组件及板端匹配关系进行验证。

对于替代线束而言，仅仅做到“连接器能够插上”并不能代表真正兼容，还需要进一步验证端部外形、线束长度公差、Pin-to-Pin对应关系、同轴线屏蔽连续性、特性阻抗、高速信号传输性能、绝缘性能以及装配后的机械可靠性。我们公司专注于极细同轴线束的研发与生产制造，可根据客户原有线束实物、图纸及应用需求进行规格确认、样品打样和兼容性验证，并针对 I-PEX 83005-100B-01-D提供兼容替代线束方案。针对原型号的40Pin结构、AWG46极细同轴线、1-1线位定义以及配套连接器进行对应开发，为客户提供从样品验证到批量生产的极细同轴线束替代解决方案。对于采购端，如果目标是降低供应风险或寻找第二供应商，建议在正式批量导入前完成连接器匹配、线序测试、尺寸检测、电气性能测试及整机验证，以确保替代产品能够满足实际应用要求。

四、替代开发验证重点：从线序、尺寸到高速信号完整性全面确认

对于40Pin高密度极细同轴线束而言，兼容替代不仅是连接器和线材的简单复制，更重要的是保证产品在实际设备中的机械、电气及高速信号性能一致性。在样品开发阶段，应重点确认连接器与板端的匹配关系、40Pin线位是否准确、1-1线序是否完全对应，同时对线束长度、端部尺寸及整体装配尺寸进行检测。在电气性能方面，还需要关注导通性能、绝缘性能、特性阻抗以及高速信号传输表现；对于高速显示、摄像、数据传输等应用，还应结合实际工作频率和传输要求进行信号完整性验证。此外，AWG46极细同轴线本身具有较小的线径，因此在线束生产过程中，对端接精度、线材一致性、屏蔽连续性及加工过程控制也提出了更高要求。通过从结构尺寸、连接器匹配、线序定义、电气性能、高速信号及机械可靠性等多个维度进行验证，可以有效降低替代产品导入后的兼容风险，为后续批量生产提供可靠依据。

五、总结

综合来看，I-PEX 83005-100B-01-D 是一款面向高密度、小型化电子设备连接应用的 40Pin AWG46极细同轴线束，其核心规格包括 200mm标称长度、50Ω特性阻抗以及1-1线位定义，线材端配套使用 20974-040T-01 连接器组件。对于工程师而言，替代开发的重点在于确保线材、连接器、线位、尺寸及高速信号性能之间保持一致；对于采购人员而言，则应从“型号对应、规格对应、连接器对应、线序对应、性能验证”几个维度综合判断替代产品，而不能单纯以外观或Pin数进行判断。我们公司依托极细同轴线束研发与生产制造能力，可针对 I-PEX 83005-100B-01-D 提供兼容替代开发与生产服务，根据客户提供的图纸、样品及实际应用需求进行产品规格确认、样品打样、性能测试及批量生产，为客户提供稳定可靠的极细同轴线束兼容替代方案，助力客户降低供应风险、拓展第二供应商渠道并推进极细同轴线束国产化替代。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
