一、面向高速连接应用的50PIN极细同轴线束解决方案

随着笔记本电脑、平板设备、显示模组以及工业电子设备不断向轻薄化、高集成化方向发展，设备内部连接空间越来越有限，对高速信号传输线束提出了更高要求。极细同轴线束（Micro-Coaxial Cable Harness）凭借小型化结构、高密度连接能力以及优异的屏蔽性能，成为高速电子设备内部信号连接的重要方案。

I-PEX 82993-100B-01-D 是一款CABLINE®-CA II系列50PIN极细同轴线束产品，采用 40AWG Micro-Coax极细同轴线材，适用于高速、高密度信号传输应用。该型号线束配套使用的线材端连接器型号为 20680-050T-01，属于CABLINE®-CA II系列50PIN连接方案，采用 **0.4MM Pitch（触点间距）**设计，可满足设备内部多信号、高密度连接需求。

该产品采用 1-1线位定义，即两端Pin位对应连接，有利于工程师进行PCB布局设计、信号调试以及后期维护。同时，50PIN高密度结构结合40AWG极细同轴线材，可以在有限空间内实现稳定高速信号传输，适用于显示模组、高速数据模块以及精密电子设备内部连接。

二、如何根据Pitch选极细同轴线？Pitch与线材规格匹配的重要性

在极细同轴线束设计过程中，Pitch（连接器触点间距）是工程师选择线材规格的重要参考因素之一。不同Pitch尺寸代表连接器端子的排列密度不同，会直接影响线束整体尺寸、可使用线材外径以及信号传输性能。

如何根据Pitch选极细同轴线？通常需要结合连接器Pitch、PIN数量、设备空间限制以及信号速率综合判断。当连接器采用较小Pitch设计时，例如 0.4MM Pitch连接器，通常需要匹配更细直径的Micro-Coax线材，以保证线束能够满足端子排列要求，同时避免因线径过大造成组装困难、应力集中或空间干涉。

对于 I-PEX 82993-100B-01-D 产品而言，其配套连接器 20680-050T-01采用 50PIN、0.4MM Pitch结构，因此线束采用 40AWG Micro-Coax极细同轴线材。40AWG线材具有较小外径，可以满足高密度Pitch连接需求，同时保持良好的高速信号传输能力和屏蔽效果。

工程师在进行极细同轴线选型时，不仅需要关注Pitch匹配，还需要同时确认：

  •  连接器PIN数量是否匹配；

  •  线材AWG规格是否满足结构要求；

  •  信号频率及传输速率是否满足要求；

  •  线束长度是否影响信号完整性；

  •  设备内部弯折空间是否满足安装要求。

因此，Pitch并不是唯一选型依据，而是连接器、线材规格、电气性能以及机械结构综合匹配的重要参数。

三、选型和兼容与替代方案参考及建议

对于采用CABLINE®-CA II系列连接方案的设备，在进行极细同轴线束选型或国产替代开发时，工程师和采购人员需要重点确认产品料号、连接器型号、Pitch规格、PIN数量、线材AWG以及线位定义等关键参数。

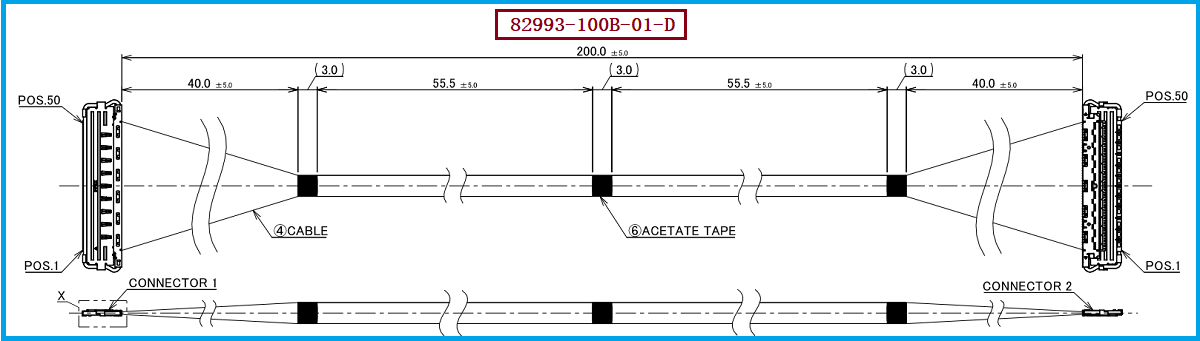

I-PEX 82993-100B-01-D作为50PIN高速极细同轴线束方案，其主要规格包括：

采用 50PIN连接结构，配套线材端连接器型号为 20680-050T-01；连接器采用 0.4MM Pitch设计；线束使用 40AWG Micro-Coax极细同轴线材；线位定义为 1-1。这些参数共同决定了该线束方案在高速、小空间应用中的适配能力。

在进行兼容替代时，不能仅关注连接器外形尺寸是否一致，还需要验证线材加工精度、端部组装可靠性、信号完整性以及批量生产一致性。特别是在0.4MM Pitch高密度连接应用中，线束制造工艺能力直接影响产品最终可靠性。

我们公司可提供：I-PEX 82993-100B-01-D兼容替代线束方案。公司具备极细同轴线束研发与制造能力，可根据客户需求提供匹配 20680-050T-01连接器、40AWG Micro-Coax线材以及50PIN 0.4MM Pitch连接规格的替代产品，帮助客户实现稳定供应和国产化替代。

四、专业极细同轴线束制造能力满足高速设备连接需求

极细同轴线束属于精密连接产品，其生产过程涉及微细线材处理、屏蔽层加工、端部连接器组装以及电性能检测等多个关键环节。针对 I-PEX 82993-100B-01-D这类CABLINE®-CA II系列产品，公司可提供从样品开发、小批量验证到批量生产的一体化制造服务。

在制造过程中，公司注重产品尺寸一致性、电气性能稳定性以及连接可靠性，通过导通测试、短路测试、绝缘检测以及高速信号相关验证，确保产品满足客户对于高速电子设备内部连接的应用需求。同时，可根据客户设备结构，对线束长度、线材规格、连接器匹配以及布线方案进行优化，为客户提供更加灵活可靠的极细同轴线束解决方案。

五，总结

I-PEX 82993-100B-01-D极细同轴线束是一款面向高速、高密度电子设备应用的50PIN Micro-Coax连接方案，采用 20680-050T-01线材端连接器，匹配 40AWG极细同轴线材，并基于 0.4MM Pitch高密度连接结构设计，可满足现代电子设备对于空间节省、高速传输以及可靠连接的需求。

在极细同轴线束选型过程中，Pitch是连接器与线材匹配的重要参考因素，需要结合PIN数量、AWG规格、信号要求以及结构空间进行综合评估。我们公司可提供 I-PEX 82993-100B-01-D兼容替代线束方案，为客户提供专业可靠的极细同轴线束国产替代选择，助力高速连接产品实现稳定升级。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
