一、32Pin高密度极细同轴线束，满足小型化设备内部高速连接需求

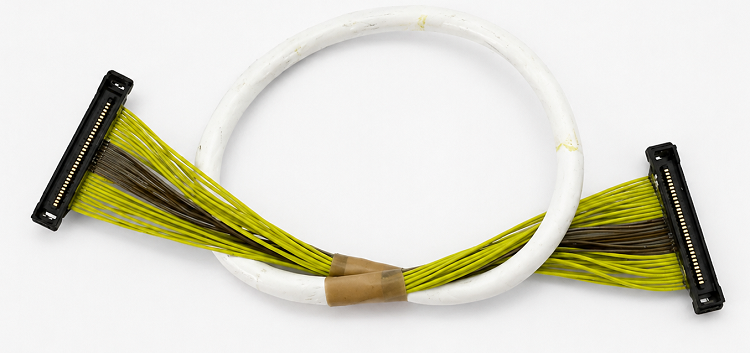

在笔记本电脑、高速显示模组、工业视觉、AI视觉以及其他高密度电子设备中，设备内部空间越来越紧凑，对连接线束的尺寸、信号传输能力和装配可靠性提出了更高要求。此次对应的产品为 CABLINE®-SS 32Pin极细同轴线束，长度为 200mm，采用 40AWG Micro-Coaxial Cable（极细同轴线），线束结构为 1-1。对应的连接器线材端型号为 20373-R32T-06，该型号属于CABLINE-SS 32Pin Plug Housing。I-PEX官方资料显示，CABLINE-SS采用 0.4mm Contact Pitch、Vertical Right Angle垂直直角插拔、水平出线结构，结合高度约 1.65±0.2mm，连接器深度约3mm，并支持10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等多种规格。对于工程师而言，这种0.4mm超细间距和低矮结构的价值在于能够在有限PCB空间中实现高密度布线，并适应笔记本转轴、显示模组及其他狭小安装区域；对于采购人员而言，除了关注Pin数和长度，更应同时确认线径、线序、连接器型号、出线方向及机械尺寸，避免出现“Pin数和长度相同，但无法直接装配”的替代风险。I-PEX官方资料同时显示，CABLINE-SS面向最高16Gbps/Lane的高速应用，并提供Micro-Coaxial Cable AWG36、AWG38、AWG40、AWG42等规格支持，其中AWG40是该系列高速性能测试中采用的典型线材规格。

二、极细同轴可以用于充电线吗？可以传输电力，但不等于适合做主充电线

“极细同轴可以用于充电线吗？”是工程选型中非常容易产生误解的问题。答案不能简单理解为“可以”或“不可以”。极细同轴线的核心优势是高密度、高速信号传输以及节省内部空间，并不是为了替代普通大电流充电线而设计。以本款32Pin、40AWG方案为例，I-PEX官方CABLINE-SS资料给出了AWG40在最多50个接点时约 0.25A/contact 的参考电流能力，在不超过32个接点时可达到约 0.3A/contact；这说明该连接器及相关线材方案具备一定的电力传输能力，可以在设备内部承担低电流供电、信号与电源组合连接等功能。但如果应用场景是手机、笔记本电脑等设备的主充电通道或高功率快充线，则不能仅凭“0.3A/contact”就判断整条极细同轴线能够承担对应充电功率，实际还必须结合线材结构、实际使用的导体规格、Pin Assignment、并联供电Pin数量、温升、连接器接触电阻以及整机电源设计进行评估。因此，从工程角度更准确的说法是：极细同轴线可以承担一定程度的电力传输，但40AWG极细同轴线更适合高速信号及小电流辅助供电场景，而不建议直接将其等同于传统高电流充电线。 对于采购人员来说，如果客户提出“这款极细同轴线能不能充电”的需求，应进一步确认实际电压、电流、功率和供电Pin数量，而不能只按照线束型号进行判断。

三、选型和兼容与替代方案参考及建议：不能只看32Pin和200mm

对于需要寻找国产替代、第二供应商或降低采购成本的工程师与采购人员而言，真正可靠的极细同轴线束替代，不是简单做到“同样32Pin、同样200mm”即可，而应围绕连接器兼容性、线材规格、线序、机械尺寸和高速信号性能进行综合确认。本方案重点对应 32Pin、40AWG、200mm、1-1结构，线材端连接器型号为 20373-R32T-06；I-PEX官方推荐的32Pin CABLINE-SS Plug Housing型号即为20373-R32T-06，同时对应的32Pin Receptacle型号为20374-R32E-31。官方32Pin 1-1线束系列还包括100mm的83019、200mm的83020以及300mm的83021，因此在替代开发时，应特别确认长度及1-1线序定义，而不能将同系列的1-N结构产品直接视为等效替代。 对于工程验证，还建议重点关注0.4mm Pitch、1.65±0.2mm结合高度、水平出线方式、连接器外形尺寸、端子接触可靠性以及高速信号完整性。CABLINE-SS采用I-PEX W-Point双触点设计，官方资料强调该结构有助于在较恶劣环境下维持公座与母座之间的接触品质，因此国产替代产品也应从插拔、接触稳定性和实际系统测试等维度进行验证，而不能仅依据外观判断兼容性。我们公司可提供：83020-100B-01-D兼容替代线束方案，针对工程师和采购人员的实际应用需求，可围绕32Pin、200mm、40AWG及相应连接器端结构进行兼容替代开发与供应，为笔记本、高速显示、工业视觉、AI视觉等高密度设备提供极细同轴线束解决方案。

四、面向工程与采购的替代价值总结：从“型号替代”走向“性能与应用替代”

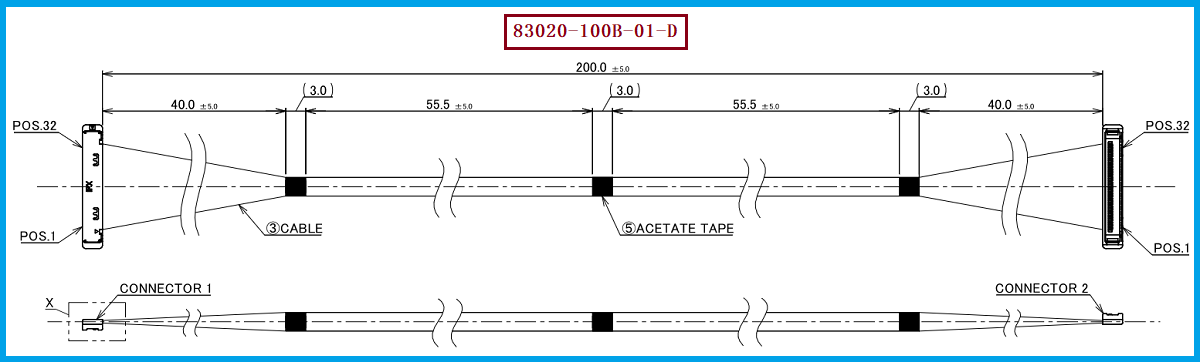

综合来看，这款 83020-100B-01-D（正式发布前建议核实是否应为官方料号 83020-100B-01-D）的核心特点可以概括为：32Pin高密度设计、40AWG极细同轴线、200mm长度、1-1线序以及CABLINE-SS系列连接器结构。对于工程师而言，选型重点应放在连接器配合、线序、阻抗及高速信号完整性，同时根据实际设备空间确认线束长度和出线方向；对于采购人员而言，则应重点确认料号、Pin数、长度、线径、连接器型号及替代产品的一致性，避免因型号相似而产生错料。需要强调的是，“极细同轴线能否用于充电”应根据具体电流和供电设计判断，它可以承担一定的电力传输，但40AWG极细同轴线的主要优势仍然是高速信号传输与高密度空间连接，并不意味着可以无条件替代高电流充电线。凭借极细同轴线束制造能力，我们公司可提供 83020-100B-01-D兼容替代线束方案，帮助客户在原有产品基础上进行国产替代、第二供应商导入及定制化开发。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
