一、产品概述：面向高速设备内部互连的60Pin极细同轴线束解决方案

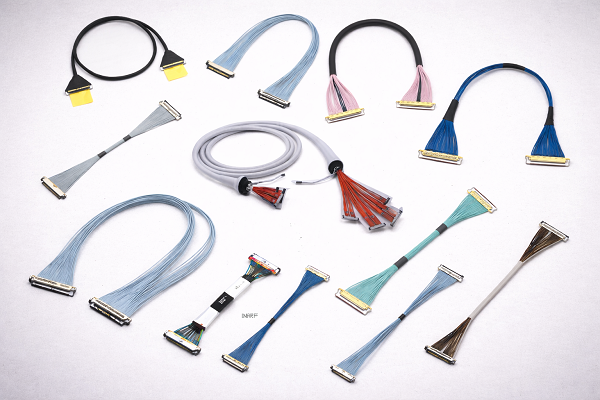

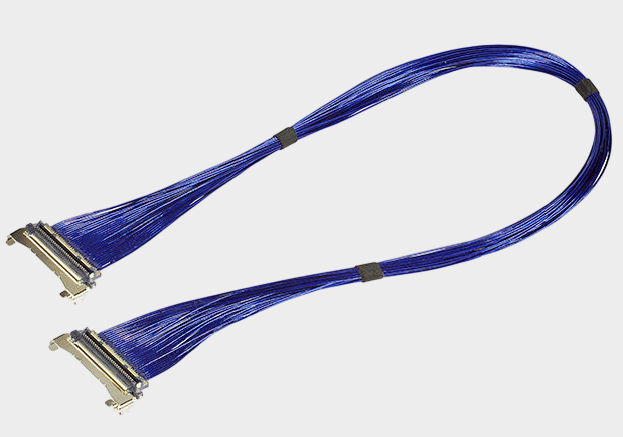

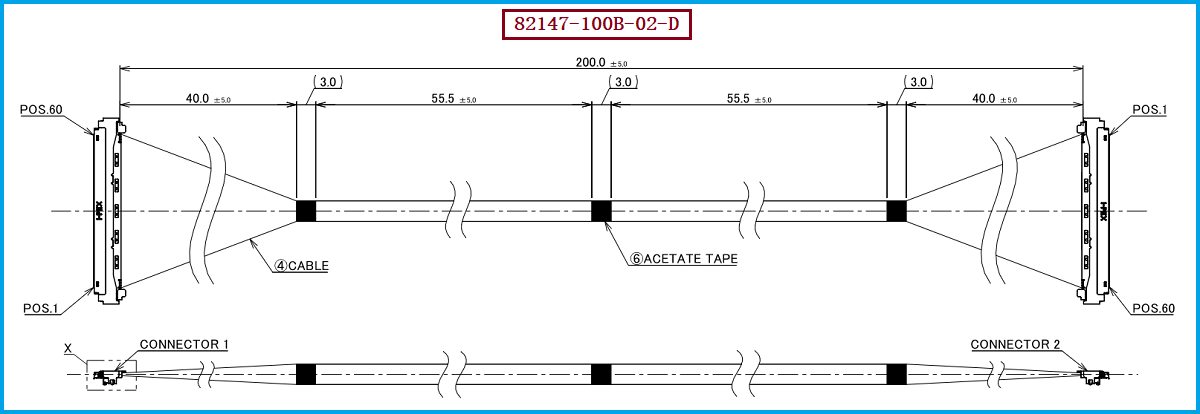

随着高速显示、高性能计算、工业视觉、AI设备及各类精密电子产品对内部信号传输速率和空间利用率的要求不断提高，极细同轴线束（Micro Coaxial Harness）已成为替代传统FPC及普通线束的重要高速互连方案。本文介绍的 I-PEX 82147-100B-02-D 是一款CABLINE-UM系列60Pin极细同轴线束产品，采用60根40AWG、50Ω微同轴线进行高速信号传输，线束长度为200mm，两端采用反向Pin Assignment连接方式。该线束所配套的线材端连接器核心型号为 20878-060T-01，对应CABLINE-UM 60Pin连接系统，具有0.4mm间距、高密度、小型化及高速传输等特点。基于对原产品结构、尺寸、连接方式及线材规格的分析，我们公司可提供 I-PEX 82147-100B-02-D 兼容替代线束方案，可根据客户实际项目需求进行样品开发、规格确认及批量生产。

二、工程师关注重点：如何确认极细同轴线束连接器型号？

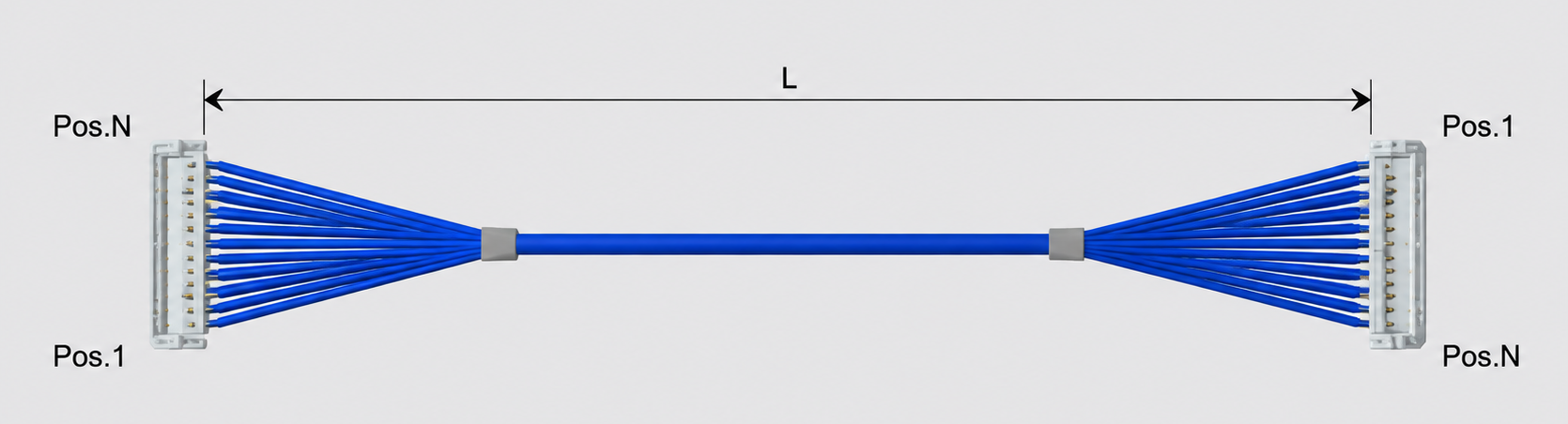

对于工程师而言，确认一条极细同轴线束能否正确匹配，不能仅通过“60Pin”或外观相似来判断，连接器型号需要从Pin数量、Pin间距、连接器系列、插拔方向、线材规格、机械尺寸、屏蔽结构以及对接端型号等多个方面综合确认。以 I-PEX 82147-100B-02-D 为例，其线束采用CABLINE-UM系列60Pin连接结构，线材端相关Housing型号为 20878-060T-01，完整Plug Cable Assembly型号体系对应20877-060T-01，而对接端Receptacle型号为20879-060E-01。因此，在极细同轴线束连接器型号确认过程中，建议工程师优先核对原厂料号、Pin数量、Pitch、连接器正反方向、锁扣结构、外形尺寸以及PCB端对接型号，同时确认线束Pin Assignment是否为1-1直通或1-N反向连接。尤其是本产品的两端Pin定义采用反向排列，属于重要的工程确认项目。除了连接器外，线材规格同样不可忽略，本产品使用 40AWG极细同轴线，并采用50Ω阻抗设计，因此在高速信号应用中还需要综合评估阻抗连续性、屏蔽性能、线束长度及实际应用接口要求。CABLINE-UM系列连接器支持高速传输及ZenShield®全屏蔽、机械锁扣等结构特点，适合用于对高速信号完整性和连接可靠性要求较高的设备内部互连场景。

三、选型和兼容与替代方案参考及建议

采购人员和研发工程师在寻找 I-PEX 82147-100B-02-D 的兼容或替代产品时，建议不要只按照产品外观或“60Pin极细同轴线束”进行采购，而应重点确认原线束的关键技术参数是否一致或满足实际应用要求，包括60Pin连接器结构、CABLINE-UM系列兼容性、线材端连接器型号 20878-060T-01、40AWG Micro Coaxial Cable规格、50Ω特性阻抗、200mm线束长度以及两端反向Pin Assignment等。对于不同项目，我们可以根据客户提供的样品、图纸、料号或技术参数进行线束结构分析，并针对连接器、极细同轴线材、长度、Pin定义、屏蔽方式及固定工艺进行确认，从而提供更符合实际应用需求的兼容替代方案。特别是在原厂交期较长、采购成本较高、需要定制长度或进行国产化替代开发的情况下，兼容线束方案能够为客户提供更多供应链选择。我们公司可提供 I-PEX 82147-100B-02-D 兼容替代线束方案，支持样品打样、小批量验证及批量生产，并可根据客户项目要求进行定制化线束制造。

四、专业制造能力：为工程研发与采购供应链提供可靠支持

作为专业的极细同轴线束生产制造企业，我们关注的不仅是产品尺寸和连接器外观的复制，更重视高速线束的实际装配工艺和应用可靠性。从40AWG极细同轴线的加工、剥线、端接、焊接/组装、连接器装配，到线束排列、胶带固定、UV胶固定及最终电气测试，每一个环节都会直接影响线束的稳定性。对于 I-PEX 82147-100B-02-D 这类60Pin高速极细同轴线束产品，我们能够围绕客户的工程图纸和实际需求进行针对性制造，并协助确认连接器型号、Pin定义、线材AWG规格、阻抗要求及线束长度等关键参数。对于采购人员而言，选择兼容替代线束供应商时，建议重点评估供应商是否具备极细同轴线加工经验、连接器装配能力、样品验证能力、质量控制能力以及稳定批量交付能力，而不仅仅比较单价。通过工程技术与制造能力的结合，可以帮助客户降低产品开发和供应链风险。

五，总结

 I-PEX 82147-100B-02-D 是一款采用60Pin CABLINE-UM连接系统、40AWG极细同轴线及200mm线长设计的高速微同轴线束产品，其线材端核心连接器型号为 20878-060T-01。对于需要寻找原型号替代、兼容线束开发或定制化高速线束解决方案的工程师和采购人员而言，正确确认连接器型号、Pin定义、线材AWG规格及机械电气参数，是实现兼容替代的关键基础。我们公司可依托极细同轴线束制造能力，为客户提供 I-PEX 82147-100B-02-D 兼容替代线束方案，满足产品开发、样品验证及批量采购等不同阶段的应用需求。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
