一、高速电子设备连接升级趋势下的极细同轴线束应用价值

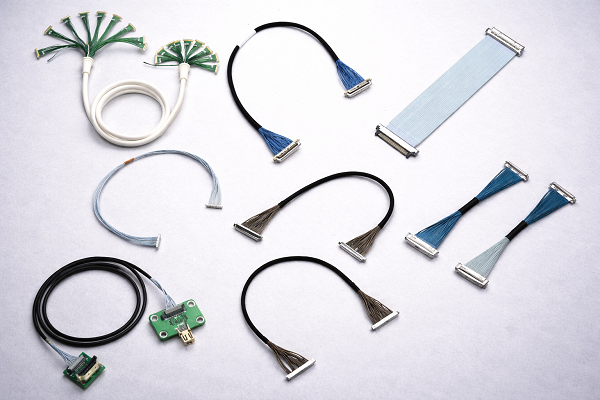

随着笔记本电脑、智能终端、工业视觉设备、AI视觉系统以及高集成度电子设备不断向轻薄化、高速化方向发展，设备内部空间不断压缩，同时对于信号传输稳定性和连接可靠性的要求也越来越高。传统线束在高速信号环境中容易受到空间限制、信号衰减、电磁干扰以及串扰等因素影响，因此越来越多工程师开始采用极细同轴线束（Micro Coaxial Cable Harness）作为高速连接解决方案。

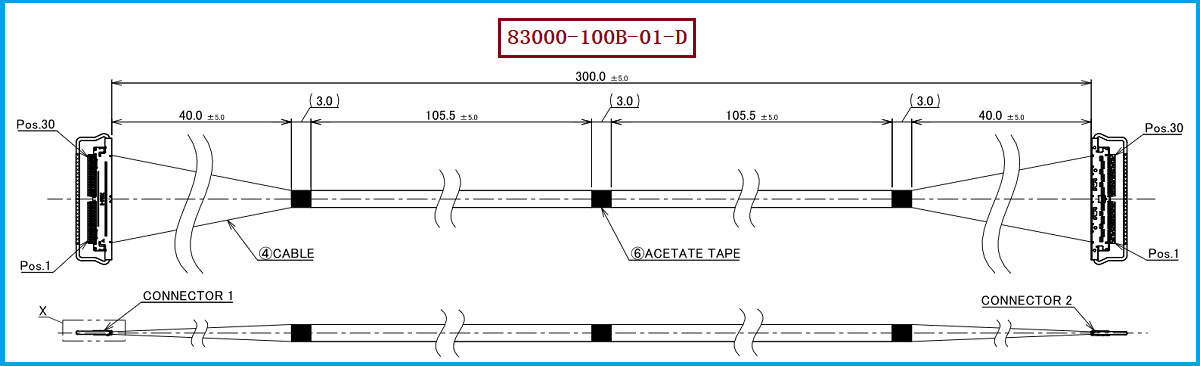

本文介绍的产品为 I-PEX 83000-100B-01-D极细同轴线束，属于I-PEX CABLINE-CAL系列30Pin高速线束产品。该型号采用微型化连接结构设计，线材端使用连接器型号为 20777-030T-01，搭配 40AWG极细同轴线材，能够满足高密度电子设备内部高速信号连接需求。

对于工程师而言，极细同轴线束的优势不仅体现在尺寸小、柔性高，更重要的是其具备较好的信号完整性和抗干扰能力；对于采购人员而言，则需要关注产品是否具备稳定供应能力、兼容替代能力以及批量制造能力。

二、极细同轴线束为什么不能用在大功率设备？从结构原理分析应用边界

很多工程师在进行线束选型时，会关注一个问题：极细同轴线束为什么不能用在大功率设备？

极细同轴线束的设计目标主要是高速信号传输，而不是大电流、大功率能量传输。其核心优势在于利用同轴结构实现稳定的高速信号传递，而不是承担高功率供电任务。

极细同轴线通常采用较小线径设计，例如本产品采用的 40AWG Micro Coaxial Cable，其中心导体尺寸较小，主要用于传输高速数据信号。当通过较大电流时，由于导体截面积有限，会导致电阻增加并产生更多热量，可能造成：

  •  线材温升增加；

  •  信号稳定性下降；

  •  绝缘材料长期可靠性降低；

  •  连接器端接区域产生热应力。

因此，极细同轴线束更适合应用于：

  •  高速信号传输；

  •  显示数据连接；

  •  摄像模组数据传输；

  •  工业视觉信号连接；

  •  高速通信模块内部互连。

而对于电源输入、电机驱动、大功率负载等应用，则通常需要采用更大线径、更高载流能力的电源线束方案。

I-PEX 83000-100B-01-D极细同轴线束采用40AWG线材设计，其主要任务是在有限空间内实现高速、稳定的数据传输，而不是用于大功率电能传输。

三、I-PEX 83000-100B-01-D产品特点及工程选型价值

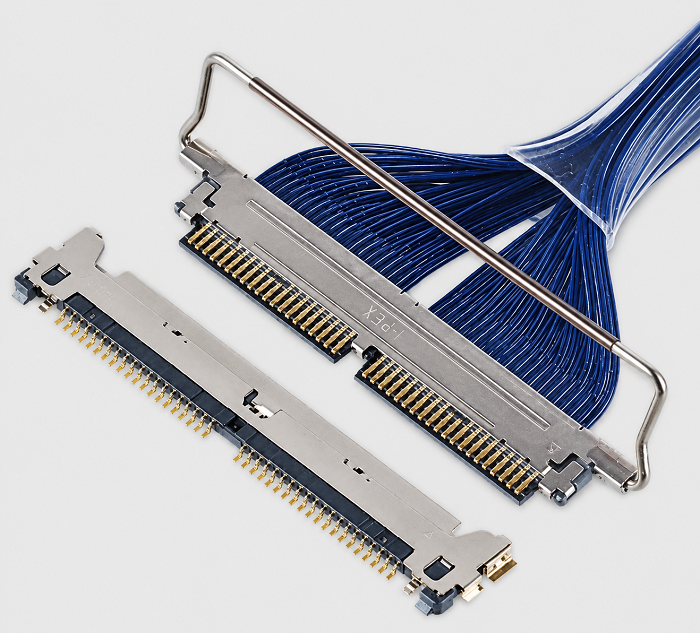

I-PEX 83000-100B-01-D采用CABLINE-CAL系列30Pin连接方案，通过微型连接器与极细同轴线结合，实现高密度、高可靠性的设备内部连接。

该型号线束配套使用：

  •  极细同轴线束产品料号/型号：I-PEX 83000-100B-01-D

  •  线材端连接器型号：20777-030T-01

  •  极细同轴线束线材规格：40AWG

其中，20777-030T-01连接器采用30Pin高密度连接设计，可满足多通道信号传输需求。结合40AWG Micro Coaxial极细同轴线材，可以有效控制线束尺寸，同时保持高速信号传输性能。

从工程设计角度来看，极细同轴线束通过独立屏蔽结构减少信号之间的串扰，通过稳定阻抗控制降低高速传输过程中的信号损耗，使其适用于对信号质量要求较高的电子产品。

但在进行产品设计时，工程师仍需明确应用边界，避免将极细同轴线束用于超出其设计能力的大功率场景，从而保证产品长期运行可靠性。

四、选型和兼容与替代方案参考及建议

对于采用I-PEX CABLINE-CAL系列极细同轴线束的设备，在进行国产替代、供应链优化或新产品开发时，需要重点确认产品结构、电气性能以及应用环境是否匹配。

选型和兼容与替代方案参考及建议：

针对 I-PEX 83000-100B-01-D 替代开发，需要重点关注：

  •  连接器型号是否匹配；

  •  30Pin连接定义是否一致；

  •  20777-030T-01连接器端接方式是否满足要求；

  •  40AWG Micro Coaxial线材性能是否符合高速传输需求；

  •  线束长度、弯折方式以及安装空间是否满足设备设计要求。

同时，由于极细同轴线束主要用于高速信号传输，因此替代产品开发过程中还需要进行信号完整性验证，包括阻抗一致性、插入损耗、串扰性能以及EMI屏蔽效果测试。

我们公司专注于极细同轴线束研发与制造，可提供：I-PEX 83000-100B-01-D兼容替代线束方案。依托专业Micro Coaxial加工技术、精密端接工艺以及完善品质检测体系，可根据客户需求实现连接器匹配、40AWG极细同轴线加工以及批量生产支持，为客户提供可靠的高速连接替代方案。

五、专业极细同轴线束制造能力助力高速设备连接升级

随着电子设备持续向智能化、小型化方向发展，极细同轴线束已经成为高速电子系统内部连接的重要组成部分。其核心价值在于利用小尺寸结构实现高质量信号传输，而不是承担大功率电能传输任务。

I-PEX 83000-100B-01-D极细同轴线束采用30Pin高速连接结构，搭配 20777-030T-01连接器以及40AWG Micro Coaxial线材，适用于对空间、信号完整性以及连接可靠性要求较高的应用场景。

对于工程师而言，在选型过程中需要综合考虑信号类型、传输速率、线束结构以及应用环境；对于采购人员而言，则需要重点评估供应商的制造能力、产品一致性以及长期供货保障。

我们公司具备专业极细同轴线束研发制造能力，可针对 I-PEX 83000-100B-01-D 提供兼容替代线束方案，从产品开发、样品验证到批量生产，为客户提供完整高速连接解决方案，帮助客户优化供应链，提高产品竞争力。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
