一、50Pin高密度连接，满足轻薄设备内部布线需求

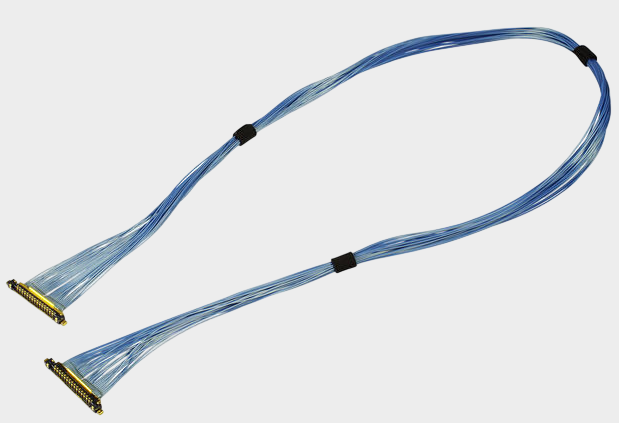

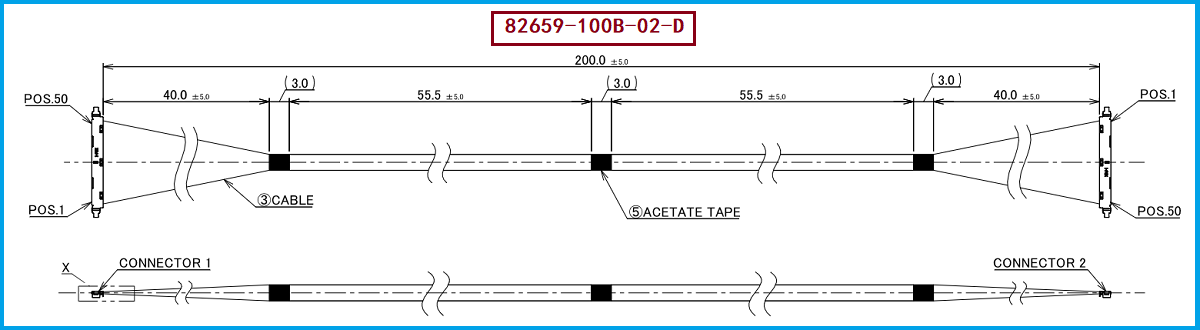

随着笔记本电脑、平板电脑、显示模组、VR/AR设备等电子产品持续向轻薄化、小型化方向发展，设备内部可用于信号连接的空间越来越有限，同时高速数据传输又要求线束具备良好的信号传输和屏蔽能力。I-PEX CABLINE®-UX II系列采用0.25mm Contact Pitch、Vertical（Right Angle）垂直插拔结构，支持30、34、40、50Pin，并适用于AWG44、AWG46 Micro-Coaxial Cable；官方资料将其定位于空间有限的小型电子产品，并特别强调Plug尺寸小巧、适合穿过转轴以及多点接地设计。 本次介绍的目标产品为 I-PEX 82659-100B-02-D，属于CABLINE-UX II 50Pin Micro-Coaxial Cable Harness，标准线材规格为46AWG，线束长度为200mm，连接结构为1-N；与之相关的线材端Plug Housing型号为 20532-050T-02-1。I-PEX官方产品页面也明确列出82659-100B-02-D为“50pin micro-coaxial 46AWG L=200mm 1-N”标准Evaluation Harness。 对于工程师而言，这类产品的选型重点不只是Pin数量，还需要同步确认连接器、线材AWG、长度、线序及实际安装空间；对于采购人员而言，明确完整料号和关键规格，则有利于进行供应商询价、替代料评估及批量采购。

二、极细同轴线束可靠性问题有哪些？

极细同轴线束的尺寸越小，对加工精度、装配一致性和使用环境的敏感程度通常也越高，因此“能够导通”并不等于具备长期可靠性。对于 82659-100B-02-D 这类50Pin极细同轴线束，工程设计和制造过程中需要重点关注连接器端部压接/组装一致性、线材与连接器匹配、线序准确性、线束长度及成形尺寸，同时还要关注反复弯折、拉扯、挤压以及转轴运动等机械应力。如果端部固定或应力释放设计不合理，长期使用可能出现接触异常、导体或屏蔽结构损伤等问题；如果高速信号相关的线材结构、屏蔽连续性或连接器匹配控制不佳，则可能进一步影响信号完整性。因此，极细同轴线束可靠性需要从机械可靠性、电气可靠性、加工一致性和实际装配环境多个方面进行综合验证。CABLINE-UX II采用Cable Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB的接地路径，I-PEX将其作为多点接地设计，用于提供EMC解决方案；同时该系列参考传输速度为5Gbps/lane NRZ，因此在高速应用中更需要关注线束加工和系统级信号完整性。 对研发工程师而言，建议在导通、绝缘等基础检查之外，根据实际应用进一步进行弯折、拉力、插拔、环境及高速信号相关验证，从而降低量产后出现偶发性连接或通信异常的风险。

三、选型和兼容与替代方案参考及建议

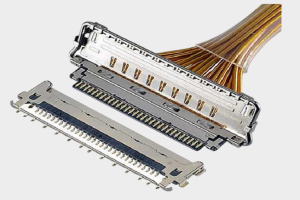

如果需要寻找 I-PEX 82659-100B-02-D 的兼容或替代线束，建议不要仅依据“50Pin”或产品外观判断，而应将CABLINE-UX II系列、50Pin、46AWG、200mm、1-N、连接器型号20532-050T-02-1作为完整的规格识别条件。I-PEX官方资料显示，CABLINE-UX II 50Pin对应的Plug Cable Assembly为20531-050T-02-1，Plug Housing为20532-050T-02-1，Plug Metal Cover为2799-0501，Receptacle为20533-250E；其中50Pin 46AWG标准Harness还提供100mm、200mm和300mm等不同长度及1-N、1-1等不同结构，因此替代选型时尤其需要确认长度和连接关系。 你上传的产品资料同样将20532-050T-02-1列为CABLINE-UX II 50Pin Plug Housing，并将82659-100B-02-D列为50Pin、46AWG、200mm、1-N线束型号。 我们公司可提供：I-PEX 82659-100B-02-D兼容替代线束方案，可根据客户原产品的连接器、Pin数、46AWG极细同轴线、200mm长度、线序及实际装配要求进行匹配开发，为工程师提供样品验证和替代开发支持，也为采购人员提供更多极细同轴线束供应选择。对于涉及高速信号的项目，最终兼容性仍建议结合客户实际设备进行结构、电气及信号完整性验证。

四、从样品替代到批量供货，可靠性与一致性同样重要

对于采购和工程团队来说，极细同轴线束替代项目真正需要解决的并不是简单的“找一个外观相同的线”，而是找到能够在连接匹配、尺寸结构、线材规格、加工品质和实际使用可靠性方面满足项目要求的线束供应方案。CABLINE-UX II本身采用0.25mm窄间距设计，50Pin版本在有限空间内集成更多信号通道，同时官方资料显示其支持AWG44/AWG46 Micro-Coaxial Cable，并具有多点接地结构。 因此，在 I-PEX 82659-100B-02-D 的替代过程中，应以原始规格为基础，对20532-050T-02-1连接器、46AWG极细同轴线、200mm线束长度、50Pin结构及1-N连接关系进行逐项确认。我们公司专注于极细同轴线束的生产制造，可围绕客户原有I-PEX料号开展兼容替代开发，提供从规格确认、样品制作到批量生产的线束制造支持，帮助工程团队降低替代验证难度，同时为采购团队增加稳定的供应渠道。

五，总结

I-PEX 82659-100B-02-D是一款CABLINE-UX II系列50Pin、46AWG、200mm、1-N极细同轴线束，其相关线材端连接器型号为20532-050T-02-1。面对轻薄化、高密度和高速信号应用需求，极细同轴线束的可靠性不仅取决于线材本身，还与连接器匹配、端部加工、线序、成形、屏蔽接地及实际机械使用环境密切相关。我们公司可提供I-PEX 82659-100B-02-D兼容替代线束方案，面向工程验证、替代开发和批量采购，为客户提供专业的极细同轴线束制造支持。
