一、32Pin高密度设计，满足小型化设备布线需求

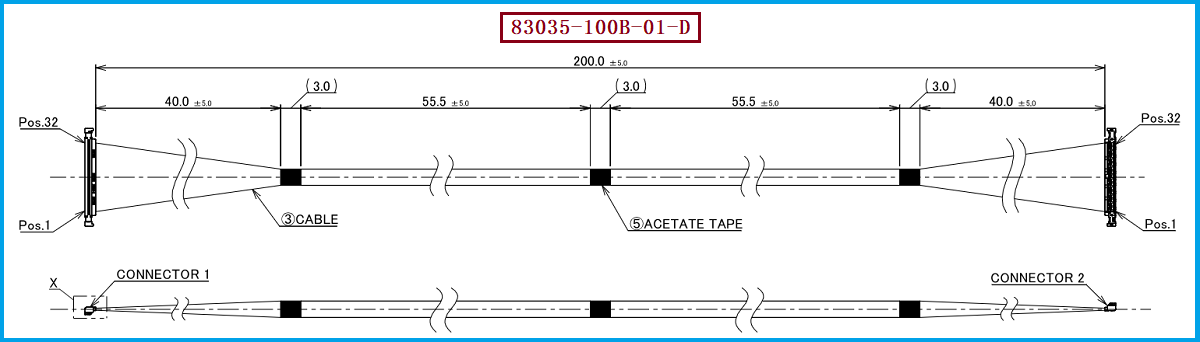

随着笔记本电脑、平板、显示设备、工业设备、摄像模组及其他精密电子产品持续向轻薄化、小型化发展，设备内部可用于线束布置的空间越来越有限，同时高速信号通道数量却不断增加，因此工程师对极细同轴线束的线径、Pin数、连接器尺寸以及整体布线空间提出了更高要求。I-PEX 83035-100B-01-D采用CABLINE-UA II系列连接方案，是一款32Pin极细同轴线束，使用44AWG Micro-Coaxial Cable，线材阻抗为50Ω，线材颜色为Blue，整条线束长度为200mm，并采用1-1直通Pin Assignment结构，即Connector 1的1～32Pin分别对应Connector 2的1～32Pin。对于工程师来说，这种32Pin高密度设计能够在有限空间内实现多路信号传输；对于采购人员来说，在进行同类产品替代时，则应同时确认Pin数、线径、阻抗、长度、Pin Assignment以及连接器结构，而不能仅以“32Pin极细同轴线”作为采购替代依据。

二、44AWG 50Ω极细同轴线，兼顾高速信号与空间利用率

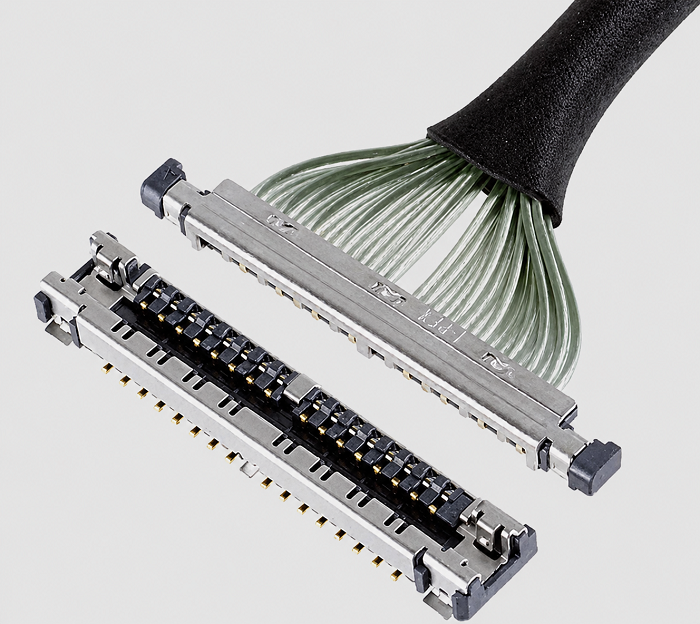

83035-100B-01-D的线材规格为44AWG、50Ω Micro-Coaxial Cable，200mm长度能够满足设备内部板间、模块间及狭小空间内的信号连接需求。CABLINE-UA II系列采用0.3mm Contact Pitch、Vertical Right Angle结构，32Pin产品对应连接器宽度约为14.6mm，Mated Height为1.27±0.1mm，因此特别适合对连接器高度、布线空间和弯折路径比较敏感的精密设备。I-PEX资料将该系列的高速传输能力标注为5Gbps/lane NRZ（Reference Only），并列举USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI等参考应用。对于工程师而言，44AWG并不只是“线径更细”，还意味着需要综合考虑线材结构、阻抗控制、端接质量和信号完整性；对于采购人员而言，则建议在询价时将44AWG+50Ω+200mm+32Pin作为完整规格提出，以减少不同供应商之间因线材规格不同造成的性能差异。

三、高速信号线是否必须选双屏蔽极细同轴线？

在高速信号应用中，经常会出现一个误区：高速信号线是否必须选双屏蔽极细同轴线？答案并不是绝对的。是否采用双屏蔽结构，应根据实际传输速率、信号类型、线束长度、工作环境、周围干扰源、系统EMI要求以及实际SI测试结果综合判断。对于部分高速、强干扰或对EMI要求较高的设备，双屏蔽结构可以进一步提高抗外部电磁干扰和降低串扰的能力，但屏蔽层增加后也可能带来线径增加、柔韧性变化、端接工艺复杂以及成本上升等问题。因此，对于I-PEX 83035-100B-01-D这类44AWG、50Ω极细同轴线束，不能仅因为它承担高速信号传输就直接认定“必须使用双屏蔽线材”，更合理的工程方法是结合整机结构和SI/EMC测试结果确定屏蔽方案。同时，CABLINE-UA II采用多点接地设计以改善EMI性能，但官方资料中Full EMI Shielding（ZenShield®）标注为No，这也说明高速信号性能并不是简单依靠增加屏蔽层数量决定，而是需要将线材、连接器、端接、接地路径以及PCB走线作为完整高速信号链路进行综合设计。

四、选型和兼容与替代方案参考及建议

对于需要对I-PEX 83035-100B-01-D进行国产化替代、第二供应商导入或成本优化的工程项目，建议首先确认原产品的核心规格，即32Pin、44AWG、50Ω、200mm、1-1、CABLINE-UA II连接方案，其中线材端使用的连接器Housing型号为20497-032T-30，配套Plug Cable Assembly型号为20496-032T-40/20496-032-40（不同资料版本标识存在差异），Metal Cover为2679-032-10，对应的Mating Receptacle为20498-032E-41。在替代验证过程中，还需要进一步确认连接器实际配合尺寸、线材外径、屏蔽结构、Pin Assignment、端接方式以及高速SI性能。特别需要注意，同样属于CABLINE-UA II 32Pin、44AWG产品的不同料号，可能存在长度及1-N、1-1等线位结构差异，因此不能因为连接器系列相同就直接认定可以互换。我们公司可提供：I-PEX 83035-100B-01-D兼容替代线束方案，可针对客户设备的实际结构，对32Pin、44AWG、50Ω、200mm、1-1结构进行兼容开发和生产制造，并根据项目需求配合进行机械尺寸、导通、绝缘及高速信号性能验证。

五、总结

从工程师角度来看，选择I-PEX 83035-100B-01-D或其兼容替代产品时，重点不仅在于“32Pin、44AWG、200mm”这些基础参数，还需要关注50Ω阻抗、1-1 Pin Assignment、连接器配合、屏蔽结构、接地方式以及高速信号完整性；从采购角度来看，则建议将I-PEX 83035-100B-01-D、CABLINE-UA II、32Pin、44AWG、50Ω、200mm、20497-032T-30等关键规格写入采购技术要求，使不同供应商按照统一标准报价和送样。尤其在国产替代项目中，应避免只比较单价，而应综合评估连接器兼容性、线材一致性、加工工艺、批次稳定性及长期供应能力。总结而言，I-PEX 83035-100B-01-D是一款32Pin、44AWG、50Ω、200mm、1-1结构的CABLINE-UA II极细同轴线束，适合空间受限及多路高速信号连接应用。我们公司具备极细同轴线束生产制造能力，可为需要原厂替代、国产化、第二供应商或成本优化的客户提供I-PEX 83035-100B-01-D兼容替代线束方案，并围绕连接器、线材、屏蔽结构及高速信号性能进行针对性的产品开发与制造。
