一、从高速信号到紧凑布局，极细同轴线为何越来越普及？
随着AI设备、工业相机、高分辨率显示模组、机器人、AR/VR及各类智能终端持续向高速化和小型化发展，模组内部的信号连接需要在有限空间内同时实现高密度布线和稳定的数据传输，这也是极细同轴线（Micro-Coaxial Cable）逐渐成为模组厂常见连接方案的重要原因。I-PEX CABLINE®-CA系列采用0.4mm超细接触间距、水平对插结构和机械锁扣设计，并支持Micro-Coaxial、Twinaxial及Discrete Wire等多种线缆形式；官方资料显示，该系列可支持最高32 Gbps/Lane PAM4的高速传输应用，并覆盖USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口方向。 对工程师而言，极细同轴线能够将高速信号传输与小空间布线需求结合起来；对模组厂和采购人员而言，采用成熟的极细同轴线束方案，还可以围绕标准连接器、线径、长度及Pin数建立更加稳定的产品平台，因此在显示、摄像、AI视觉及其他高速模组中的应用机会不断增加。

---

二、I-PEX 82434-100B-02-D：典型10PIN AWG40极细同轴线束

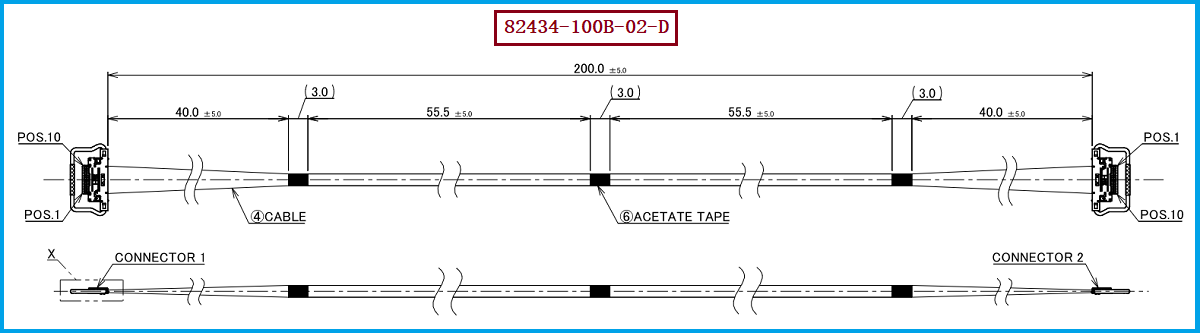

I-PEX 82434-100B-02-D 是本次重点分析的CABLINE®-CA系列极细同轴线束型号。根据此前读取的工程图，该线束采用AWG40、50Ω Micro-Coaxial Cable，标称线长为200mm，并采用1-N Reverse Wiring结构；线材端配套连接器型号为 20634-210T-02，连接器规格为10PIN、0.4MM Pitch。对于模组工程师来说，这种配置能够在较小的空间内完成多通道信号连接，同时需要重点关注线材规格、阻抗、Pin Assignment、连接器尺寸和线束长度等关键参数；对于采购人员而言，在进行第二供应商开发或国产替代时，也不能只按照“10PIN、0.4MM”进行简单替换，而应确认替代产品是否能够保持原有连接结构和电气要求。我们公司专注于极细同轴线束生产制造，可提供：I-PEX 82434-100B-02-D兼容替代线束方案，能够根据客户图纸、样品及技术要求进行线束开发和制造，为模组厂的研发验证、供应商导入及批量采购提供支持。

---

三、选型和兼容与替代方案参考及建议
如果模组项目原有设计采用 I-PEX 82434-100B-02-D，工程师在进行兼容选型时，建议优先围绕连接器、线材和线序三个层面进行确认。连接器方面，需要确认20634-210T-02、10PIN、0.4MM Pitch及相应对插结构；线材方面，需要确认AWG40、50Ω Micro-Coaxial Cable以及200mm长度等关键规格；电气连接方面，则需要特别确认原型号的1-N Reverse Wiring及Pin Assignment，避免出现连接器机械上能够匹配，但实际信号定义不一致的问题。上传资料显示，CABLINE®-CA本身覆盖10、12、20、30、40、50、60 Pin等多个规格，并提供100mm、200mm、300mm等不同长度的评估线束，因此模组厂在进行平台化设计时可以根据实际空间和通道数量选择对应配置。 对于需要替代原厂料号的客户，我们可根据实际项目要求对线径、线长、Pin数、连接器及线序进行匹配开发，在满足结构和电气要求的前提下，为客户提供更灵活的极细同轴线束供应方案。

---

四、极细同轴线从模组应用走向更广泛的高速设备市场
极细同轴线成为模组厂常用配置，本质上是高速信号、小型化结构与高密度连接需求共同推动的结果。对于显示模组、摄像头模组、AI视觉设备、工业设备及智能终端而言，内部空间越来越有限，而数据量却持续增加，因此能够兼顾纤细线径、高速传输和灵活布线的Micro-Coaxial Cable具有较强的应用价值。对于工程师来说，成熟的连接器和线束组合可以降低重新设计内部互连结构的难度；对于采购人员来说，拥有可验证的兼容替代供应商，则有助于降低单一品牌依赖、优化采购成本并提升交付灵活性。我们公司具备极细同轴线束生产制造能力，可围绕 I-PEX 82434-100B-02-D 等原厂型号提供兼容替代产品，为客户从样品打样、工程验证到批量生产提供一体化的线束供应支持。

---

从模组厂的实际设计需求来看，极细同轴线之所以越来越普及，并不仅仅因为“线更细”，更重要的是它能够适应高速信号传输、高密度布线和有限安装空间等综合需求。I-PEX 82434-100B-02-D采用AWG40极细同轴线、20634-210T-02连接器、10PIN、0.4MM Pitch等配置，是典型的高速Micro-Coaxial线束方案。对于正在进行原厂替代、BOM优化或供应链拓展的企业而言，在确保连接器、线材、线序及关键尺寸兼容的基础上，引入专业极细同轴线束制造商，可以获得更加灵活的产品与供应链选择。我们公司可提供I-PEX 82434-100B-02-D兼容替代线束方案，为高速模组及智能电子设备提供可靠的极细同轴线束制造支持。
我是【线束线缆组件品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
