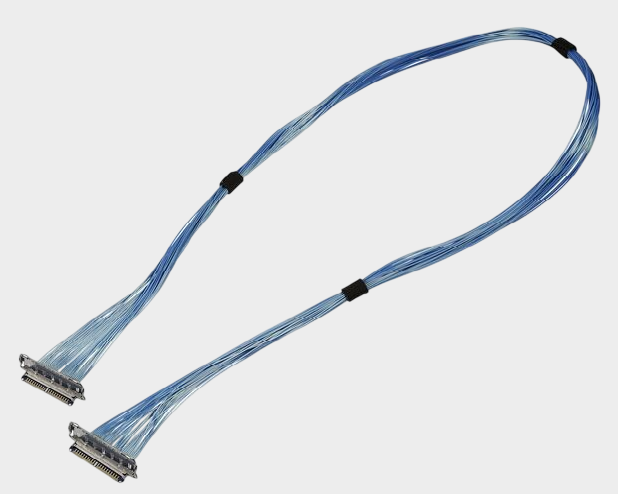

一、I-PEX 82877-100B-02-D：40PIN极细同轴线束，满足高密度设备内部连接需求

随着笔记本电脑、高速显示模组、工业相机、AI视觉设备及其他精密电子产品不断向轻薄化、小型化和高集成度发展，设备内部连接空间越来越有限，同时高速信号数量持续增加，传统线缆方案面临空间占用、信号干扰以及布线灵活性等方面的挑战。I-PEX 82877-100B-02-D 属于 I-PEX CABLINE®-CX II With Cover 系列极细同轴线束，是一款面向高密度、高速信号内部连接应用的40PIN Micro-Coaxial Harness。根据配套产品资料，该型号采用 46AWG极细同轴线、100mm线长、1-N Wiring线序、ZenShield Type，配套线材端连接器型号为 20974-040T-01，连接器采用 40PIN、0.25mm Contact Pitch 的超小间距结构。 对于工程师来说，这种方案的优势不仅体现在极细线材和紧凑型连接器所带来的空间节省，更在于能够将多路信号集中在有限空间内完成连接；对于采购人员来说，则需要重点确认替代产品是否能够在连接器配合、Pin数量、线序、线长、线材规格及批量一致性等方面与原产品形成可靠匹配。针对这一需求，我们公司专注于极细同轴线束的生产制造与兼容替代开发，可根据客户原有设计及应用要求，为 I-PEX 82877-100B-02-D 提供对应的兼容替代线束方案。

二、极细同轴线束与HDMI线谁速度快？关键不是“谁的线更快”，而是整个高速信号链路

在工程师进行高速线材选型时，“极细同轴线束与HDMI线谁速度快？”是一个容易产生误解的问题。严格来说，极细同轴线束与HDMI并不是同一层面的概念：极细同轴线束主要承担电子设备内部高速信号互连，而HDMI属于完整的数字影音接口标准及传输体系，因此不能简单用“极细同轴线一定比HDMI快”或者“HDMI一定比极细同轴线快”来判断。根据你提供的CABLINE-CX II With Cover产品资料，其参考传输能力为 5Gbps/lane NRZ，官方应用参考包括 USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP 和 MIPI，其中HDMI 1.3的参考传输能力为3.4Gbps/lane。 因此，从该产品官方给出的参考指标来看，CABLINE-CX II With Cover的5Gbps/lane参考能力高于HDMI 1.3对应的3.4Gbps/lane。但工程师在实际项目中不能只比较一个“Gbps”数字，还应结合接口协议、信号频率、传输距离、阻抗、插入损耗、回波损耗、串扰、屏蔽性能以及整机PCB走线等因素进行综合判断。对于笔记本显示、摄像头高速数据、工业视觉和AI视觉等应用，极细同轴线束的优势更多体现在小型化、高密度布线、柔性连接以及高速信号传输能力之间的综合平衡，而不是单纯追求一个绝对的最高传输速度。

三、选型和兼容与替代方案参考及建议：40PIN与0.25MM间距是替代开发的重要基础

对于需要替代 I-PEX 82877-100B-02-D 的工程师和采购人员，建议首先建立清晰的产品匹配基准。本型号对应的线材端连接器为 20974-040T-01，产品资料明确对应CABLINE-CX II With Cover Plug Housing 40PIN；该系列连接器的 Contact Pitch为0.25mm，Board Pitch为0.5mm，嵌合高度为0.83±0.17mm，连接器深度为5.6mm，并具有Mechanical Lock机械锁扣结构。 在实际兼容替代过程中，不能仅做到“PIN数量一样”就认为可以直接替换，还需要对连接器机械尺寸、插拔方向、锁扣结构、线缆外径、端接结构、线序定义以及高速信号性能进行逐项确认。同时，该系列资料显示其Micro-Coaxial Cable支持AWG44及更细规格，并给出了AWG46等线材方案；线缆最大外径要求为0.25mm Max。 因此，对于采购替代供应商而言，建议优先寻找真正具备极细同轴线材加工、40PIN超小间距连接器端接以及高速线束量产能力的厂家，而不是单纯寻找普通排线供应商。我们公司可提供：I-PEX 82877-100B-02-D兼容替代极细同轴线束方案，可围绕40PIN、0.25mm接触间距、极细同轴线材、100mm线长及对应线序等要求进行产品匹配，为客户提供样品验证和替代开发支持。

四、工程师与采购人员如何判断替代方案是否可靠？从“尺寸一致”走向“整套性能匹配”

对于工程师而言，判断一款I-PEX极细同轴线束替代产品是否可靠，不能只看连接器能否插入，而应从机械、电气、结构和环境可靠性进行综合验证。I-PEX 82877-100B-02-D对应的是40PIN极细同轴线束，其配套连接器及线束资料明确列出了不同长度和线序的评估型号，其中82877-100B-02-D为40PIN、46AWG、100mm、1-N ZenShield Type；同系列还包括200mm和300mm长度，以及1-1 Wiring版本。 因此，在替代开发阶段，应重点确认Pin定义是否一致、线长是否符合设计要求、连接器配合是否稳定、端接质量是否一致，并根据实际高速信号应用验证信号完整性和EMI性能。对于采购人员而言，还需要进一步考察供应商是否具备稳定的批量制造能力、极细同轴线束精密加工能力以及长期供货能力，避免出现“样品可以、批量不稳定”的供应风险。CABLINE-CX II With Cover资料同时给出了 -40℃～+85℃工作温度范围以及不同线径对应的额定电流参数，其中AWG46为0.1A/contact、AWG44为0.15A/contact、AWG39为0.3A/contact。 因此，一套真正具有工程应用价值的替代方案，应当实现从连接器兼容、40PIN/0.25mm结构匹配、极细同轴线材、线序定义、信号性能到环境可靠性的整体匹配，而不是简单复制原产品外观。

五，总结

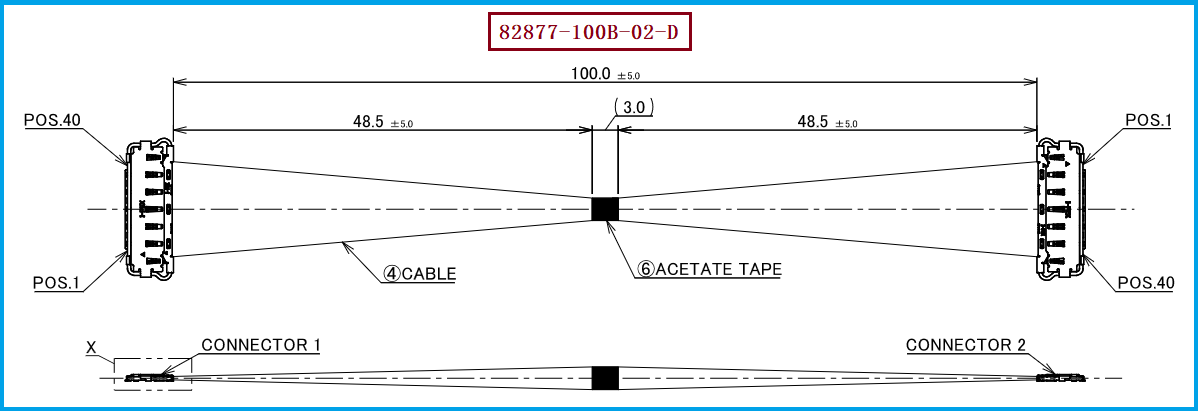

I-PEX 82877-100B-02-D 是CABLINE®-CX II With Cover系列40PIN极细同轴线束，采用46AWG Micro-Coaxial Cable，长度100mm，1-N Wiring，配套线材端连接器型号为 20974-040T-01，连接器采用40PIN、0.25mm Contact Pitch的高密度设计。 这类产品特别适合笔记本电脑、高速显示模块、工业相机、AI视觉设备及其他对空间、信号和EMI性能具有较高要求的电子设备。对于希望实现国产替代、第二供应商导入或降低采购成本的客户，核心并不是单纯寻找一款“相同PIN数”的线束，而是实现机械结构、电气性能、线序、端接工艺及可靠性的综合匹配。我们公司可提供I-PEX 82877-100B-02-D兼容替代极细同轴线束方案，面向工程师选型验证及采购国产替代需求，提供专业的极细同轴线束产品制造与替代开发服务。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
