一、40PIN高密度设计，面向精密高速信号连接需求

在笔记本电脑、显示设备、工业视觉、AI视觉及其他高集成电子设备中，内部空间不断缩小，而高速信号通道数量却持续增加，因此线束不仅需要满足“小型化”，还需要兼顾信号完整性、连接可靠性以及精密装配要求。I-PEX 83025-100B-01-D属于CABLINE®-SS系列40PIN极细同轴线束，规格定位为40PIN、100mm、40AWG Micro-Coaxial、1-1线位，适用于高密度、多通道信号连接场景。对于工程师而言，进行此类线束选型时，需要同时关注Pin数、线长、线序、线材规格及连接器匹配关系；对于采购人员而言，则应将完整料号作为询价和替代开发的重要依据，避免仅按照“40PIN极细同轴线”进行采购而造成规格偏差。与该线束配套的CABLINE-SS连接器体系中，附件资料列出了20373-R40T-06这一40PIN Plug Housing型号，其同系列还覆盖10PIN至50PIN等不同Pin数规格。

二、极细同轴线芯线导体为什么要镀银？不仅是为了导电性能

对于极细同轴线而言，线芯导体的材料和表面处理会影响线材的电气性能及制造可靠性。所谓“镀银”，通常是在导体表面形成银层，使导体兼具基材本身的机械特性与银层的优良导电特性。银具有较高的电导率，在高频信号传输中，电流存在明显的趋肤效应，信号电流更倾向于集中在导体表面区域，因此导体表面的材料状态会更加值得关注。对于40AWG这类尺寸非常细的极细同轴线，导体本身已经十分微小，在实际高速信号应用中，更不能简单以“线芯能不能导通”作为评价标准，而应从导体结构、绝缘层、屏蔽层及阻抗等整体结构考虑。需要强调的是，是否采用镀银导体、具体镀层厚度以及最终电气性能，应以实际线材规格书及验证数据为准，不能仅凭“镀银”三个字判断某款线材一定具有更好的高速性能。对于工程师而言，真正需要关注的是导体结构与整个同轴传输结构之间是否满足目标频率和信号完整性要求。

三、40AWG极细同轴线与精密连接器配合，端接工艺同样关键

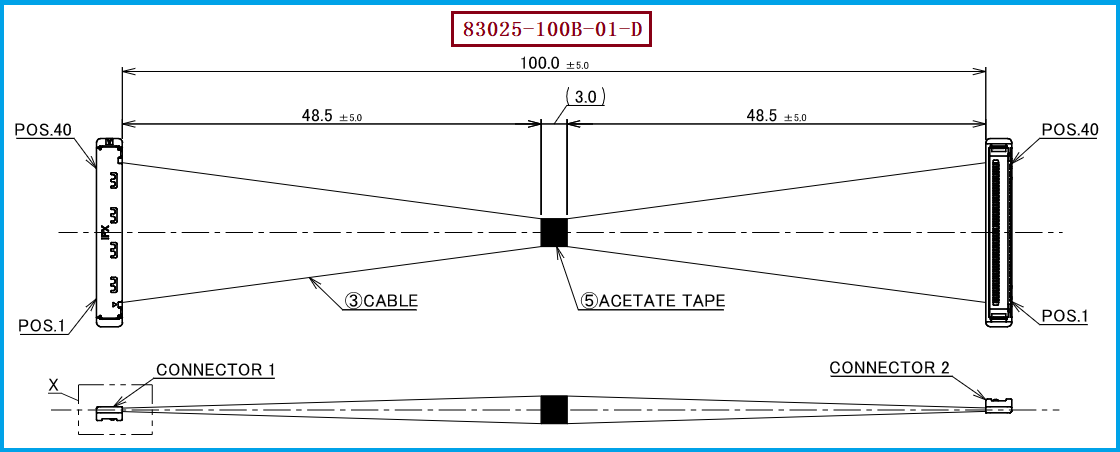

I-PEX 83025-100B-01-D采用40AWG Micro-Coaxial Cable，其核心特点是在线径非常细的条件下实现多通道信号连接；同时，CABLINE-SS连接器平台采用0.4mm Contact Pitch，提供40PIN规格，适合高密度电子设备内部空间布局。对于极细同轴线束制造而言，连接器与线材并不是两个完全独立的部分，线材剥离、芯线处理、屏蔽层处理、端子连接以及最终组装都会影响成品一致性。附件资料显示，CABLINE-SS 40PIN Plug Housing对应型号为20373-R40T-06，资料同时列出了40PIN对应的Plug Cable Assembly及Receptacle等配套型号体系。 因此，在工程项目中，如果客户指定20373-R40T-06作为线材端使用的连接器型号，替代线束开发时应同步确认连接器尺寸、端接结构、线序以及线材规格，而不能只按照外形进行匹配。

四、选型和兼容与替代方案参考及建议

对于需要进行I-PEX 83025-100B-01-D国产替代、兼容替代或第二供应商导入的工程师和采购人员，建议首先锁定40PIN、100mm、40AWG Micro-Coaxial、1-1线位这几个核心条件，再进一步确认连接器及实际线材的电气、机械参数。尤其需要注意，CABLINE-SS系列中存在规格非常接近但线位定义不同的产品，例如40PIN、100mm、40AWG规格的产品可能同时存在1-1和1-N不同线位结构，因此不能仅凭Pin数和长度判断是否能够直接替换。附件资料也明确将20373-R40T-06列为CABLINE-SS 40PIN Plug Housing型号，因此如果客户BOM明确指定该连接器，应在替代方案中一并确认。 我们公司可提供：I-PEX 83025-100B-01-D兼容替代线束方案，可根据客户提供的原装线束、工程图、样品或BOM要求，对40AWG极细同轴线材、连接器、线序及线束结构进行匹配开发与生产制造，为工程师提供样品验证支持，为采购人员提供国产替代及供应链备选方案。

五、总结

对于I-PEX 83025-100B-01-D这类40PIN极细同轴线束而言，产品竞争力并不只体现在“线很细、Pin数很多”，真正影响应用可靠性的，是从导体、绝缘材料、屏蔽结构到连接器端接形成的完整传输链路。40AWG线材需要在有限空间内完成多通道信号传输，而连接器采用0.4mm级高密度结构后，对线束加工精度和一致性也提出了更高要求。附件资料显示，CABLINE-SS平台的40PIN Plug Housing型号为20373-R40T-06，同系列还提供对应的金属屏蔽壳及板端Receptacle等配套组件，形成完整连接系统。 从导体镀层到极细同轴线材结构，再到连接器端接，每一个环节都需要围绕最终应用进行验证。我们公司可提供I-PEX 83025-100B-01-D兼容替代线束方案，专注于极细同轴线束产品的研发与生产制造，可根据客户具体应用需求进行兼容替代、样品打样及批量生产，帮助客户提升供应链灵活性并降低对单一品牌线束产品的依赖。

I-PEX 83025-100B-01-D是一款40PIN、100mm、40AWG Micro-Coaxial、1-1线位的CABLINE-SS系列极细同轴线束。对于高速、小型化电子设备而言，线芯导体、绝缘层、屏蔽层以及连接器端接共同决定最终的信号传输表现。导体镀银是极细同轴线材设计中值得关注的工艺之一，但工程选型不能只看单一材料参数，而应结合完整线材结构、电气性能和连接器匹配进行综合验证。对于需要寻找国产替代或兼容方案的客户，建议以83025-100B-01-D、40PIN、100mm、40AWG、1-1、20373-R40T-06等核心信息作为项目确认基础。
