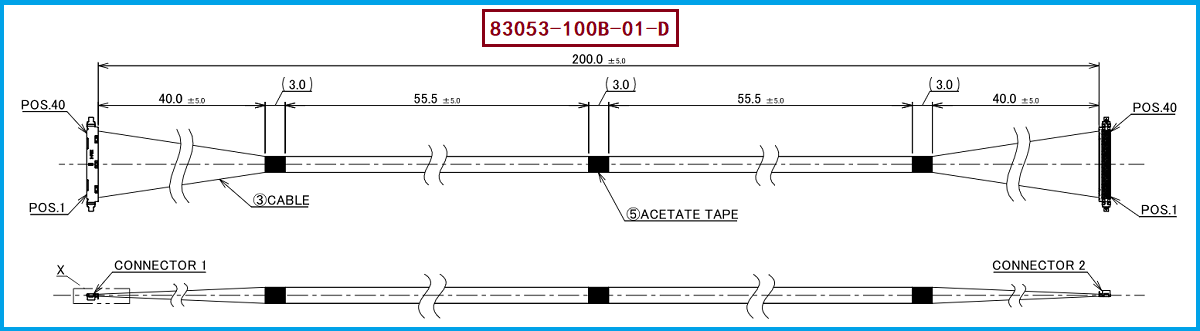

一、I-PEX 83053-100B-01-D：40Pin高密度极细同轴线束

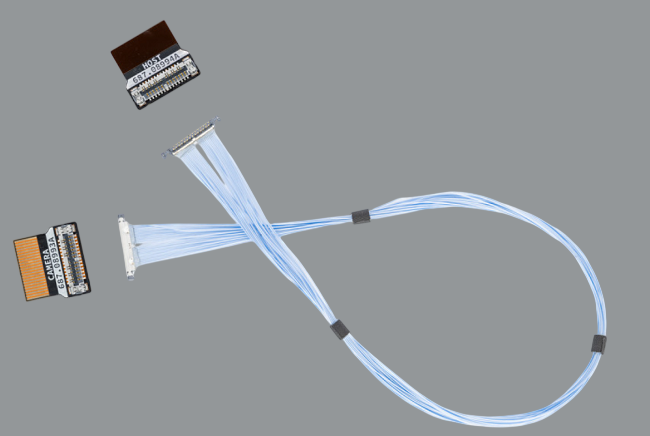

I-PEX 83053-100B-01-D 是 CABLINE®-UX II 系列40Pin极细同轴线束产品，对应线束长度为 200MM，采用 1-1 的Pin连接方式，线材端配套使用的连接器型号为 20532-040T-02-1。CABLINE®-UX II连接器采用0.25mm超窄Contact Pitch、Vertical / Right Angle结构，面向轻薄化、小型化及高速信号连接应用；该系列支持Micro-Coaxial Cable，并可应用于高密度电子设备内部连接。对于工程师而言，选择此类极细同轴线束时，不能只关注Pin数量和外观尺寸，还需要综合确认连接器型号、线材规格、阻抗、线长、Pin定义及线束整体结构；对于采购人员而言，则应以完整料号 83053-100B-01-D 作为重要识别依据，避免因同系列产品Pin数相同、长度相近而采购到不匹配的线束产品。

二、为什么极细同轴线束容易成为产品失效点？

极细同轴线束虽然体积小，却往往同时承担高速信号传输和设备内部机械连接两项任务，因此容易成为整机可靠性设计中的关键环节。在线束长期使用过程中，反复弯折、狭窄空间布线、连接器插拔以及装配应力，都可能对极细线材和端部连接区域产生影响；与此同时，高速信号对于阻抗连续性、屏蔽完整性、接触可靠性以及信号串扰也更加敏感，一旦线束某个通道出现接触异常、结构损伤或电气性能变化，就可能进一步表现为显示异常、数据传输不稳定等问题。因此，极细同轴线束的制造不能简单理解为普通线缆裁切和连接，而需要对线材加工、端部处理、连接器装配、线长控制、Pin对应关系及屏蔽接地结构进行综合控制。CABLINE®-UX II采用多点接地设计，通过Cable Shield、Ground Bar、Plug Shell、Receptacle Shell及PCB形成连续的屏蔽与接地路径，这也体现了高速、小型化连接器对EMC及信号完整性的重视。

三、选型和兼容与替代方案参考及建议

对于 I-PEX 83053-100B-01-D 的兼容与替代，工程师和采购人员建议重点核对完整的产品对应关系：首先确认 CABLINE®-UX II 40Pin连接器体系及线材端连接器 20532-040T-02-1，其次确认极细同轴线材规格及阻抗要求，同时保证线束长度为 200MM、Pin Mapping为1-1，并进一步核实出线方向、端部加工、屏蔽结构以及实际安装尺寸。尤其需要注意，CABLINE®-UX II同系列存在不同Pin数及不同长度的Harness产品，因此不能仅凭“40Pin”或“200mm左右”进行判断，应以具体料号和工程图纸为依据。我们公司专注于极细同轴线束研发、生产与制造，可根据客户提供的原产品规格及应用要求进行对应开发和加工，我们公司可提供：I-PEX 83053-100B-01-D兼容替代线束方案，为客户的国产化替代、第二供应商导入、样品验证及批量采购提供极细同轴线束制造支持。

四、从工程可靠性看极细同轴线束制造：小尺寸更需要精细化控制

对于采用0.25mm Pitch高密度连接器的极细同轴线束而言，产品尺寸越小，对生产制造一致性的要求往往越高。以 83053-100B-01-D 为例，40Pin结构意味着多路信号需要在有限空间内完成排列、端接和连接，任何一个环节出现偏差，都可能影响最终装配或信号连接效果。因此，在兼容替代生产过程中，应重点关注连接器装配精度、线材端部处理、Pin位对应、线长一致性以及线束成型状态，同时结合客户实际设备进行导通、尺寸、装配和可靠性验证。对于工程师来说，建议在设计验证阶段同时考虑线束的电气性能与机械使用环境；对于采购人员来说，则建议建立“料号+连接器+线材+长度+结构”的完整确认机制。只有从整条线束组件角度进行匹配，才能降低因规格遗漏而造成的兼容风险。

五、总结

I-PEX 83053-100B-01-D 是一款40Pin、200MM长度的CABLINE®-UX II极细同轴线束，其线材端配套连接器型号为 20532-040T-02-1，产品面向高密度、小型化及高速信号连接应用。极细同轴线束虽然属于整机中的小型连接部件，却直接关系到信号传输稳定性、内部空间布局和长期使用可靠性，因此也是产品设计和制造过程中容易被忽视、却可能成为失效点的重要环节。对于需要进行原厂替代、国产化替代或增加第二供应商的客户，选型时应重点核对Pin数、连接器型号、线材规格、阻抗、线长、Pin定义及整体结构。凭借极细同轴线束专业制造能力，我们公司可针对 I-PEX 83053-100B-01-D 提供兼容替代开发与生产服务，帮助客户获得更灵活的供应选择和专业的极细同轴线束解决方案。
