一、83048-100B-01-D：300MM长度30PIN极细同轴线束方案

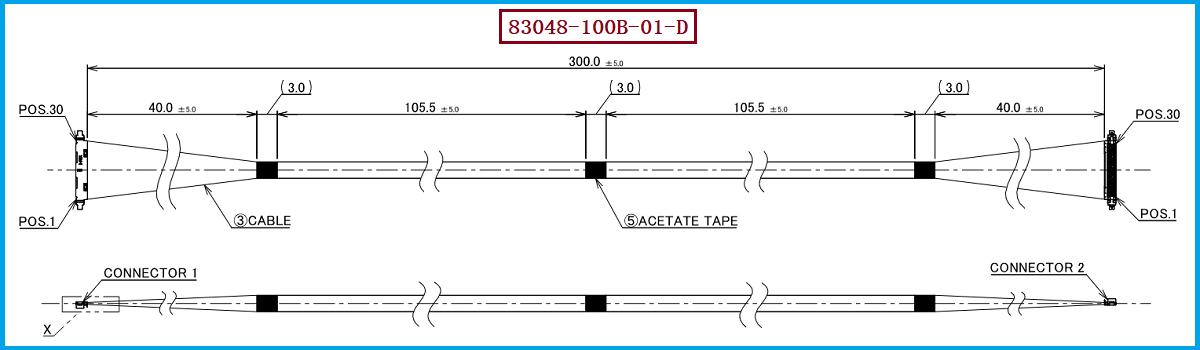

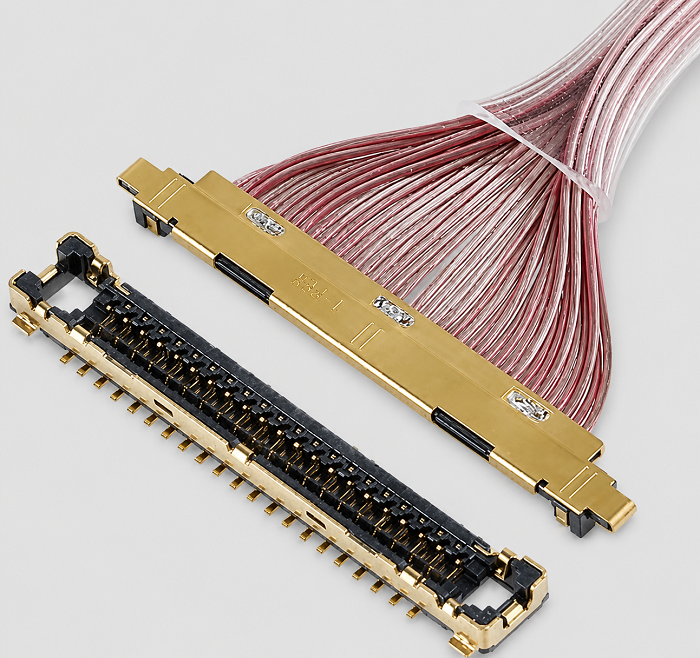

I-PEX 83048-100B-01-D属于CABLINE®-UX II系列极细同轴线束，采用30PIN结构，线材为AWG #46、50Ω Micro-Coaxial Cable，线束长度为300.0±5.0MM，两端采用1-1线位对应结构。其线材端使用的连接器型号为20532-030T-02，连接器采用30PIN、0.25MM Pitch高密度结构。对于工程师而言，这款线束的核心选型参数应理解为“30PIN + 0.25MM间距 + 46AWG + 50Ω + 300MM + 1-1”的完整组合，而不是仅根据30PIN进行判断。CABLINE-UX II系列采用超小型结构，官方资料显示其接点间距为0.25MM，适合小型化、轻薄化电子设备内部连接，并可应用于空间受限以及转轴等结构。对于采购人员而言，在询价和替代采购时明确标注I-PEX 83048-100B-01-D及连接器型号20532-030T-02，能够有效降低同系列不同长度、不同线位结构产品之间的错料风险。

二、极细同轴线束如何提升使用寿命？关键在于控制机械应力与制造一致性

**极细同轴线束如何提升使用寿命？**对于46AWG这类极细同轴线而言，线材本身尺寸非常小，因此使用寿命不仅取决于导体和绝缘材料，也与弯折、拉扯、连接器端部应力、固定方式及装配工艺密切相关。尤其在笔记本电脑转轴、折叠结构及空间狭窄的电子设备内部，线束可能长期承受反复弯曲或微小位移，如果线束成型、固定及端部应力控制不到位，就可能逐渐造成导体疲劳、屏蔽结构受损或连接器端接可靠性下降。因此，在83048-100B-01-D兼容替代制造过程中，应重点控制极细同轴线的排列一致性、弯折区域、连接器附近的应力释放以及胶带和胶固定工艺，避免出现过度拉伸、急弯、局部受力集中的情况。同时，批量生产过程中还需要保持剥线、端接、线材排列和成型工艺的一致性，并通过导通、绝缘及机械可靠性等项目进行验证。对于工程师而言，合理的结构设计和工艺控制能够减少长期机械应力；对于采购人员而言，则应重点考察供应商是否具备稳定的极细同轴线束量产工艺，而不仅仅是能否完成一次样品加工。

三、选型和兼容与替代方案参考及建议

针对I-PEX 83048-100B-01-D进行兼容替代时，应以原产品的实际规格和装配关系作为主要依据，重点确认30PIN、0.25MM Pitch、46AWG、50Ω、300MM、1-1线位定义以及20532-030T-02连接器等关键参数，同时核对连接器外形、线束端部尺寸、线材排列和设备内部安装空间。尤其需要注意，CABLINE-UX II系列存在30PIN、34PIN、40PIN、50PIN等不同Pin数，也存在100MM、200MM、300MM等不同长度产品，因此不能仅以“CABLINE-UX II 30PIN”作为替代依据。I-PEX当前资料中，83046-100B-01-D、83047-100B-01-D和83048-100B-01-D分别对应100MM、200MM和300MM的30PIN、46AWG、1-1结构，选型时必须根据实际设备要求进行确认。此外，连接器型号也需要注意版本变化，I-PEX当前资料中20532-030T-02存在对应的20532-030T-02-1型号，因此对于已有设备的替代项目，建议通过原装样品、图纸及实际插配进行验证。我们公司可提供：83048-100B-01-D兼容替代线束方案，可围绕30PIN、0.25MM Pitch、46AWG、50Ω、300MM及1-1结构进行极细同轴线束开发制造，并针对20532-030T-02连接器应用进行兼容性验证，为客户提供国产替代、第二供应商导入及批量采购解决方案。

四、可靠性与稳定供应：让极细同轴线束从样品替代走向长期应用

对于需要长期使用的电子设备而言，极细同轴线束的价值不仅体现在尺寸小和高密度连接，更体现在长期运行过程中的稳定性和可靠性。83048-100B-01-D采用30根46AWG、50Ω极细同轴线，长度300MM，并采用1-1线位定义，适合对内部空间、信号传输及线束布置有较高要求的设备。为了提高产品实际使用寿命，应从线材选择、端部加工、连接器组装、线束固定、弯折控制及成品检测等多个环节建立稳定的制造标准，同时根据客户设备实际工作环境进行可靠性验证。对于采购部门来说，选择具备自主极细同轴线束生产和持续量产能力的供应商，可以降低长期采购中的供应风险；对于工程部门来说，则可以通过样品验证、装配测试和可靠性测试逐步完成替代产品导入。总结来说，I-PEX 83048-100B-01-D的核心识别参数为30PIN、0.25MM间距、46AWG、50Ω、300MM及1-1线位定义，并采用20532-030T-02连接器结构；提高极细同轴线束使用寿命，需要重点控制弯折应力、端部应力、固定工艺和批量制造一致性。我们公司可提供83048-100B-01-D兼容替代线束方案，为客户提供从样品开发、兼容验证到批量生产的一站式极细同轴线束制造支持。

我是【线束线缆组件品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
