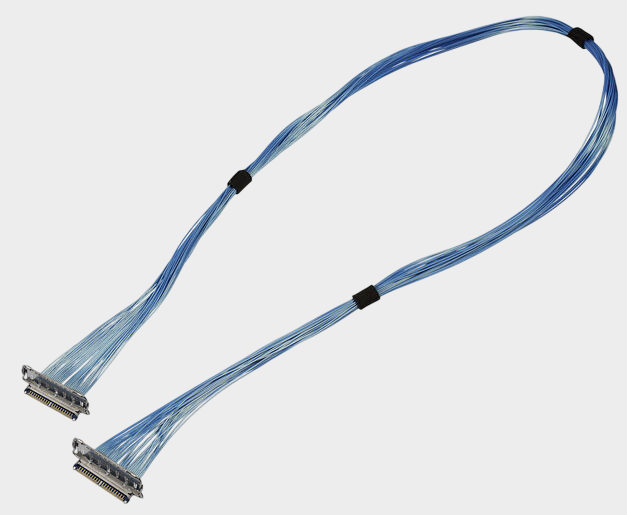

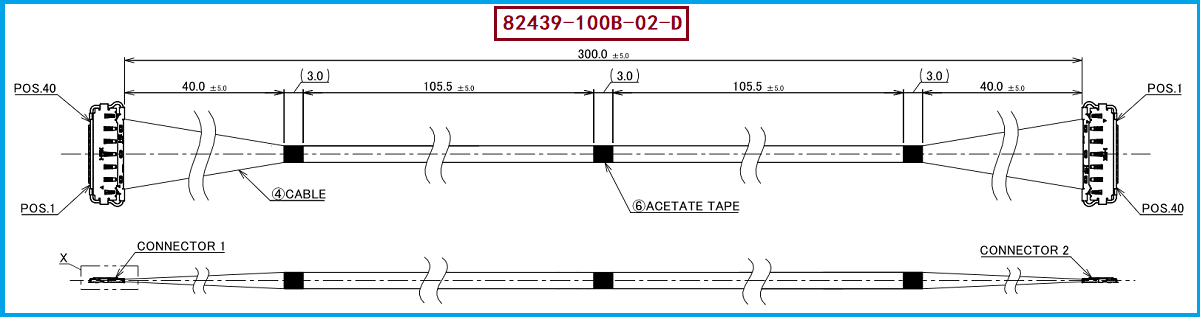

一、I-PEX 82439-100B-02-D：40Pin、46AWG极细同轴线束的高密度连接方案

随着笔记本电脑、工业相机、AI视觉设备、高速显示模组及其他小型化电子设备不断向轻薄化、高密度化发展，设备内部用于高速信号传输的线束也面临越来越严格的空间限制。I-PEX 82439-100B-02-D属于 CABLINE®-CX II With Cover 系列40Pin极细同轴线束，资料显示其采用 46AWG Micro-Coaxial Cable，线束长度为300mm，接线方式为1-N Wiring。与其配套的线材端连接器为 I-PEX 20974-040T-01，属于 CABLINE-CX II 40Pin Plug Housing。该系列连接器采用0.25mm Contact Pitch、水平插拔结构，并配有机械锁扣及EMI屏蔽相关结构，面向有限空间内的高密度高速信号连接。对于工程师而言，这类产品的重点并不只是“40Pin”和“46AWG”两个参数，而是需要同时关注连接器配合尺寸、线束长度、线序定义、线材外径、阻抗及高速信号完整性；对于采购人员而言，则需要确认替代产品能否在料号、Pin数、线径、长度、连接器配套关系以及实际装配方面与原方案形成对应。根据现有资料，82439-100B-02-D的关键识别信息可以概括为：40Pin、46AWG、300mm、1-N Wiring，是进行兼容替代开发时的重要基准型号。

二、极细同轴线束的耐弯折寿命到底多长？不能只看“多少万次”，更要看实际使用条件

“极细同轴线束到底能够弯折多少次？”是工程师在替代设计和可靠性验证过程中经常关注的问题，但对于46AWG极细同轴线束而言，并不存在脱离具体使用条件、适用于所有产品的统一弯折寿命数字。实际寿命与弯折半径、弯折角度、运动方式、弯折频率、线束固定方式、受力状态、温度环境以及线材自身结构密切相关。尤其对于超细同轴线材，反复弯折过程中不仅需要关注外护套是否出现破损，还需要关注内部导体、绝缘层、屏蔽结构以及端接区域是否产生疲劳变化。因此，工程师在评估 I-PEX 82439-100B-02-D兼容替代方案时，应根据设备实际运动轨迹确定合理的弯折半径和动态使用条件，再通过实际循环测试验证寿命，而不能简单以静态弯曲测试结果推断动态寿命。对于采购人员而言，如果供应商仅以“可以弯折”“超耐弯”等宣传语作为判断依据是不够的，更合理的方式是要求供应商根据客户实际应用条件提供相应的弯折测试方案、测试条件和验证结果。也就是说，极细同轴线束的耐弯折寿命不是一个脱离应用场景的固定数字，而是线材结构、连接方式与实际运动工况共同决定的可靠性指标。

三、选型和兼容与替代方案参考及建议：从连接器、线材到线序进行整体匹配

对于需要替换 I-PEX 82439-100B-02-D的工程项目，建议采用“连接器+线材+线序+尺寸+电气性能”整体匹配的方式进行选型，而不是只寻找Pin数相同的普通线束。现有配套资料显示，CABLINE-CX II With Cover 40Pin连接器的推荐零件包括 20977-040T-01 Plug Cable Assembly、20974-040T-01 Plug Housing、3655-0401 Plug Shell、20975-040T-01 Plug Lock Bar Assembly以及20976-040E-01 Receptacle；其中本次产品对应的线材端连接器型号为20974-040T-01。在替代开发时，应重点核对40Pin接口配合关系、0.25mm接触间距、46AWG极细同轴线、300mm线长、1-N线序以及实际安装空间，同时根据客户产品的高速信号要求进行阻抗、衰减、串扰及屏蔽性能验证。对于不同应用长度或线序需求，也可以在保持连接器平台及线材规格匹配的基础上进行定制化开发。我们公司可提供：I-PEX 82439-100B-02-D兼容替代线束方案，可围绕46AWG极细同轴线材、40Pin高密度连接、对应连接器及客户实际线序/长度需求进行样品开发和替代验证，帮助工程师减少重新设计接口的工作量，同时为采购人员提供原厂料号之外的兼容供应方案。

四、面向工程师与采购的可靠替代：不仅要“能装上”，更要满足长期应用需求

对于I-PEX 82439-100B-02-D这类高密度极细同轴线束，真正可靠的替代方案应当同时解决“能不能装、能不能传、能不能长期使用、能不能稳定采购”四个问题。工程师在验证时，应重点确认连接器机械配合、Pin-to-Pin定义、46AWG线材结构、线束长度及弯折路径，并针对实际应用进行弯折寿命和电气性能测试；采购人员则应进一步关注替代产品的一致性、批量生产能力、质量控制以及后续供货稳定性。尤其是在笔记本、工业视觉、AI视觉和高速显示等设备中，线束往往处于狭小空间甚至存在持续运动或反复弯折，因此不能仅凭外观尺寸判断产品是否真正兼容。**我们公司针对I-PEX CABLINE-CX II With Cover系列极细同轴线束，可提供以I-PEX 82439-100B-02-D为参考对象的兼容替代制造方案，并可根据客户具体设备的连接器、线序、长度和使用工况进行针对性开发。**最终而言，一款优秀的极细同轴线束替代产品，不只是复制原产品的外形，而是要在机械兼容、电气性能、弯折可靠性和批量制造稳定性之间取得平衡，从而真正满足工程应用和采购供应链的双重需求。

五，总结

 I-PEX 82439-100B-02-D是一款值得重点关注的40Pin、46AWG、300mm、1-N极细同轴线束产品，其配套线材端连接器型号为20974-040T-01。对于需要进行国产化、第二供应商开发或原厂料号替代的客户，建议以原产品的连接器、线材、线序、长度及实际使用工况为基础进行系统验证。特别是极细同轴线束的耐弯折寿命，应结合实际弯折半径、运动方式和工作环境进行测试，而不能简单套用一个固定循环次数。通过针对性的结构匹配和可靠性验证，可以使极细同轴线束替代方案更加适用于高密度、高速及空间受限的电子设备。
