一、40Pin高密度设计，满足小型化设备高速连接需求

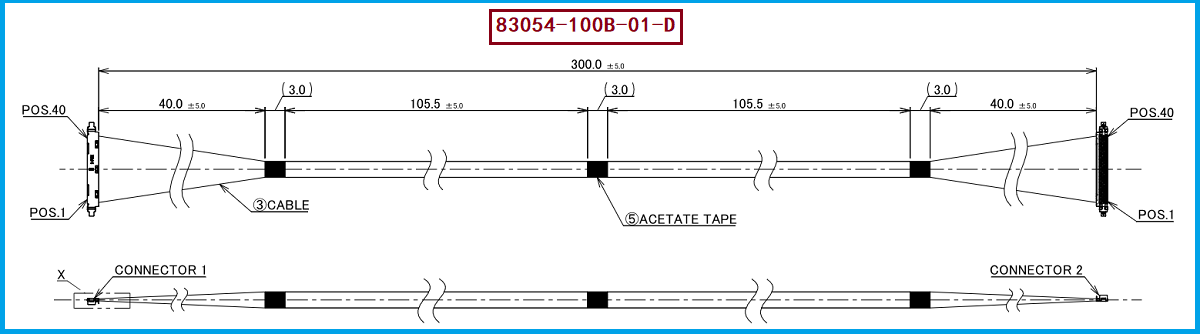

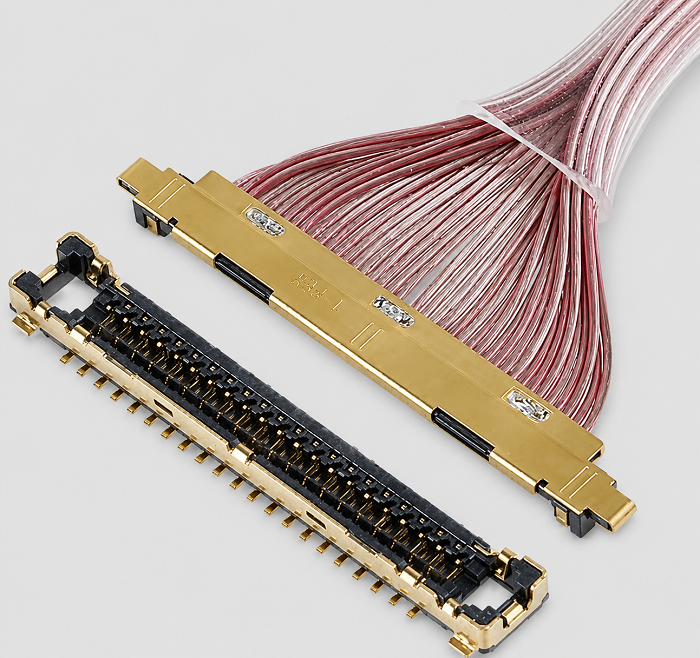

在笔记本电脑、显示模组、摄像头模组及其他空间受限的电子设备中，线束既要满足多通道高速信号传输，又要尽可能减少内部空间占用。I-PEX CABLINE®-UX II系列正是面向这类应用开发的极细同轴线束方案，其中 I-PEX 83054-100B-01-D 为40Pin Micro-Coaxial Cable Harness，采用极细同轴线结构，两端配套连接器，线位定义为1-1，即两端对应Pin位进行直通连接。该型号配套的线材端连接器型号为 20532-040T-02-1，属于CABLINE®-UX II 40Pin连接器体系。根据相关产品资料，CABLINE®-UX II采用0.25mm Contact Pitch、超薄低高度及90°出线/垂直插拔结构，并支持高密度高速信号连接；对于工程师而言，这种结构有利于在有限的PCB及机构空间中实现40路信号布线，对于采购人员而言，则意味着在寻找国产化、兼容化或替代线束时，需要同时关注Pin数、连接器型号、线材规格、长度及线位定义，而不能仅依据“40Pin极细同轴线束”进行简单替换。

二、极细同轴线束弯折后为什么影响信号传输？

极细同轴线束虽然具备较好的高速信号传输能力，但其线径非常小，弯折状态会直接影响内部几何结构以及高速信号的传输特性。当线束弯曲半径过小、受到反复弯折或局部受到挤压时，内部导体、绝缘层和屏蔽层之间的相对位置可能发生变化，使原本稳定的同轴结构受到扰动，进而造成特性阻抗变化；对于高速数字信号而言，阻抗不连续可能带来反射、插入损耗变化以及信号完整性下降。同时，弯折还可能使屏蔽结构局部受到影响，增加串扰或电磁干扰风险。因此，在设计和装配 I-PEX 83054-100B-01-D 这类40Pin极细同轴线束时，工程师不能只考虑“能不能弯过去”，还需要综合考虑弯折半径、弯折位置、固定方式、动态弯折次数以及连接器出线区域的受力情况。尤其在笔记本电脑转轴、显示模组、摄像头模组等存在空间限制或运动结构的产品中，合理控制线束走向和弯折状态，是保证高速信号稳定传输的重要环节。

三、选型和兼容与替代方案参考及建议

对于需要采购 I-PEX 83054-100B-01-D 或寻找其替代品的工程师和采购人员，建议建立“连接器+线材+线位+尺寸+电气性能”的整体匹配思路。首先应确认40Pin配置以及线材端连接器 20532-040T-02-1 是否与设备端配套结构相匹配；其次确认线位定义为1-1，确保Connector两端对应Pin位保持一致，避免因线序不同造成设备无法正常工作。在此基础上，还应进一步核对极细同轴线的规格、阻抗、外径、实际线长、端部加工尺寸、屏蔽及接地结构，并结合设备实际安装空间评估弯折半径及走线方式。对于高速应用，不能只比较外观尺寸和连接器能否插入，还需要关注阻抗一致性、插入损耗、回波损耗、串扰以及弯折状态下的信号完整性。我们公司可提供 I-PEX 83054-100B-01-D 兼容替代线束方案，可根据客户设备的连接器、Pin数、线位定义、线材规格、长度及实际装配要求进行极细同轴线束的生产制造，为工程师提供兼容设计与样品验证支持，也为采购人员提供原型号替代、国产化供应及批量采购的线束解决方案。

四、面向工程应用的稳定制造与替代价值

对于40Pin高速极细同轴线束而言，真正决定替代方案能否落地的，并不仅仅是“连接器型号一致”，而是从极细同轴线材、端部加工、连接器装配、线序控制到最终尺寸及电气性能形成完整的一致性。I-PEX 83054-100B-01-D 的核心识别信息可以概括为：CABLINE®-UX II系列、40Pin极细同轴线束、配套线材端连接器 20532-040T-02-1、线位定义1-1。在实际项目中，如果原有线束已经停产、交期较长、采购成本较高或需要寻找第二供应商，可以围绕这些关键参数进行兼容替代开发。我们公司专注于极细同轴线束生产制造，可针对客户提供的原型号、实物样品或工程规格进行对应的线束加工与替代方案开发，并重点关注高速信号传输所要求的结构一致性和加工可靠性，从而帮助客户降低供应链单一来源风险，并满足小型化、高密度电子设备对极细同轴线束的应用需求。

五，总结

综合来看，I-PEX 83054-100B-01-D 是一款面向高密度、高速信号连接场景的40Pin极细同轴线束，其配套连接器型号为 20532-040T-02-1，线位定义为1-1。对于工程师，选型时应重点关注连接器匹配、线序、电气性能以及实际弯折状态下的信号完整性；对于采购人员，则应重点确认原型号兼容性、规格一致性、供应稳定性及批量制造能力。极细同轴线束在实际应用中并非“越细越容易弯折”，合理的弯折半径、可靠的结构控制和稳定的制造工艺同样是高速信号传输的重要保障。针对原型号替代、国产化采购及第二供应商导入需求，我们公司可提供 I-PEX 83054-100B-01-D 兼容替代线束方案，为客户提供从规格匹配到线束生产制造的专业支持。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
