一、30PIN 46AWG 200MM：83047-100B-01-D产品规格解析

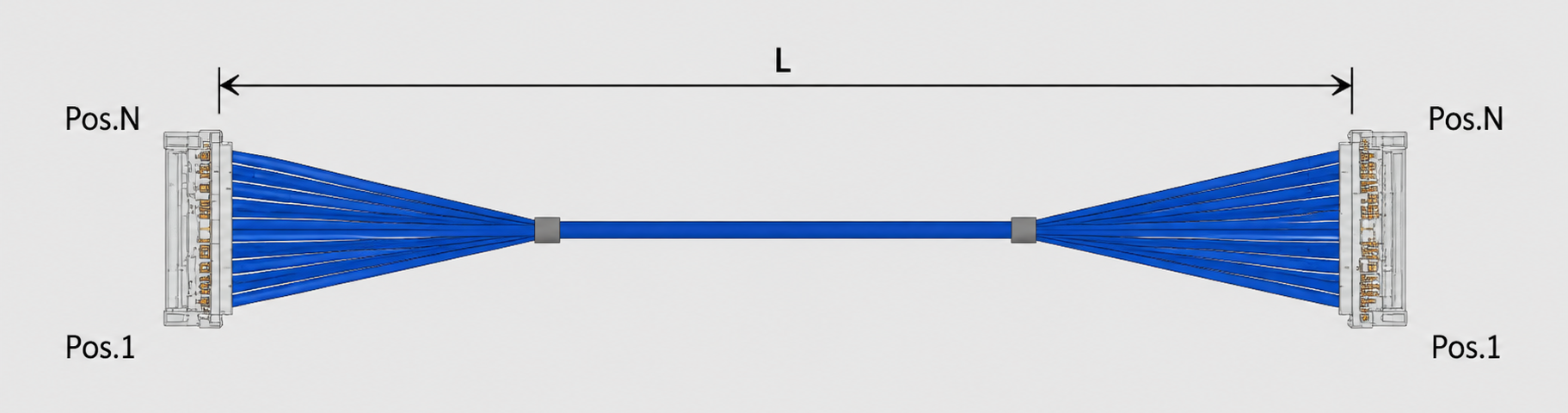

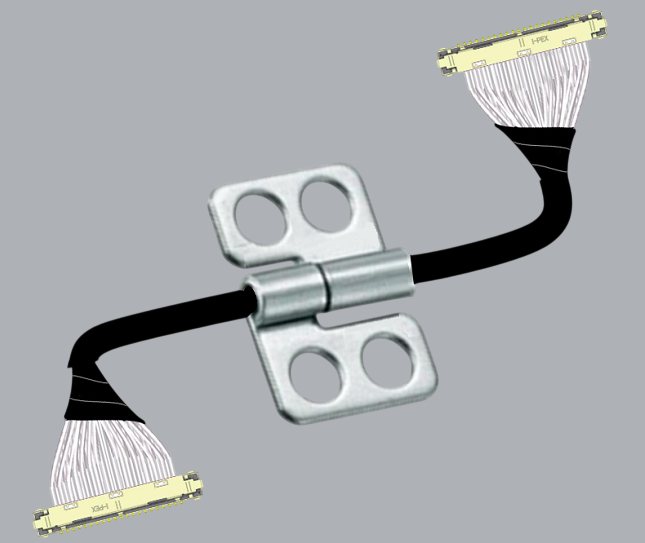

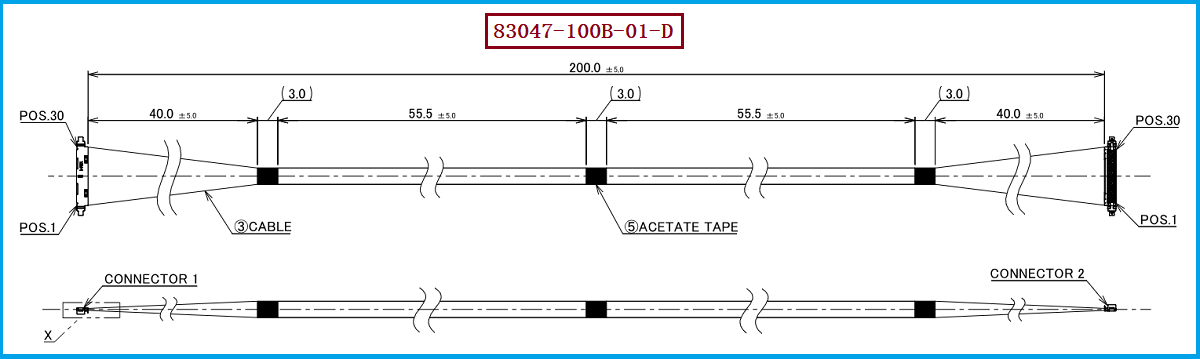

I-PEX 83047-100B-01-D属于CABLINE®-UX II系列极细同轴线束产品，采用30PIN结构，线材为AWG #46、50Ω Micro-Coaxial Cable，线束总长度为200.0±5.0mm，线位定义为1-1，即两端对应Pin位按照1→1、2→2……30→30进行连接。该产品两端配套的线材端连接器型号为20532-030T-02，并配合相应的Metal Cover及PCB端Receptacle形成完整连接方案。从工程设计角度来看，这款产品的核心参数需要作为一个整体进行确认，即“30PIN+46AWG+50Ω+200MM+1-1+20532-030T-02”，其中任一参数发生变化，都可能影响设备内部装配、信号传输或连接器匹配。CABLINE-UX II系列采用0.25mm Pitch的高密度结构，适用于笔记本电脑、平板电脑、显示设备及其他内部空间受限的小型电子产品。I-PEX官方资料中也将83047-100B-01-D定义为30PIN、46AWG、200mm、1-1结构的Harness产品。

二、极细同轴线束EMI屏蔽性能如何保证？

对于工程师而言，极细同轴线束EMI屏蔽性能如何保证？是高速信号线束设计和选型过程中非常重要的问题。极细同轴线的屏蔽性能并不只取决于线材本身，还与线材屏蔽层、连接器端接、金属外壳、接地结构以及PCB端接地之间的连续性有关。CABLINE-UX II的官方资料显示，其接地路径可以形成Wire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB的多点接地结构，有利于建立连续的屏蔽接地路径，从而改善EMC表现。同时，官方资料注明CABLINE-UX II并非采用Full EMI Shielding（ZenShield）结构，因此在实际产品设计中，更需要从线材、连接器及整机PCB接地进行系统性考虑。对于83047-100B-01-D这种30根46AWG极细同轴线组成的高密度线束，在生产过程中应重点控制屏蔽层处理、端接一致性、线材排列、连接器组装以及线束成型等环节，避免因为屏蔽层接触不良、接地路径不连续或装配偏差造成EMI性能下降。换句话说，稳定的EMI性能需要“线材屏蔽+连接器接地+PCB接地+制造工艺”共同保证，而不能只依赖某一个零部件。

三、工程师和采购人员如何进行选型确认？

对于工程师和采购人员，在寻找83047-100B-01-D的兼容产品或替代供应商时，建议首先确认Pin数、线位定义、线材规格、阻抗、线长及连接器型号是否完全对应。本产品为30PIN、46AWG、50Ω、200MM、1-1结构，不能简单按照“30PIN极细同轴线束”进行采购，因为CABLINE-UX II同系列还存在不同Pin数、不同长度以及1-N等其他结构。例如30PIN、46AWG、1-1结构中，83046-100B-01-D对应100MM、83047-100B-01-D对应200MM、83048-100B-01-D对应300MM，因此实际选型时必须重点核对线长和线位定义。此外，还需要确认连接器实际版本。I-PEX当前资料显示，20532-030T-02存在对应的后续推荐型号20532-030T-02-1，官方说明两者存在Shape差异，因此如果用于已有设备的替代，应通过实物、图纸及实际插配进行验证，而不建议仅依据料号名称判断完全兼容。对于采购部门而言，询价时将“83047-100B-01-D、30PIN、46AWG、50Ω、200MM、1-1、20532-030T-02”完整写入技术要求，可以有效降低供应商理解偏差及错料风险。

四、选型和兼容与替代方案参考及建议

I-PEX 83047-100B-01-D的兼容替代开发，应以原产品的实际尺寸、线材规格、Pin位关系、连接器结构和应用环境为基础进行验证，而不是只进行简单的连接器替换。对于需要导入第二供应商、国产替代或降低采购成本的项目，建议先以原装83047-100B-01-D作为基准样品，对30PIN、46AWG、50Ω、200MM、1-1线位定义以及20532-030T-02连接器端结构进行逐项确认，再进一步验证线束外形、端部尺寸、屏蔽连续性、导通性能、绝缘性能以及设备实际装配效果。尤其对于46AWG极细同轴线，由于线径非常细，在剥线、端子压接/连接、弯折、胶固定、胶带固定及连接器组装过程中，对制造工艺和过程一致性的要求较高。因此，替代产品除了要做到“能够插上”，还应进一步确认信号传输、EMI表现和机械可靠性是否满足原设备使用要求。我们公司可提供：83047-100B-01-D兼容替代线束方案，可根据客户样品、图纸及实际应用需求，围绕30PIN、46AWG、50Ω、200MM、1-1结构进行极细同轴线束的开发与制造，并针对20532-030T-02连接器应用进行兼容性验证，为客户提供极细同轴线束国产替代及第二供应商解决方案。

五、总结

对于电子设备制造企业来说，极细同轴线束的替代并不只是解决一次性的采购问题，更重要的是建立稳定、可持续的产品供应能力。83047-100B-01-D采用30根46AWG、50Ω极细同轴线，200MM长度及1-1线位定义，属于高密度、小型化连接应用中的典型极细同轴线束方案。其实际应用效果与线材一致性、连接器端接质量、线位准确性、屏蔽结构以及生产过程控制密切相关。因此，在供应商选择过程中，工程部门应重点关注产品的尺寸及电气验证能力，采购部门则应关注批量交付能力、产品一致性及持续供应能力。通过对原装产品进行规格确认、样品打样、装配验证和性能测试，可以逐步完成从样品兼容到批量导入的过程。总结来说，I-PEX 83047-100B-01-D的关键规格为30PIN、46AWG、50Ω、200MM、1-1线位定义，并采用20532-030T-02连接器结构；其EMI屏蔽性能需要从极细同轴线材屏蔽、连接器接地、PCB接地及整体制造工艺进行综合保障。我们公司可提供83047-100B-01-D兼容替代线束方案，为客户提供专业的极细同轴线束研发、制造、替代及批量供应支持。
